| TEKNİK ÖZELLİKLER | |
|---|
| Girişler | |
| VCO 1 / 2 / 3 | |
| Frekans modülasyonu (FM) kontrolü | 11 x 3,5 mm TS jak, CV aralığı: -10 V ila +10 V |
| Darbe genişlik modülasyonu (PWM) | 2 x 3,5 mm TS jak, CV aralığı: -5 V ila +5 V, 1 V/10% |
| VCF | |
| Ses | 5 x 3,5 mm TS jak, 50 kΩ dengesiz |
| Kontrol | 3 x 3,5 mm TS jak, CV aralığı: -10 V ila +10 V |
| S&H saati | 1 x 3,5 mm TS jak, eşik: > 6 V |
| Gate In | 1 x 3,5 mm TS jak, eşik: +4 V |
| Trig In | 1 x 3,5 mm TS jak, eşik: +5 V |
| VCA | |
| Ses | 2 x 3,5 mm TS jak, 50 kΩ dengesiz |
| Kontrol (doğrusal) | 1 x 3,5 mm TS jak, CV aralığı: -10 V ila +10 V |
| Kontrol (üstel) | 1 x 3,5 mm TS jak, CV aralığı: -10 V ila +10 V |
| Mikser / Reverb | |
| Ses | 2 x 3,5 mm TS jak, 50 kΩ dengesiz |
| Sol / sağ girişler | 2 x 3,5 mm TS jak, 50 kΩ dengesiz |
| LFO | |
| Ext vib in | 1 x 3,5 mm TS jak, 50 kΩ dengesiz |
| Envelope Follower | |
| Giriş | 1 x 3,5 mm TS jak, 100 kΩ dengesiz |
| Preamp Girişi | 1 x 3,5 mm TS jak, 100 kΩ dengesiz |
| Ring Modulator | |
| VCO 1 girişi | 1 x 3,5 mm TS jak, 100 kΩ dengesiz |
| VCO 2 girişi | 1 x 3,5 mm TS jak, 100 kΩ dengesiz |
| Voltaj İşlemcisi | |
| -10 V giriş | 1 x 3,5 mm TS jak, maks. giriş seviyesi: +10 V |
| Girişler | 1 / 3 / 5 3 x 3,5 mm TS jaklar, maks. giriş seviyesi: +10 V |
| Klavye CV girişi | 1 x 3,5 mm TS jak, maks. giriş seviyesi: +10 V |
| +10 V giriş | 1 x 3,5 mm TS jak, maks. giriş seviyesi: +10 V |
| Env follower girişi | 1 x 3,5 mm TS jak, maks. giriş seviyesi: +10 V |
| Sample & Hold | |
| Noise gen girişi | 1 x 3,5 mm TS jak, 50 kΩ dengesiz |
| Ext clock in | 1 x 3.5 mm TS jack, threshold: > 3 V |

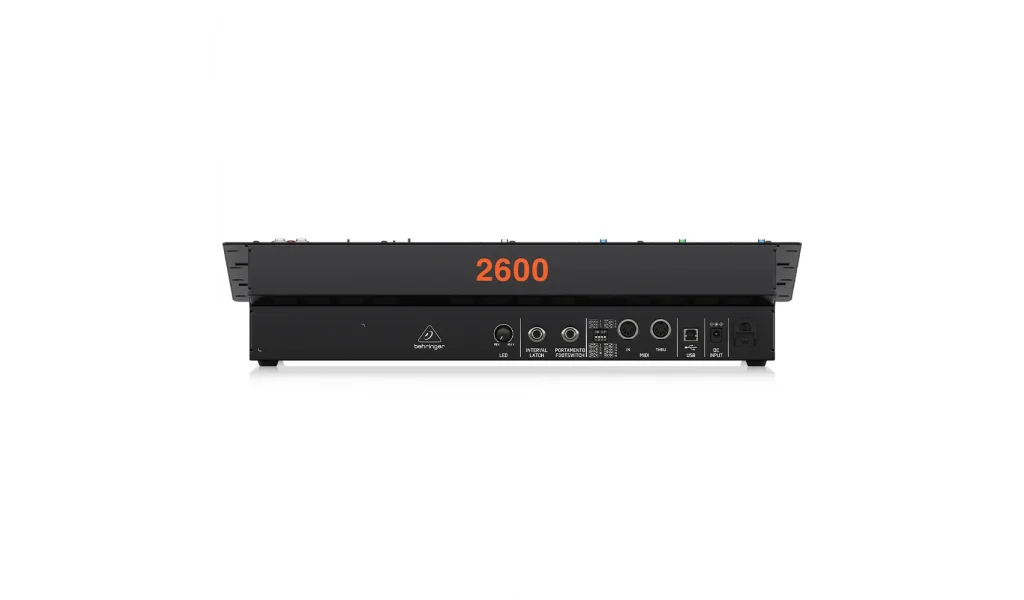

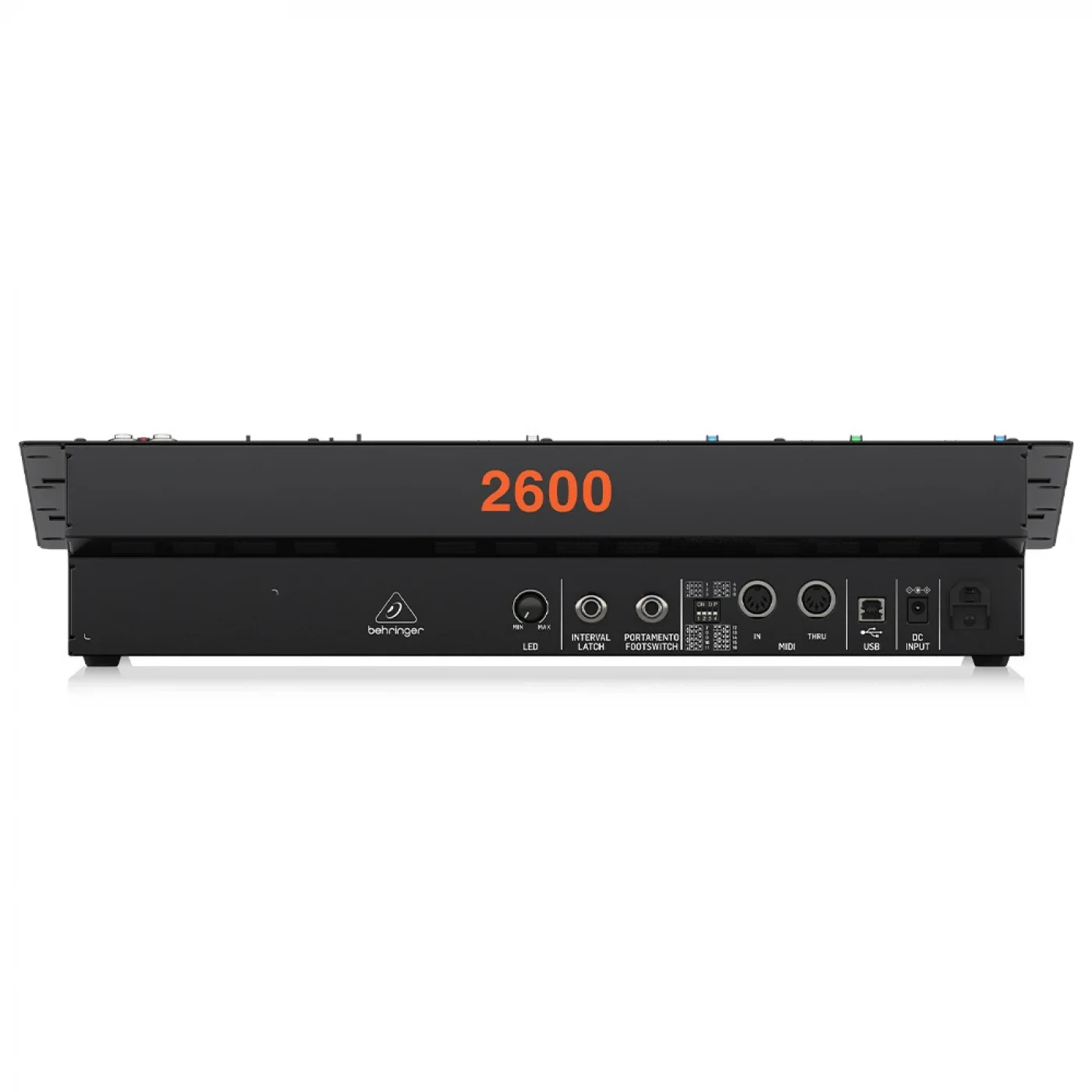

| Arka Panel | |
| Interval latch | 1 x 1/4” TRS |
| Portamento Footswitch | 1 x 1/4” TRS |
| Çıkışlar | |
| VCO 1 / 2 / 3 | |
| Çıkışlar (saw) | 3 x 3,5 mm TS jak, 1 kΩ dengesiz |
| Çıkışlar (pulse) | 3 x 3,5 mm TS jak, 800 Ω dengesiz |
| Çıkışlar (tri) | 2 x 3,5 mm TS jak, 1 kΩ dengesiz (yalnızca VCO 2/3) |
| Çıkışlar (sinüs) | 2 x 3,5 mm TS jak, 1 kΩ dengesiz (yalnızca VCO 2/3) |
| VCF | |
| Çıkışlar | 1 x 3,5 mm TS jak, 1 kΩ dengesiz |
| ADSR / AR Envelope Generator | |
| Çıkış | 2 x 3,5 mm TS jakları, CV aralığı: 0 V ila +10 V |
| VCA | |
| Çıkış | 1 x 3,5 mm TS jak, 1 kΩ dengesiz |
| Mikser / Reverb | |
| Post-attenuator çıkışlar | 2 x 3,5 mm TS jak, 1 kΩ dengesiz |
| Post-mikser çıkışı | 1 x 3,5 mm TS jak, 1 kΩ dengesiz |
| L / R çıkışları | 2 x 1/4” TS, 500 Ω dengesiz - 2 x 3,5 mm TS jak, 500 Ω dengesiz |
| LFO | |
| LFO (üçgen) | 1 x 3,5 mm TS jak, 1 kΩ dengesiz |
| LFO (kare) | 1 x 3,5 mm TS jak, 1,8 kΩ dengesiz |
| LFO gecikmeli (sinüs) | 1 x 3,5 mm TS jak, 1 kΩ dengesiz |
| Envelope Follower | |
| Çıkış (preamp x1000) | 1 x 3,5 mm TS jak, maks. çıkış kazancı: +60 dBu |
| Çıkış (preamp x100) | 1 x 3,5 mm TS jak, maks. çıkış kazancı: +40 dBu |
| Çıkış (preamp x10) | 1 x 3,5 mm TS jak, maks. çıkış kazancı: +20 dBu |
| Çıkış (env follower) | 1 x 3,5 mm TS jak, maks. çıkış seviyesi: +14 V |
| Ring Modulator | |
| Çıkış | 1 x 3,5 mm TS jak, çıkış seviyesi: -10 V ila +10 V |
| Noise Generator | |
| Çıkış | 1 x 3,5 mm TS jak, çıkış seviyesi: -10 V ila +10 V |
| Voltaj İşlemcisi | |
| İnvertör 1 çıkışı | 1 x 3,5 mm TS jak, çıkış seviyesi: -10 V ila +10 V |
| İnvertör 2 çıkışı | 1 x 3,5 mm TS jak, çıkış seviyesi: -10 V ila +10 V |
| Gecikme çıkışı | 1 x 3,5 mm TS jak, çıkış seviyesi: -10 V ila +10 V |
| Sample & Hold | |
| Dahili saat çıkışı | 1 x 3,5 mm TS jak, maks. çıkış seviyesi: +10 V |
| S/H çıkışı | 1 x 3,5 mm TS jak, maks. çıkış seviyesi: +14 V |
| Portamento / Keyboard | |
| Trig çıkışı | 1 x 3,5 mm TS jak, çıkış seviyesi: +14 V |
| Üst ses | 1 x 3,5 mm TS jak, maks. çıkış seviyesi: +10 V |
| Gate Çıkışı | 1 x 3,5 mm TS jak, çıkış seviyesi: +10 V |
| Klavye CV çıkışı | 1 x 3,5 mm TS jak, maks. çıkış seviyesi: +7 V |
| Phones | |
| Tip | 1 x 1/8” TRS jak, stereo |
| Maks. çıkış seviyesi | 5 dBu |
| Çıkış empedansı | 8 Ω |
| Çift Giriş / Çıkış | |
| Voltaj İşlemcisi | |
| Çoklu girişler / çıkışlar | 4 x 3,5 mm TS jak, tümü doğrudan bağlantı |
| Sample & Hold | |
| Elektrik anahtarı | A / B / C 3 x 3,5 mm TS jak, A / C açık veya B / C açık |
| MIDI giriş / çıkış | 2 x 5 pimli DIN, 16 kanal |
| USB (MIDI) | Type B |
| Kontroller | |
| VCO 1 / 2 / 3 | |
| Sliders | İlk osilatör frekansı: 10 (0,03) Hz / 100 (0,3) Hz / 1 (3,0 Hz) kHz / 10 (30 Hz) kHz, seçilebilir İnce ayar Pulse genişliği: %10 ila %90 Ses / LF (Kybd açık / kapalı) Senkronizasyon açık / kapalı (sadece VCO 2 / 3) S / H slider (sadece VCO 1 / 2) ADSR LFO (yalnızca VCO 1) VCO 1 (darbe, sadece VCO 2) VCO 2 (sinüs, sadece VCO 3) Noise Generator (sadece VCO 2/3) |
| Anahtarlar | Ses / LF (kybd açık / kapalı) Senkronizasyon açık / kapalı (yalnızca VCO 1 / 2 |
| VCF / Rezonatör | |
| Sliders | İlk filtre frekansı İnce ayar Rezonans Halka modülatörü VCO 1 (pulse) VCO 2 (pulse) VCO 3 (saw) Gürültü jeneratörü Klavye CV'si ADSR VCO 2 (sinüs) |
| Anahtarlar | Mod: 4012 / 4072, seçilebilir |
| AR / ADSR Envelope Generator | |
| Sliders | “Attack süresi Decay süresi Sus seviyesi Serbest bırakma süresi Zaman faktörü Manuel” |
| Anahtarlar | Zaman faktörü: x0,5 / x1 / x2, seçilebilir |
| VCA | |
| Sliders | İlk kazanç VCF Halka modülatörü AR ADSR |
| Mikser /Reverb | |
| Sliders | VCF VCA Reverb L / R Pan |
| LFO | |
| Sliders | LFO hızı Vib gecikmesi Vib derinliği |
| Envelope Follower | |
| Sliders | Giriş kazancı Preamp kazancı |
| Anahtarlar | Kazanç aralığı: x10 (20 dB) / x100 (40 dB) / x1000 (60 dB), seçilebilir |
| Ring Modulator | |
| Sliders | VCO 1 (saw) VCO 2 (sinüs) |
| Noise Generator | |
| Sliders | Renk: düşük frekans / pembe / beyaz, ayarlanabilir Seviye |
| Kontroller | |
| Voltaj işlemcisi | |
| Sliders | -10 V kazanç Klavye CV kazancı +10 V kazanç Gecikme süresini artırın |
| Örnekle ve tut | |
| Sliders | Level Rate |
| Portamento | |
| Sliders | Portamento: min - maks |
| Anahtarlar | Açık / kapalı Momen |
| Klavye | |
| Anahtarlar | Ses modu: mono / duo, seçilebilir Tekrar: klavye / kapalı / otomatik, seçilebilir Trig modu: tekli / çoklu, seçilebilir |
| Phones level | 1 x döner düğme: 0 ila 10 |
| Güç | 1 x basmalı anahtar |
| Arka Panel | |
| LED | 1 x döner düğme: min - maks |
| MIDI kanal anahtarları | 4 x DIP anahtarları |
| Synthesizer Mimarisi | |
| Ses sayısı | Multifonik |
| Tip | Analog |
| VCO | 3 (4 örtüşen aralıkta 0,03 Hz ila 40 kHz) |
| LFO | 1 (0,25 Hz ile 25 Hz) |
| VCF | 1 x 4 kutuplu low pass (24 dB/oct. eğim) |
| VCA | 1 |
| Envelope'lar | AR, ADSR |
| Efektler | Dijital spring reverb |
| USB | |
| Tip | USB 2.0, B tipi |
| Desteklenen işletim sistemleri | Windows 7 veya üstü Mac OS X 10.6.8 veya üstü |
| Güç | |
| Harici güç adaptörü | 12 V DC, 2000 mA |
| Güç tüketimi | Maks. 15 W |
| Fiziksel | |
| Standart çalışma sıcaklığı aralığı | 5° C ila 40° C (41° F ila 104° F) |
| Boyutlar | 482 x 356 x 108 mm (19 x 14 x 4,3”) |
| Raf üniteleri | 95 HP |
| Ağırlık | 5,1 kg (11,22 lbs) |
|
