| TEKNİK ÖZELLİKLER | |
|---|
| İşleme | |
| İşleme kanalı sayısı | 32 giriş kanalı, 8 aux kanalı, 8 FX dönüş kanalı, 16 aux bus, 6 matris, ana LRC |
| Dahili efekt motorları, gerçek stereo / mono | 8 / 16 |
| Dahili toplam geri çağırma sahneleri (preamp ve fader dahil) | 100 |
| Sinyal işleme | 40 bit kayan nokta |
| A/D-D/A dönüşümü (Cirrus Logic A/D CS5368, D/A CS4385) | 24 bit @ 44.1 / 48 kHz, 114 dB dinamik aralık |
| Yerel G/Ç gecikmesi (yerel giriş > konsol işleme* > yerel çıkış) | 0,8 ms |
| Ağ I/O gecikmesi (stagebox girişi > konsol işleme* > stagebox çıkışı) | 1.1 ms |

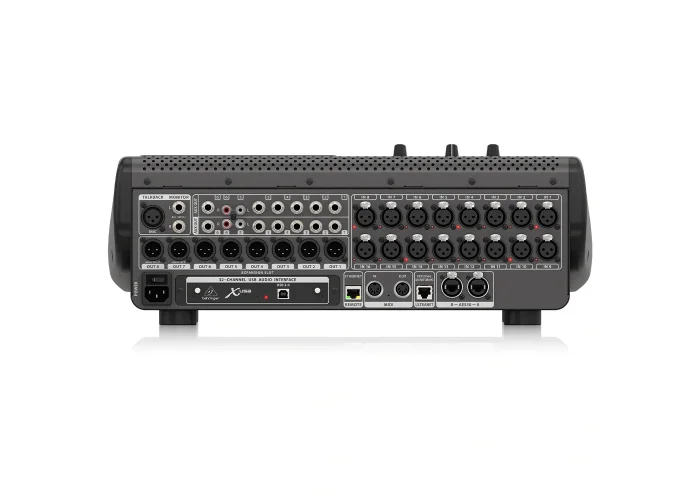

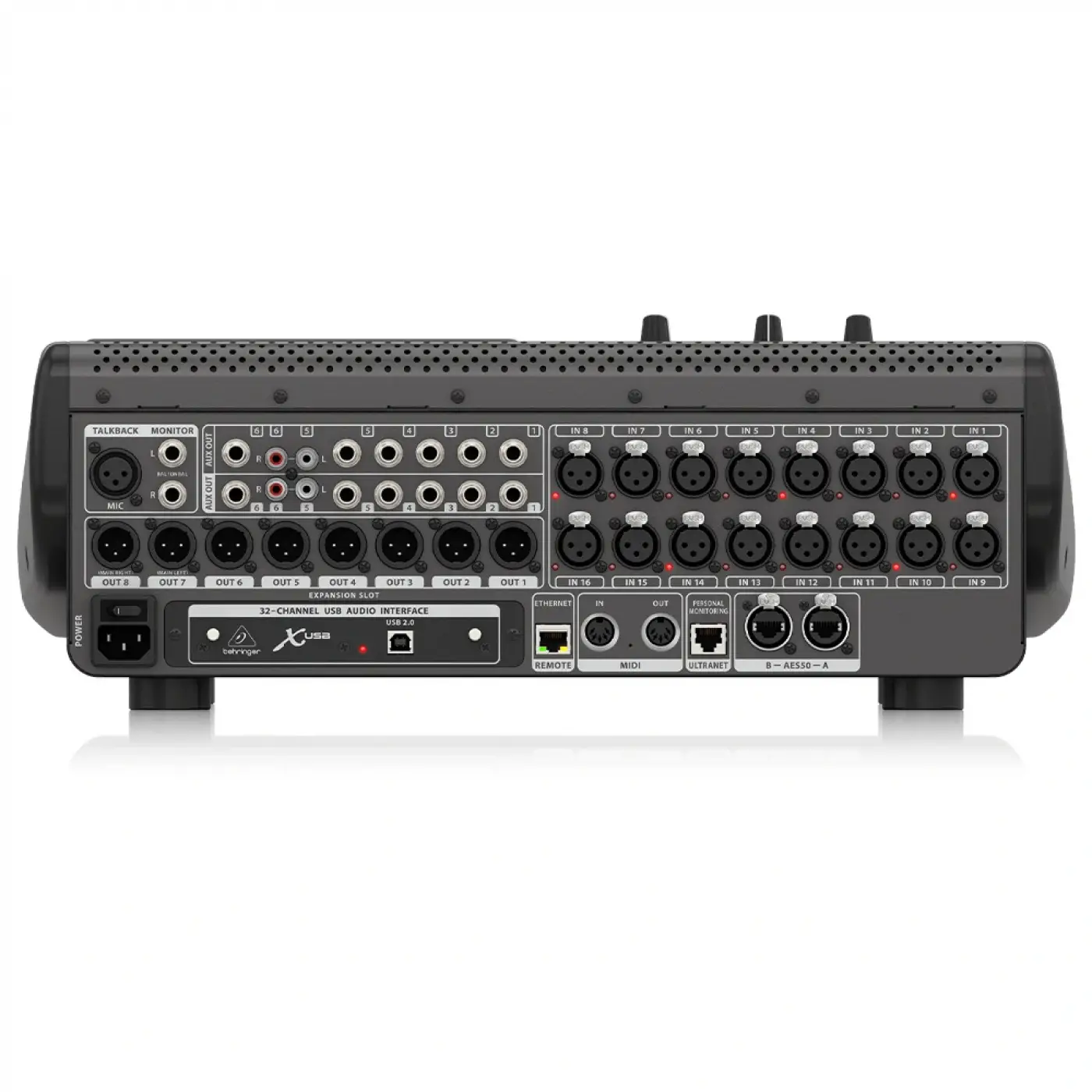

| Konektörler | |
| XLR girişler, programlanabilir mikrofon preampları, MIDAS tarafından tasarlanmıştır | 16 |
| Talkback mikrofon girişi, XLR | 1 harici (dahili mikrofon yok) |
| RCA girişleri/çıkışları | 2 / 2 |
| XLR çıkışları | 8 |
| İzleme çıkışları, ¼" dengeli | 2 / 2 |
| Aux girişleri/çıkışları, ¼" TRS dengeli | 6 / 6 |
| Telefon çıkışları, ¼" TRS | 1 stereo (ön kolçakta) |
| AES50 bağlantı noktaları, SuperMAC | 2 |
| Genişleme kartı yuvası | 32 kanal ses girişi/çıkışı, çeşitli standartlar |
| P-16 konektörü, Ultranet (güç beslemesi yok) | 1 |
| MIDI girişleri / çıkışları | 1 / 1 |
| Ethernet, RJ45, arka panel, uzaktan kumanda için | 1 |
| USB Tip A, üst panel, ses ve veri aktarımı/alımı için | 1 |
| Mikrofon Giriş Özellikleri | |
| Preamp tasarımı | MIDAS |
| THD + gürültü, 20 dB kazanç, 0 dBu çıkış | < %0,006 A ağırlıklı |
| Giriş empedansı XLR jak, unbal. / bal. | 5 kΩ / 10 kΩ |
| Klipssiz maksimum giriş seviyesi, XLR | +23 dBu |
| Fantom güç, giriş başına değiştirilebilir | 48 V |
| Eşdeğer giriş gürültü seviyesi, XLR (giriş kısa devre) | -128 dBu |
| CMRR, XLR, @ 20 dB kazanç (tipik) | > 70 dB |
| CMRR, XLR, @ 40 dB kazanç | > 80 dB |
| Giriş/Çıkış Karakteristikleri | |
| Frekans aralığı, @ 48 kHz örnekleme hızı, 0 dB ila -1 dB | 10 Hz - 22 kHz |
| Dinamik aralık, analog girişten analog çıkışa (tipik) | 106 dB |
| A/D dinamik aralığı, preamp'tan dönüştürücüye (tipik) | 109 dB |
| D/A dinamik aralığı, dönüştürücü ve çıkış | 108 dB |
| Çapraz konuşma reddi @ 1 kHz, bitişik kanallar | 100 dB |
| Çıkış seviyesi, XLR, nom./maks. | +4 dBu / +21 dBu |
| Çıkış empedansı, XLR, balanssız. / bal. | 75 Ω / 75 Ω |
| Giriş empedansı TRS jakı, balanssız. / bal. | 20 kΩ / 40 kΩ |
| Klipssiz maksimum giriş seviyesi, TRS | +16 dBu |
| Nominal çıkış seviyesi, TRS | +4 dBu / +16 dBu |
| Çıkış empedansı, TRS, balanssız. / bal. | 150 Ω / 300 Ω |
| Telefon çıkış empedansı / seviyesi | 40 Ω / +25 dBm (stereo) |
| Artık gürültü seviyesi, XLR ve TRS | -87 dBu A ağırlıklı |
| Ekran | |
| Ana ekran | 5", 800 x 480, 262k renkli TFT |
| Ana sayaç | 18-segment (-45 dB'den klibe) |
| Güç | |
| Anahtar modlu güç kaynağı | Autorange 100-240 V (50/60 Hz) |
| Güç tüketimi | 70 W |
| Fiziksel Özellikler | |
| Standart çalışma sıcaklığı aralığı | 5°C - 40°C (41°F - 104°F) |
| Boyutlar | 490 x 506 x 163 mm (19,3 x 19,9 x 6,4") |
| Ağırlık | 11,4 kg (25,1 lbs) |
|
