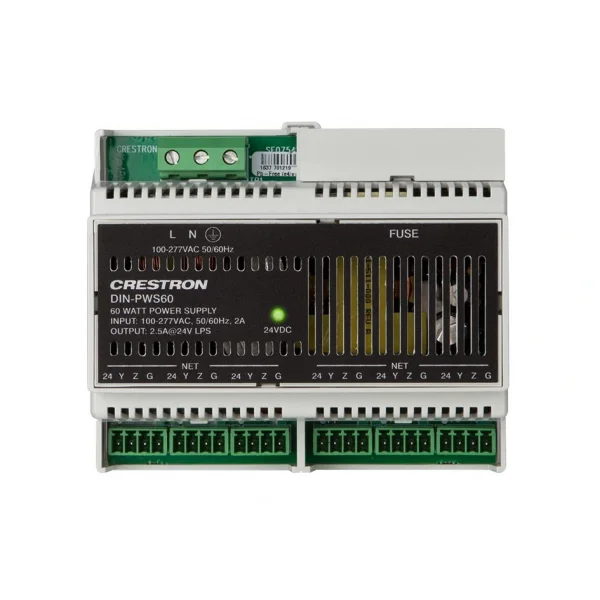

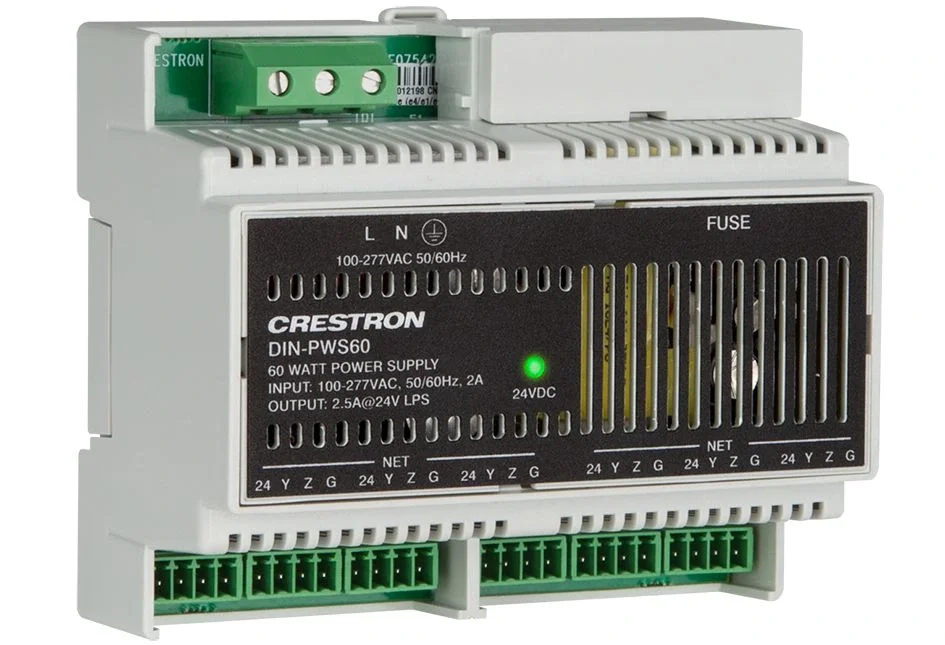

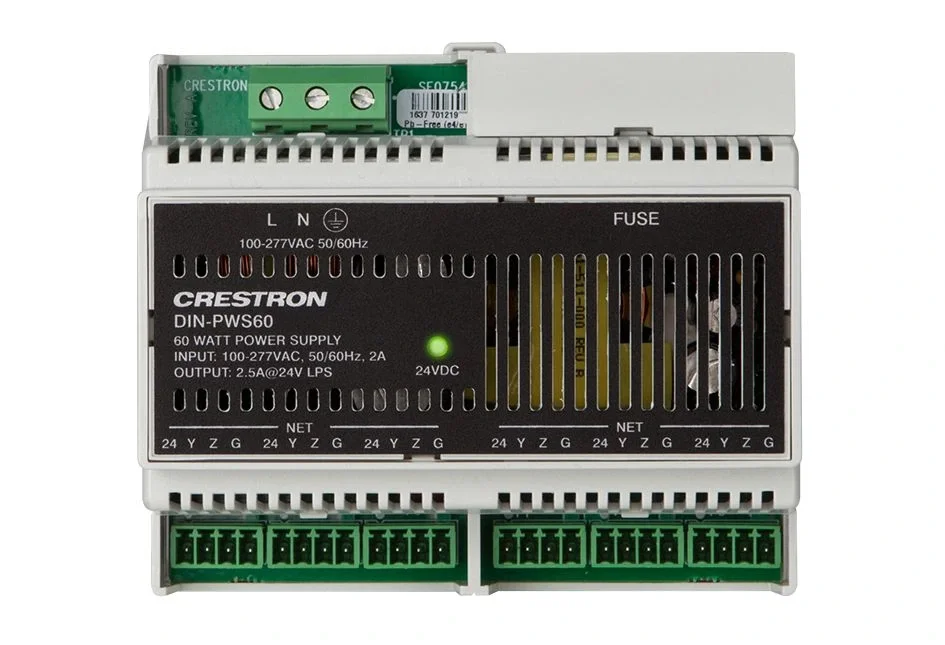

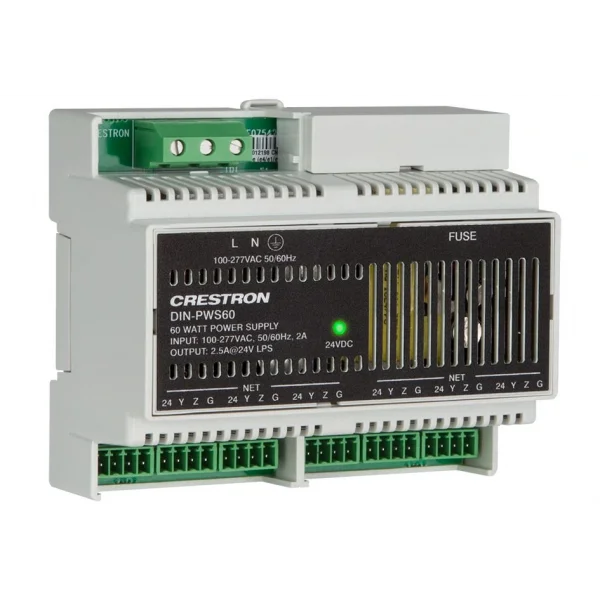

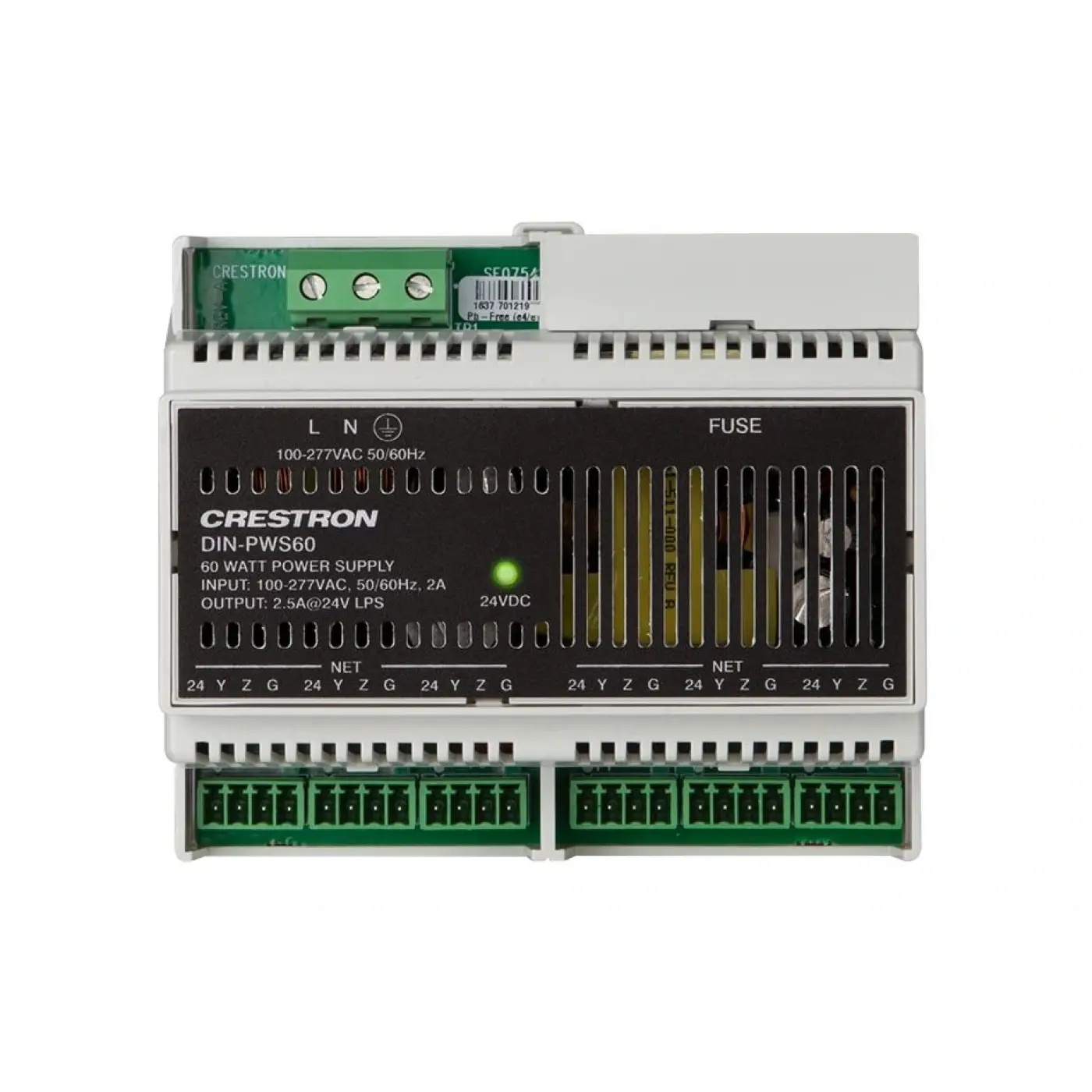

Crestron DIN-PWS60 DIN Raylı 60 Watt Cresnet Güç Kaynağı
DIN-PWS60, duvar tipi muhafaza içine montaj için standart DIN raya takılacak şekilde tasarlanmış 60 Watt gücünde bir Cresnet® güç kaynağı modülüdür. DIN ray montaj yapısı, Crestron® DIN Ray aydınlatma ve otomasyon kontrol modülleri ile diğer üçüncü parti DIN ray montajlı cihazlarla birlikte modüler kurulum imkânı sağlar.
Tüm kablolama bağlantıları, ünitenin üst ve alt kısmında konumlandırılmış vidalı terminaller üzerinden yapılır ve bu terminaller ön taraftan kolay erişilebilir durumdadır; böylece kurulum ve bakım işlemleri pratik şekilde gerçekleştirilir. Cihaz üzerinde altı adet Cresnet güç portu bulunmaktadır.
Temel Özellikler
60 Watt Cresnet® güç kaynağı modülü
DIN-AP3 Otomasyon İşlemcisi ve diğer Cresnet cihazlarını besler
Altı adet Cresnet güç portu içerir
Cresnet veri iletimi herhangi bir değişikliğe uğramadan geçiş sağlar
6M genişliğinde DIN ray montajı
100–277 Volt AC şebeke beslemesi ile çalışır
Çıkış
Çıkış gücü: 24 Volt DC’de 60 Watt (2,5 Amper), regüleli, sınırlı güç kaynağı
Dalgalanma/Gürültü: %1’in altında
Verimlilik: %85
Giriş
Şebeke beslemesi: 100–277 Volt AC, 50/60 Hz, 200 VA (maksimum 2 Amper)
Giriş akımı:
120 Volt AC’de 1,1 Amper
230 Volt AC’de 0,65 Amper
277 Volt AC’de 0,57 Amper
(Tam nominal çıkışta ölçülmüştür)
Güç tüketimi: Tam nominal çıkışta 70 Watt
Bağlantılar
100–277 VAC 50/60 Hz:
1 set (3 adet) sabit vidalı terminal
Şebeke beslemesi ve toprak bağlantısı
Maksimum kablo kesiti: 12 AWG (2,5 mm²)
NET:
Paralel bağlı 6 adet 4 pinli, 3,5 mm sökülebilir terminal bloğu
Veri geçişi destekli Cresnet güç çıkış portları
Maksimum kablo kesiti: 14 AWG (1,5 mm²)
FUSE:
1 adet DC çıkış sigortası, T3.15AH
5 × 20 mm, 250 Volt, 3,15 Amper, gecikmeli, seramik kartuş
Göstergeler
24VDC:
1 adet yeşil LED, tüm NET portlarında 24 Volt DC çıkışı olduğunu gösterir
Not: Sigorta atmış olsa dahi LED yanık kalır
Muhafaza
Açık gri polikarbonat gövde, polikarbonat etiket kaplaması
UL 94 V-0 yanmazlık sınıfı
35 mm DIN EN 60715 ray montajı
45 mm ön panel kesitine sahip muhafazalar için DIN 43880 form faktörü
6 DIN modül alanı kaplar (108 mm)
Çevresel Koşullar
Çalışma sıcaklığı: 32° – 104 °F (0° – 40 °C)
Nem: %10 – %90 bağıl nem (yoğuşmasız)
Isı yayılımı: 26 BTU/saat
Boyutlar
Yükseklik: 3,70 inç (94 mm)
Genişlik: 4,25 inç (108 mm)
Derinlik: 2,29 inç (58 mm)
Ağırlık
6 oz (170 g)
