Model seçenekleri: Integral-MA1004 (4x250 W, bu ilan) · Integral-MA1604 (4x400 W)
DAS Audio Integral serisi; amfi, matris, işlemci, duvar paneli ve mikrofonlardan oluşan, kalıcı ses kurulumları için tasarlanmış entegre bir elektronik ailesidir.

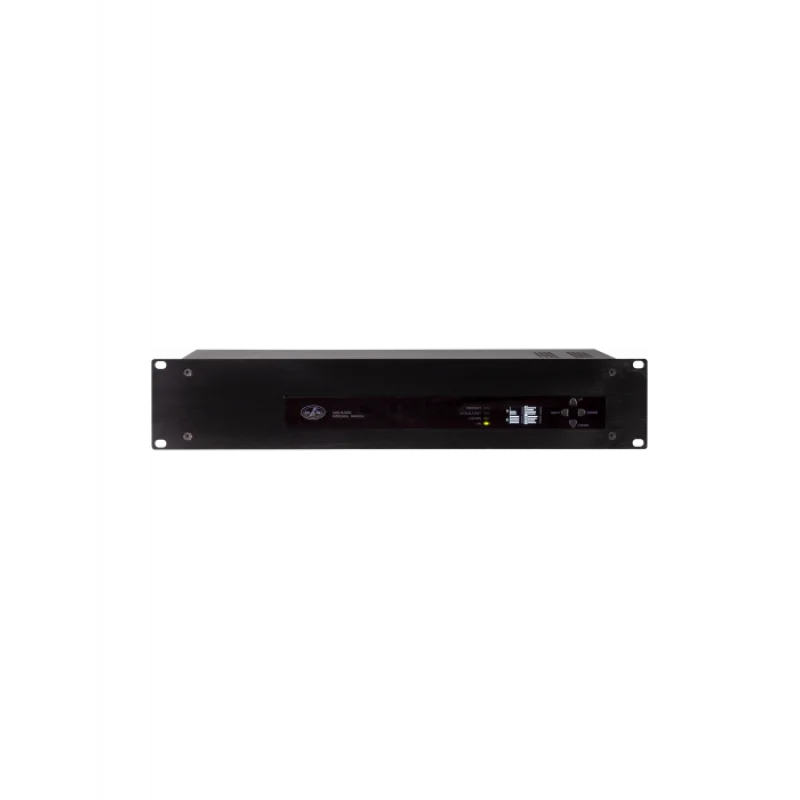

Integral-MA1004, kalıcı kurulumlar için tasarlanmış 4 kanallı (4 x 250 W, 4 Ω), 2U rack tipi bir matris amfidir; dahili DSP (4 analog giriş, 8 analog çıkış) ve 4x4 Dante dijital ses içerir. Kontrol, yapılandırma ve yönetim IP üzerinden ALMA yazılımıyla ya da Open Sound Control (OSC) protokolüyle yapılır; Dante kanalları işlenip ağa geri gönderilebilir. Amfi düşük empedanslı hatlarda ya da 100 V / 70 V yüksek empedanslı hatlarda kullanılabilir. Öncelik (priority) özellikleri, tam matris ve yönlendirme seçenekleri onu her türlü kurulumun "beyni" yapar. Dahili bellekte 100'den fazla global preset ve 200'den fazla çıkış kanalı (hoparlör) preseti saklanır; tüm DAS hoparlörleri için hazır preset bankası bulunur.
Öne Çıkan Özellikler
- 4 kanal amfi: 4 x 250 W (4 Ω); düşük empedans ya da 100 V / 70 V hat
- Dahili DSP: 4 analog giriş, 8 analog çıkış
- 4x4 Dante dijital ses
- ALMA yazılımı (IP) ya da OSC ile kontrol ve izleme
- Çıkış başına iki öncelik seviyesi, tam matris ve yönlendirme
- 100+ global preset, 200+ çıkış kanalı preseti; DAS hoparlörleri için hazır presetler
- OLED ekran
- 2U, 19" rack; 3,7 kg
Teknik Özellikler
| Kanal sayısı | 4 |
|---|
| Çıkış gücü (8 Ω) | 4 x 125 W |
|---|
| Köprü çıkış gücü (8 Ω) | 2 x 500 W |
|---|
| Çıkış gücü (4 Ω) | 4 x 250 W |
|---|
| Çıkış gücü (100 V hat) | 2 x 500 W |
|---|
| Çıkış gücü (70 V hat) | 2 x 500 W |
|---|
| Amfi sınıfı | Class D |
|---|
| Frekans yanıtı | 20 Hz – 30 kHz (+0 – 0,5 dB) |
|---|
| Giriş hassasiyeti | +20 dBu |
|---|
| Maksimum giriş seviyesi | +22 dBu |
|---|
| Gerilim kazancı | 15,4 dB |
|---|
| Kontroller | Açma/kapama, menü gezinme düğmeleri |
|---|
| Ekran | OLED, 1,54″ |
|---|
| Soğutma | Yandan, sağdan sola hava akışı |
|---|
| Koruma devreleri | Kısa devre, çıkışta DC, aşırı sıcaklık, aşırı/düşük gerilim |
|---|
| LED göstergeler | Açık, iletişim, sinyal, koruma |
|---|
| Örnekleme hızı | 48 kHz |
|---|
| Analog ses giriş bağlantısı | 2 x Euroblock klemens (3,5 mm) |
|---|
| Analog ses çıkış bağlantısı | 2 x Euroblock klemens (3,5 mm) |
|---|
| Dante dijital giriş/çıkış | 2 x RJ45 (Fast Ethernet) |
|---|
| Hoparlör çıkışı | Klemens bloğu |
|---|
| Şebeke (AC) girişi | IEC |
|---|
| Güç kaynağı | Evrensel anahtarlamalı (SMPS) |
|---|
| Çalışma gerilimi | 90 – 250 VAC |
|---|
| Akım çekişi (230 V / 115 V) | 1,75 A / 3,5 A |
|---|
| Analog giriş kanalı | 4 |
|---|
| Analog çıkış kanalı | 8 |
|---|
| Dante giriş kanalı | 4 |
|---|
| Dante çıkış kanalı | 4 |
|---|
| A/D dönüştürücüler | 24 bit / 48 kHz, 118 dBA dinamik aralık |
|---|
| D/A dönüştürücüler | 24 bit / 48 kHz, 118 dBA dinamik aralık |
|---|
| Dahili işlem hassasiyeti | 32 bit (64 bit çift hassasiyet) |
|---|
| Gecikme süresi (latency) | 1 ms |
|---|
| Gecikme (delay) | Giriş başına 50 ms / çıkış başına 120 ms |
|---|
| Crossover filtreleri | Linkwitz-Riley, Butterworth, Bessel |
|---|
| Yüksek / alçak geçiren filtreler | 48 dB/oktav'a kadar |
|---|
| Limiter | RMS ve tepe (peak) |
|---|
| Yük izleme | Var |
|---|
| Boyutlar (Y x G x D) | 88 x 483 x 208 mm |
|---|
| Net ağırlık | 3,7 kg |
|---|
| Koli boyutları (Y x G x D) | 170 x 525 x 315 mm |
|---|
| Sevkiyat ağırlığı | 4,5 kg |
|---|
Uyumluluk
Birlikte kullanılan DAS Audio ürünleri: Integral-WP3, Integral-WPM1.
