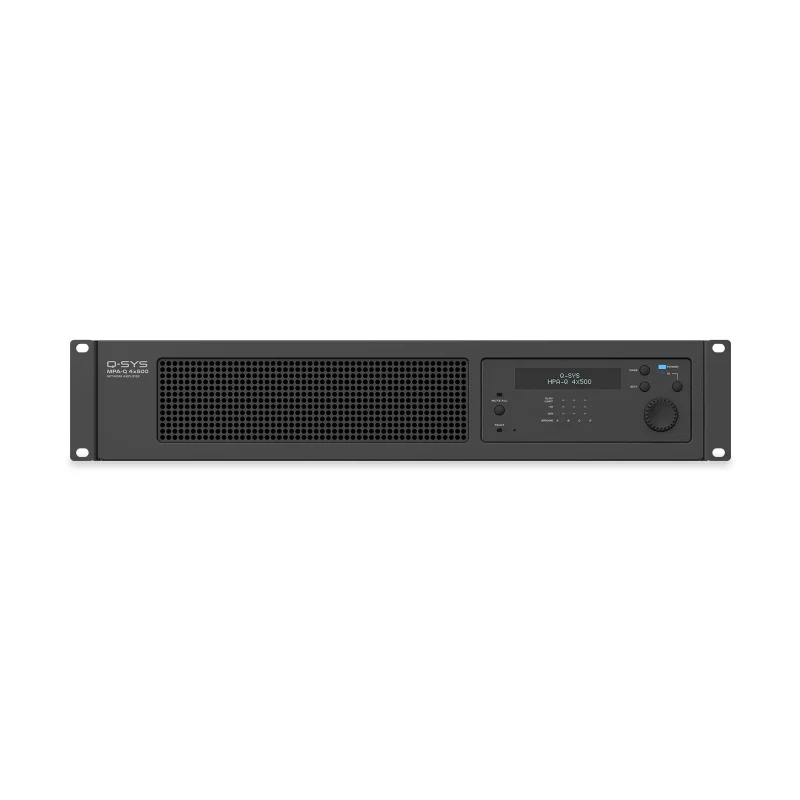

QSC MPA-Q 4x500 4 Kanal DSP Network Amplifikatör – 70/100V
QSC MPA-Q 4x500, Q-SYS platformuyla tam entegre çalışmak üzere geliştirilmiş, 4 kanallı profesyonel DSP kontrollü network güç amplifikatörüdür. 2 Ω, 4 Ω, 8 Ω ve 70V/100V hoparlör sistemlerinde kanal başına 300 W sürekli ve 500 W maksimum çıkış gücü sunar. Köprü bağlantı modunda kanal çifti başına 600 W sürekli ve 1000 W maksimum güce ulaşabilir.
Gelişmiş DSP işlemcisi, 1024 tap FIR filtreleri, parametrik EQ, kanal başına 2020 ms gecikme, RMS ve Peak limiter özellikleriyle profesyonel hoparlör yönetimi sağlar. Çift Gigabit Ethernet bağlantısı, dört analog ses girişi, Q-SYS ağ üzerinden ses yönlendirme, otomatik analog yedekleme, PoE destekli hızlı ses geri kazanımı ve 2U rack tasarımı sayesinde otel, restoran, konferans salonu, eğlence merkezi ve çok bölgeli profesyonel seslendirme sistemleri için ideal bir çözümdür.
QSC MPA-Q 4x500 – 4 Kanal Profesyonel DSP Network Güç Amplifikatörü
QSC MPA-Q 4x500, Q-SYS ekosistemiyle entegre çalışmak üzere tasarlanmış, 4 kanallı yüksek performanslı profesyonel güç amplifikatörüdür. Orta ve büyük ölçekli sabit seslendirme sistemleri için geliştirilen model, gelişmiş dijital sinyal işleme, esnek hoparlör bağlantı seçenekleri ve merkezi ağ kontrolünü bir araya getirir.
Kanal başına 300 W sürekli ve 500 W maksimum çıkış gücü sunan MPA-Q 4x500; oteller, restoranlar, konferans salonları, eğlence merkezleri, ticari işletmeler, kurumsal tesisler ve çok bölgeli profesyonel seslendirme uygulamalarında kullanım için uygundur.
Q-SYS Full Stack AV Platform ile doğal entegrasyon sağlayan cihaz, ağ tabanlı ses yönlendirme, merkezi sistem yönetimi, otomasyon ve hoparlör optimizasyonu gibi gelişmiş fonksiyonları tek bir güç amplifikatöründe bir araya getirir.
4 Kanal Yüksek Güçlü Amplifikasyon
MPA-Q 4x500, dört bağımsız amplifikatör kanalında kanal başına 300 W sürekli ve 500 W maksimum çıkış gücü sağlar.
Tüm kanallar eş zamanlı çalışırken toplam 1200 W sürekli çıkış kapasitesine sahip olan cihaz, farklı empedans ve hoparlör konfigürasyonlarında yüksek performans sunar.
Gelişmiş güç paylaşımı teknolojisi sayesinde tek kanal kullanımında 1000 W maksimum çıkış kapasitesine ulaşabilir.
Köprü bağlantı modunda ise iki kanal birleştirilerek kanal çifti başına 600 W sürekli ve 1000 W maksimum çıkış gücü elde edilebilir.
Bu esnek yapı, farklı büyüklükteki profesyonel hoparlör sistemlerinin tek amplifikatör üzerinden yönetilmesini kolaylaştırır.
2 Ω, 4 Ω, 8 Ω ve 70V/100V Desteği
MPA-Q 4x500, düşük ve yüksek empedanslı hoparlör sistemleriyle uyumlu esnek çıkış mimarisine sahiptir.
Her çıkış kanalı 2 Ω, 4 Ω, 8 Ω, 70V veya 100V çalışma seçeneklerini destekler.
Doğrudan 70V ve 100V hat sürme özelliği sayesinde ek çıkış trafosu gerektirmeden dağıtılmış hoparlör sistemleriyle kullanılabilir.
Bu yapı, özellikle restoran, otel, ticari tesis ve çok bölgeli anons sistemlerinde farklı hoparlör gruplarının yönetilmesine olanak tanır.
Gelişmiş DSP ve Hoparlör Yönetimi
MPA-Q 4x500, profesyonel ses sistemlerinin optimizasyonu için kapsamlı dijital sinyal işleme özellikleri sunar.
48 kHz örnekleme frekansında çalışan DSP sistemi; kazanç kontrolü, polarite ayarları, yüksek geçiren filtreler, parametrik EQ, shelving filtreler ve Array Correction işlemlerini destekler.
Kanal başına 1024 tap FIR filtre desteği, hassas frekans ve faz optimizasyonu yapılmasına imkân tanır.
Kanal başına 2020 milisaniyeye kadar gecikme ayarı, büyük alanlarda farklı hoparlör bölgelerinin zaman açısından hizalanmasını kolaylaştırır.
Dar bant, RMS ve Peak limiter özellikleri sayesinde bağlı hoparlörlerin aşırı sinyal seviyelerine karşı korunması desteklenir.
Q-SYS Platformuyla Tam Entegrasyon
MPA-Q 4x500, Q-SYS Full Stack AV Platform ile doğal entegrasyona sahiptir.
Q-SYS sistemleri üzerinden ses sinyalleri yönlendirilebilir, çıkış kanalları kontrol edilebilir ve amplifikatörün çalışma durumu merkezi olarak izlenebilir.
Q-SYS Designer Software ile oluşturulan projelerde diğer Q-SYS cihazlarıyla birlikte kullanılarak kapsamlı ses, video ve kontrol sistemleri geliştirilebilir.
Bu entegrasyon, büyük ölçekli tesislerde merkezi yönetim ve sistem otomasyonu açısından önemli avantajlar sağlar.
Çift Gigabit Ethernet ve Ağ Yedekliliği
MPA-Q 4x500, iki adet 1 Gbps Ethernet bağlantı noktasına sahiptir.
Çift ağ bağlantısı sayesinde yedekli network ses altyapıları oluşturulabilir ve sistem güvenilirliği artırılabilir.
LAN A bağlantısı üzerinden desteklenen PoE özelliği, uygun ağ altyapısında elektrik kesintisi sonrasında ağ sesinin kısa sürede yeniden devreye alınmasına yardımcı olur.
Otomatik Analog Yedekleme ve Standalone Modu
MPA-Q 4x500, ağ bağlantısında yaşanabilecek kesintilere karşı ses sürekliliğini korumaya yardımcı olan Standalone çalışma modunu destekler.
Network bağlantısının kaybolması durumunda sistem, mevcut analog ses girişlerine otomatik olarak geçiş yapabilir.
Böylece kritik anons ve müzik yayını uygulamalarında ses kesintilerinin etkisi azaltılabilir.
Ayrıca Analog Mode özelliği sayesinde ağ üzerinden ses iletimi kullanılmadan, cihaz tamamen analog bir güç amplifikatörü olarak yapılandırılabilir.
Ön panel ekranı üzerinden temel kanal ayarlarının yapılabilmesi, bu modda sistemin kullanımını kolaylaştırır.
Profesyonel Ses Kalitesi
MPA-Q 4x500, 20 Hz – 20 kHz aralığında +0,2 dB / -0,7 dB frekans tepkisi sunar.
112 dB'nin üzerindeki sinyal-gürültü oranı ve düşük toplam harmonik bozulma değerleri sayesinde müzik ve konuşma uygulamalarında temiz ses performansı sağlar.
160'ın üzerindeki damping faktörü, bağlı hoparlör sürücülerinin kontrol edilmesine ve düşük frekans performansının iyileştirilmesine katkıda bulunur.
GPIO ve Harici Kontrol Bağlantıları
Cihaz, dört adet GPI kontrol girişi ve iki adet normalde açık/kapalı (NO/NC) röle çıkışına sahiptir.
Bu bağlantılar sayesinde harici kontrol panelleri, tetikleme sistemleri ve bina otomasyonu uygulamalarıyla entegrasyon gerçekleştirilebilir.
Q-SYS platformuyla birlikte kullanıldığında farklı çalışma senaryoları ve merkezi otomasyon fonksiyonları oluşturulabilir.

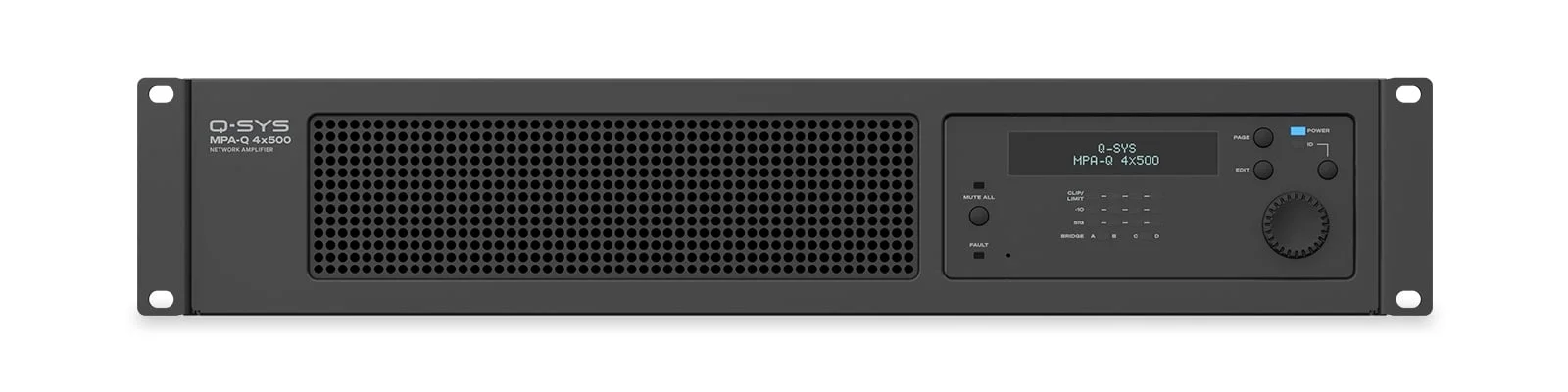

Kompakt ve Dayanıklı Rack Tasarımı
MPA-Q 4x500, standart 19 inç rack kabinlere uygun 2U yüksekliğinde profesyonel metal kasaya sahiptir.
Sessiz çalışmaya odaklanan fan soğutmalı tasarımı, cihazın profesyonel AV sistem dolaplarında kullanılmasını kolaylaştırır.
Ön panel üzerinde yer alan kontrol ve durum göstergeleri, cihazın çalışma durumunun izlenmesini ve temel ayarların yapılmasını sağlar.
Standart rack montajının yanı sıra uygun yüzey montaj seçenekleri de sunar.
Kullanım Alanları
Otel ve tatil köylerinin merkezi seslendirme sistemleri
Restoran, kafe ve ticari işletmeler
Konferans ve toplantı salonları
AV otomasyon ve entegre ses sistemleri
Alışveriş merkezleri ve perakende mağazaları
Eğlence merkezleri ve çok amaçlı salonlar
Eğitim kurumları ve kampüs sistemleri
Kamu binaları ve kurumsal tesisler
Çok bölgeli anons ve müzik yayın sistemleri
70V/100V dağıtılmış hoparlör uygulamaları
QSC MPA-Q 4x500, yüksek çıkış gücü, gelişmiş DSP işleme özellikleri, Q-SYS entegrasyonu, ağ yedekliliği ve çok yönlü hoparlör bağlantı seçenekleriyle profesyonel sabit seslendirme sistemleri için güçlü ve esnek bir amplifikatör çözümüdür.
Genel ve amplifikatör özellikleri
Özellik | Teknik değer |
|---|
Marka | QSC / Q-SYS |
Model | MPA-Q 4x500 |
Seri | MPA-Q |
Ürün tipi | DSP kontrollü network güç amplifikatörü |
Kanal sayısı | 4 |
Maksimum çıkış gücü | 4 × 500 W |
Sürekli çıkış gücü | 4 × 300 W |
Toplam sürekli çıkış gücü | 1200 W |
Desteklenen empedanslar | 2 Ω / 4 Ω / 8 Ω |
Hat çıkışları | 70V / 100V |
Köprü modu | Var |
DSP | Entegre |
Q-SYS entegrasyonu | Var |
Soğutma | Fan destekli |
Çıkış güçleri
Tüm kanallar çalışırken
Hoparlör yükü | Sürekli güç | Maksimum güç |
|---|
2 Ω | 4 × 300 W | 4 × 500 W |
4 Ω | 4 × 300 W | 4 × 500 W |
8 Ω | 4 × 300 W | 4 × 500 W |
70V | 4 × 300 W | 4 × 500 W |
100V | 4 × 300 W | 4 × 500 W |
Alternatif kanal konfigürasyonları
Konfigürasyon | Sürekli güç | Maksimum güç |
|---|
Tek kanal aktif | 1 × 300 W | 1 × 1000 W |
2 kanal köprü (8 Ω) | 2 × 600 W | 2 × 1000 W |
2 kanal köprü (4 Ω) | 2 × 600 W | 2 × 1000 W |
2 kanal köprü (2 Ω) | Desteklenmiyor | Desteklenmiyor |
Ses performansı ve DSP
Özellik | Teknik değer |
|---|
Frekans tepkisi | 20 Hz – 20 kHz |
Frekans toleransı | +0,2 dB / -0,7 dB (8 Ω) |
THD+N (1 kHz) | Tipik %0,01 – %0,03 |
Maksimum THD+N | %1 |
Sinyal-gürültü oranı | 110 dB üzeri (A-weighted) |
Amplifikatör kazancı | 34 dB (+4 dBu girişte) |
Damping faktörü | 160 üzeri |
Analog giriş dinamik aralığı | 108 dB üzeri |
Örnekleme frekansı | 48 kHz |
IIR filtreler | HPF, parametrik EQ, shelving, Array Correction |
FIR filtreler | Kanal başına 1024 tap |
Gecikme (Delay) | Kanal başına 2020 ms |
Limiter | Narrow-band, RMS, Peak |
Kazanç ve polarite kontrolü | Var |
Bağlantılar ve kontrol
Özellik | Teknik değer |
|---|
Analog ses girişleri | 4 kanal, Line Level |
Analog giriş bağlantısı | 3,5 mm Euroblock |
Hoparlör çıkışları | 4 kanal |
Hoparlör çıkış bağlantısı | 7,62 mm Euroblock |
Network bağlantısı | 2 × Gigabit Ethernet |
Ağ hızı | 1 Gbps |
PoE desteği | LAN A, IEEE 802.3af Type 1 |
GPI girişleri | 4 adet |
Röle çıkışları | 2 × NO/NC |
GPI kontrol gerilimi | 0–3,3 V DC |
Q-SYS ağ ses sistemi | Destekleniyor |
Standalone modu | Var |
Analog modu | Var |
Otomatik analog yedekleme | Var |
Merkezi yönetim | Q-SYS Platform |
Fiziksel ve elektriksel özellikler
Özellik | Teknik değer |
|---|
Rack standardı | 19 inç |
Rack yüksekliği | 2U |
Genişlik | 483 mm |
Yükseklik | 89 mm |
Derinlik | 381 mm |
Net ağırlık | 9,4 kg |
Şebeke gerilimi | 100–240 V AC |
Şebeke frekansı | 50/60 Hz |
Giriş akımı | 4,6–2,5 A |
Çalışma sıcaklığı | 0 °C ile +40 °C |
Depolama sıcaklığı | -20 °C ile +70 °C |
Bağıl nem | %5–85 |
Rack montaj aparatları | Dahil |
