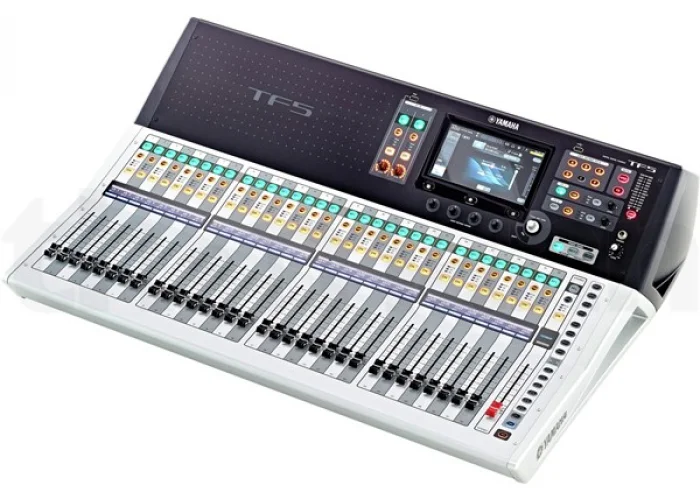

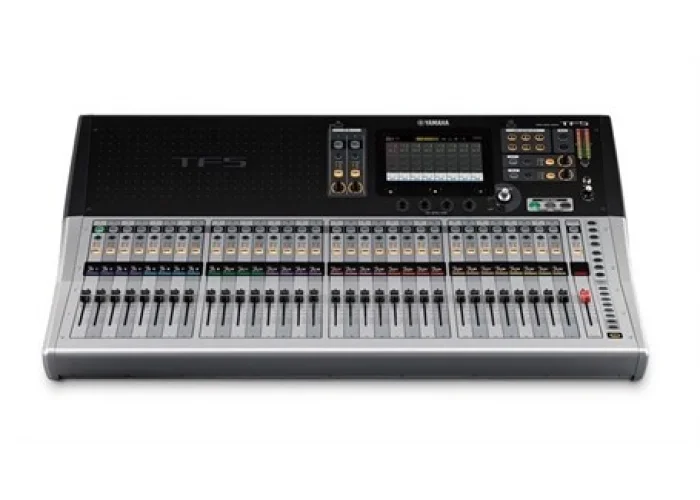

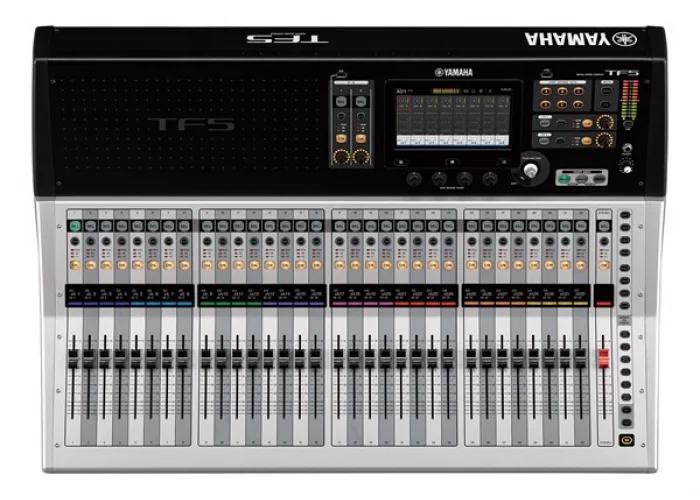

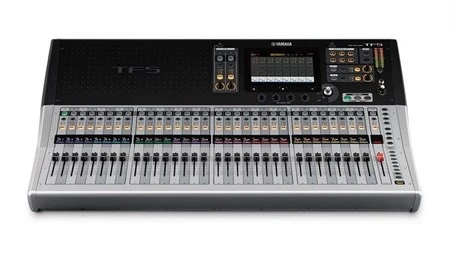

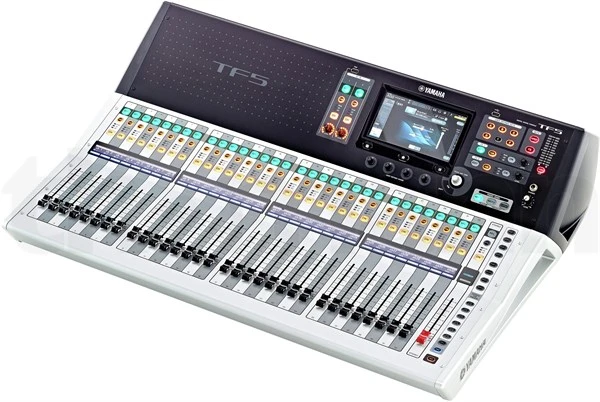

TF5 , Yamaha nın bilinen kalitesi ve öncülüğü ile tasarlanan özel bir kombinasyonun ürünüdür. Yeni alan girişleri ver son teknoloji dokunmatik ekran teknolojisi ile geliştirilmiş bir konsol işletimi sunar.
Genel Özellikler
- 33 motorlu fader (32 kanal + 1 master)
- 48 kanal mixing girişi (40 mono + 2 stereo + 2 return)
- 20 Aux buses (8 mono + 6 stereo) + Stereo + Sub
- 8 DCA grupları ile Roll-out
- 32 analog XLR/TRS combo mik/line girişi + 2 analog RCA pin stereo line girişi
- 16 analog XLR çıkışı
- 34 x 34 dijital kayıt/playback kanalı via USB 2.0 + 2 x 2 via a USB depolama cihazı
- NY64-D ses kartı için, 1 adet genişletilmiş slot.
Teknik Özellikler
Sampling Frekans Oranı (Dahili): 48 kHz
Sinyal Gecikmesi: 2.6 ms den az, Girişden, OMNI çıkışa, Fs=48 kHz
Fader: 100 mm Motorlu, Çözünürlük = 10-bit, +10 dB to –138 dB, –∞ dB /Tüm faderlar için)
Toplam harmonic ses bozulması: 0.05% den daha düşük 20 Hz–20 kHz @+4 dBu 600 , Girişden, OMNI çıkışa, Giriş Gain=Min. (–18 dB/oktav filtresi @80 kHz)
Frekans Aralığı: +0.5, –1.5 dB 20 Hz–20 kHz, +4 dBu çıkış @1kHz, Girişden, OMNI çıkışa
Dinamik Aralık: 110 dB typ., DA dönüştürücü, 107 dB typ., Girişden, OMNI çıkışa, Giriş Gain=Min.
Hum & noise level: Equivalent input noise: –128 dBu typ., Input Gain=Max.
Residual output noise: –85 dBu, ST
Crosstalk: –100 dB (Measured with a –30 dB/octave filter@22 kHz), Girişden, OMNI çıkışa kanallar, Giriş Gain=Min.
Güç Gereksinimi: 100–240 V 50/60 Hz
Güç Tüketimi: 100 W
Aksesuarlar: Kullanma Klavuzu, Güç Kablosu, CUBASE AI İndirme Bilgileri
Özellikler: Rack-mount Kit i RK5014, Geliştirme Kartı, Foot Switch (FC5)
Diğerleri: İşetim Isınma Derecesi: 0–40 °C, Depolama Isınma Derecesi: -20–60 °C
Ana Hatlar
Fader Konfigrasyonu: 32 + 1 Master
Mixing Kapasitesi
Kanal Girişleri: 48 (40 mono + 2 Stereo + 2 return)
Aux Bus: 1
Stereo Bus: 1
Kanal Giriş Fonksiyonları: 8 DCA Grup

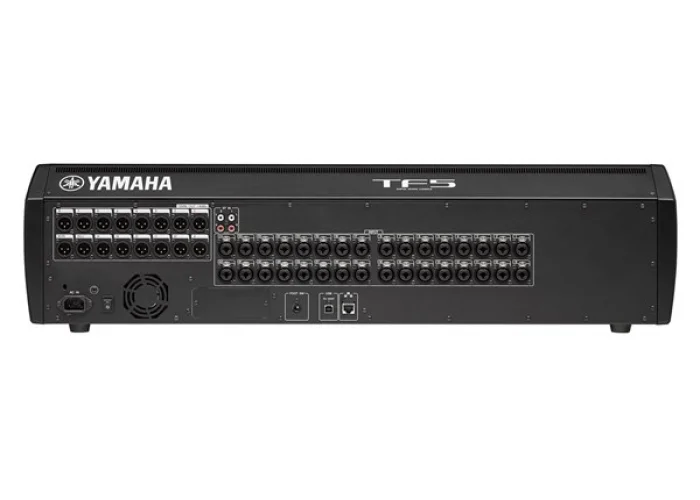

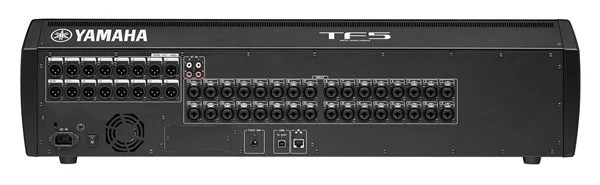

I/O
Girişler: 32 mik/line (XLR/TRS combo) + 2 Stereo line (RCA Pin)
Çıkışlar: 16 (XLR)
Genişletilmiş Slot: 1
Analog Girişlerin Özellikleri
Giriş Terminalleri: 1-16. girişler için: +66dB: 7.5KΩ
GAIN: +66dB - 6 dB
Yüklenme Empedansı: 7.5KΩ
Nominal Kullanım için: 50-600Ω Mics veya 600Ω Lines
Giriş Seviyesi
Hassasiyet*1: -82dBu (61.6V) - -10dBu (245mV)
Nominal: -62dBu (0.616mV) - +10dBu (2.45V)
Maks. Clip (Işığı) Öncesi: -42dBu (6.16mV) - +30dBu (24.5V)
Konektör: Combo Jack (XLR-3-31 type *2
or TRS phone *3
Balanslı / Balanssız: Balanslı
Giriş Terminalleri: Stereo giriş 1,2
GAIN: -
Yüklenme Empedansı: 10kΩ
Nominal Kullanım için: 600Ω Lines
Giriş Seviyesi
Hassasiyet*1: -30dBV (31.6V)
Nominal: -10dBV (316mV)
Maks. Clip (Işığı) Öncesi: +10dBV (3.16V)
Konektör: RCA Pin Jack
Balanslı / Balanssız: Balanssız
Analog Çıkışların Özellikleri
Çıkış Terminalleri: Omni Çıkış 1-16
Kaynak Empedansı: 75Ω
Nominal Kullanım için: 600Ω Lines
Gain SW: +24 dBu
Çıkış Seviyesi
Nominal: +4dBu (1.23 V)
Maks. Clip (Işığı) Öncesi: -42dBu (6.16mV) - +30dBu (24.5V)
Konektör: Combo Jack (XLR-3-31 type *1
Balanslı / Balanssız: Balanslı
Çıkış Terminalleri: Phone *3
Kaynak Empedansı: 100Ω
Nominal Kullanım için: 40Ω Phone
Gain SW: -
Çıkış Seviyesi
Nominal: 3mW
Maks. Clip (Işığı) Öncesi: 75 mW
Konektör: Stereo Phone Jack (TRS) *2
Balanslı / Balanssız: Balanssız
Dijital Giriş/Çıkış Özellikleri
Terminaller: USB (TO HOST)
Formatı: USB
Data Süresi: 24bit
Ses: 34ch input / 34ch output, PCM
Konektör: USB (B type)
Terminaller: iPad
Formatı: USB
Data Süresi: -
Ses: Playback: MP3 or WAV file data / Record: WAV file data
Konektör: USB (A type)
