| TEKNİK ÖZELLİKLER | |
|---|
| İşleme / Ağ | Lake / Dante |
| Amplifikatör Kanalı Sayısı | 4 |
| Tüm Kanalların Toplam Patlama Gücü (RPM'li kanallar arasında paylaşım) | 20000 W |
| Maksimum Çıkış Gücü (Çalıştırılan Tüm Kanallar) 1 | |
| 2 ohm | 4400 W |
| 2,67 ohm | 5000 W |
| 4 ohm | 4400 W |
| 8 ohm | 2300 W |
| 16 ohm | 1150 W |
| Hi-Z 70 V | 3300 W |
| Hi-Z 100 V | 4700 W |
| Maksimum Çıkış Gücü Tek Kanal 1 | |
| 2 ohm | 4400 W |
| 2,67 ohm | 5900 W |
| 4 ohm | 4600 W |
| 8 ohm | 2300 W |
| 16 ohm | 1150 W |
| Hi-Z 70 V | 3300 W |
| Hi-Z 100 V | 4700 W |
| Amplifikatör Çıkış Modülleri (Tüm Modeller, Tüm Kanallar) | |
| Tepe Çıkış Gerilimi | 194 V |
| Maks. Çıkış Akımı | 67 A |
| Rasyonel Güç Yönetimi (RPM) | Modelden bağımsız olarak, herhangi bir kanal maksimum tek kanal çıkış gücü sağlama potansiyeline sahiptir |
| Varsayılan Voltaj Sınırlaması (RPM yapılandırması ile kaldırılabilir) | 194 V |
| Koruma Özellikleri | Akım Ortalama Sınırlayıcı (CAL), Çok Yüksek Frekans Koruması (VHF), Doğru Akım Koruması (DC), Kısa Devre Koruması, Akım Klipsi Sınırlayıcı, Gerilim Klipsi Sınırlayıcı, Sıcaklık koruması |
| Ses Performansı (Dijital Girişli Amplifikatör Platformu) | |
| THD + N 1 W için 20 Hz - 20 kHz | < %0,05 |
| THD + N 1 kHz'de ve Kırpmanın 1 dB Altında | < %0,04 |
| Dinamik Aralık | > 114 dB |
| Kanal Ayrımı (Crosstalk) 1 kHz'de | > 70 dB |
| Frekans Tepkisi (8 Ohm'a 1 W, 20 Hz - 20 kHz) | +/- 0,05 dB |
| Dahili Örnek Hızı / Veri yolu | Dahili Örnek Hızı / Veri yolu |
| Ürün Yayılma Gecikmesi AES 96 kHz / Analog Giriş | 1,61 / 1,68 ms |
| Lake İşleme | |
| Hoparlör İşleme | 4 modüle kadar Klasik/lineer fazlı/FIR crossover, EQ, gecikme, LimiterMax™ - tepe ve RMS sınırlayıcılar |
| Sistem Ayarı | Yükseltilmiş Cosine™ MESA EG™ asimetrik filtreler ile grup kontrolü |
| Giriş Yedekliliği / Matrix | Otomatik 4 seviye giriş yedekliliği / 4 giriş mikseri |
| Sistem Entegrasyonu | UDP Ethernet üzerinden kapsamlı 3. taraf protokolü |
| Ölçüm ve Analiz | |
| Pilot Ton Üretimi ve Analizi | Evet |
| Yük Empedans Analizi | Evet |
| Evet | Evet |
| Dante Ses Ağı | |
| Dante I/O | 8 x 8 |
| Ağ Topolojisi / Yedeklilik | Esnek topoloji / Papatya zincirli ve Çift yedekli ağları destekler |
| Örnek Hızları / Aktarım | 48, 96 kHz / Uni + Multicast |
| Ağ Gecikmesi | 0.25, 0.5, 1.0, 2.0, 5.0 ms |
| Cihaz Ön Ayarları | |
| Ürün Ayarları İçin Yerel Bellek Konumları | 100 |
| AES Girişleri | |
| Girişler | 4 AES girişi |
| Desteklenen örnekleme hızları / çözünürlük | 44.1, 48, 88.2, 96, 176.4, 192 kHz / 24 bite kadar |
| Örnek hızı dönüşümü THD+N 20 Hz - 20 kHz ağırlıksız | 0,0000003 |
| Analog Girişler | |
| Girişler | Iso-Float toprak izolasyonlu 4 yüksek kaliteli giriş |
| Maksimum Giriş / Dijital Referans | +26 dBu / +21 dBu |
| Örnekleme Hızı / Çözünürlük | 96 kHz / 24 bit |
| Giriş Empedansı Dengeli / Dengesiz | 20 / 10 kOhm |
| THD+N (ağırlıksız 1 kHz'de tipik) | 0,0000022 |
| THD+N (20 Hz ve 20 kHz'de ağırlıksız tipik) | 0,0000033 |
| Sınırlayıcılar | |
| Ayarlanabilir Örnekler Arası Gerilim Tepe Sınırlayıcı (ISVPL) | 17,8 - 194 V, adım boyutu 0,1 V |
| Akım Tepe Sınırlayıcı < 300 ms | 67 A tepe |
| Akım Ortalama Sınırlayıcı (CAL) > 300 ms | 33 Arms |
| MaxRMS (rms gerilim sınırlayıcı) | Evet |
| MaxPeak (tepe gerilim sınırlayıcı) | Evet |
| Kazanç | |
| Amplifikatör Kazancı | 22 - 44 dB, adım boyutu 0,1 dB |
| Çıkış Zayıflatıcısı | -Inf ila 0 dB, adım boyutu 0,25 dB |

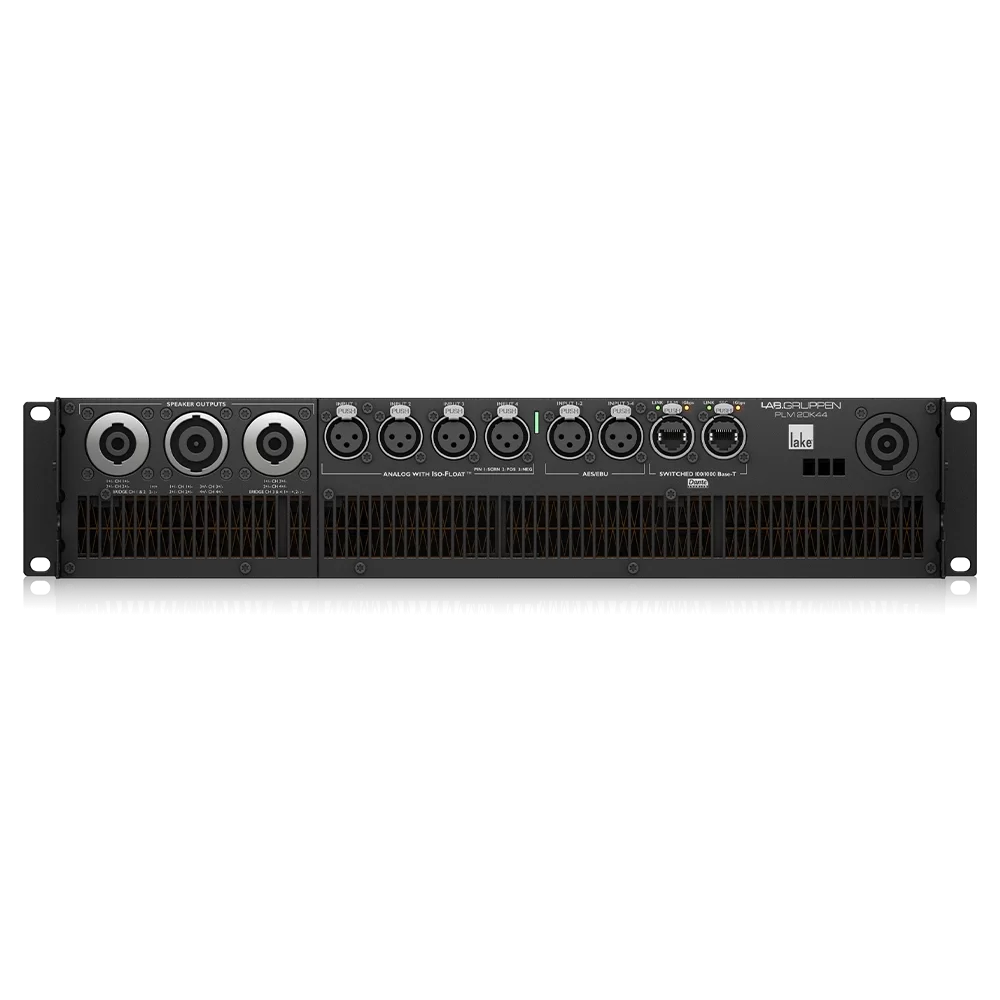

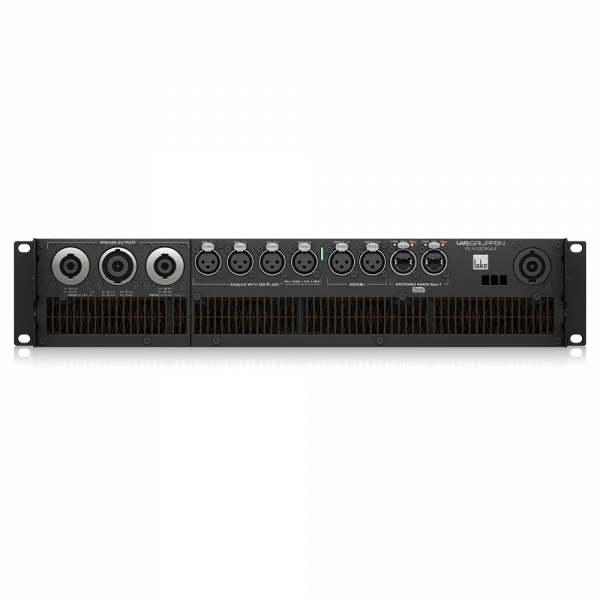

| Arka Panel Arayüzü | |
| Analog, 2 Kanallı I/O (giriş + bağlantı) | 4 x 3 pimli XLR, elektronik olarak dengelenmiş |
| AES / EBU / I/O (giriş + bağlantı) | 2 x 3-pin XLR |
| Çıkış Konektörleri | Endüstri standardı büküm kilitli hoparlör konektörü (1 x NLT8, 2 x NLT4) veya 4 Binding Posts (çift) |
| Otomatik 10/100, Otomatik Uplink | 2 x RJ45 |
| Kontrol ve İzleme Arayüzü | Lake Controller yazılımı veya DLM (3. taraf protokolü) için Ethernet üzerinden |
| Çıkarılabilir Şebeke Kablosu | 250V/32A değerinde endüstri standardı büküm kilitli güç konektörü |
| Soğutma | Soğutma |

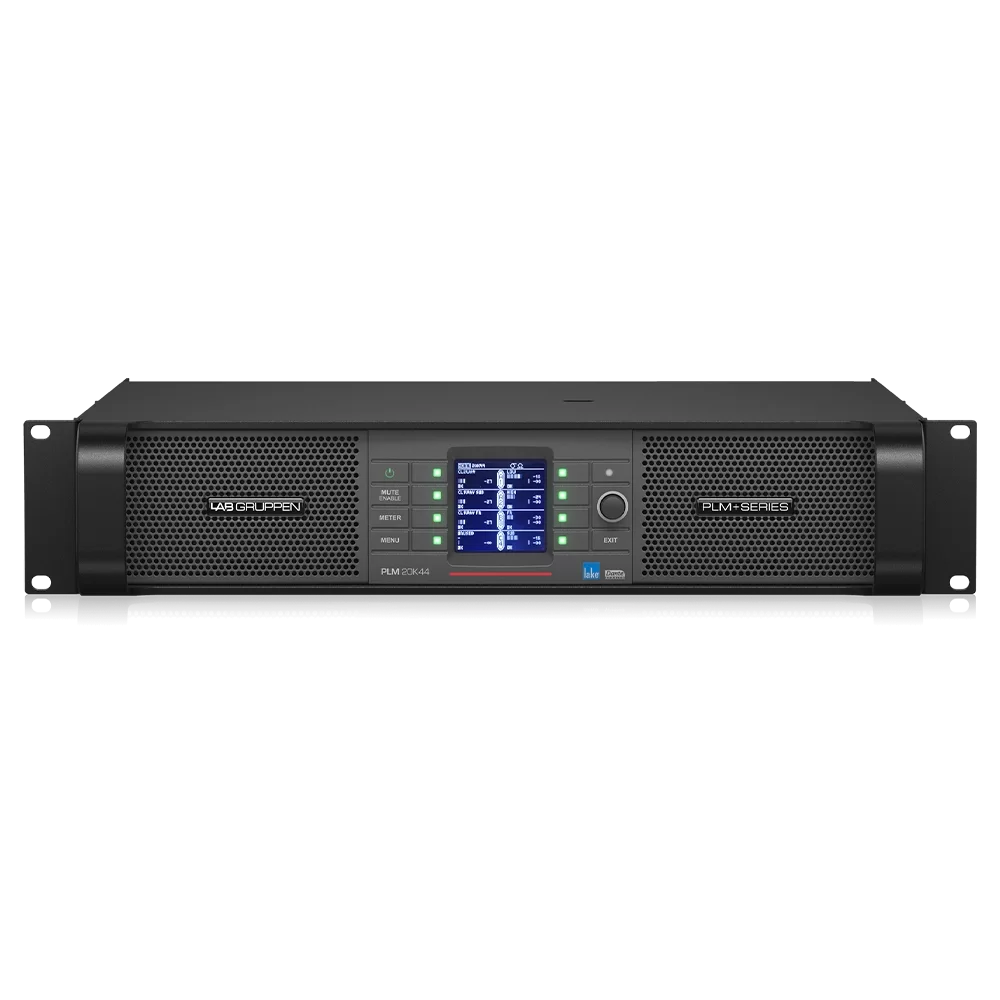

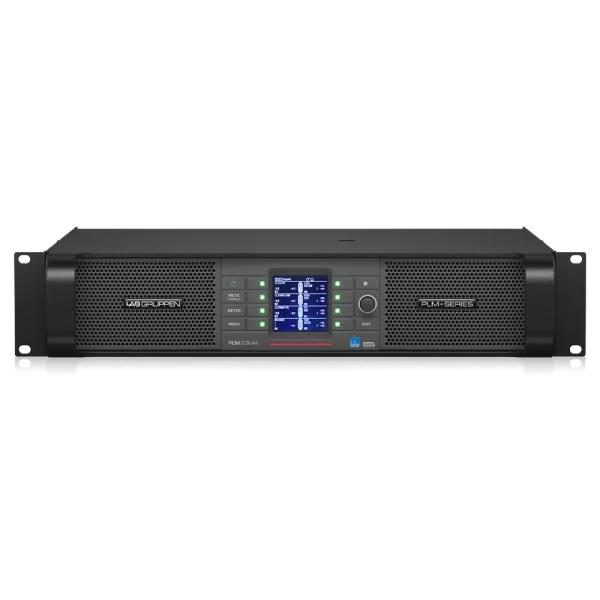

| Ön Panel Kullanıcı Arayüzü | |
| Ekran | 2,5 inç, siyah/beyaz, gün ışığında okunabilir LCD |
| Arıza/Uyarı/Limit/Klip Göstergeleri | RGB LED'ler ve ekranda ayrıntılı arıza açıklaması |
| Sessiz ve Yumuşak Fonksiyon Düğmeleri | 8 |
| Bekleme Güç Düğmesi | Açık/Bekleme |
| Sessiz Etkinleştirme Düğmesi | Yazılım düğmesi tuş takımı aracılığıyla çıkışların ve girişlerin sessize alınmasını sağlar |
| Sayaç Düğmesi | Sayaç görünümleri arasında geçiş yapar |
| Menü Düğmesi | Tam işlevli ön panel kontrolü için menü odaklı bir arayüz sağlar |
| Döner Enkoder | Var |
| Çıkış Düğmesi | “Geri” işlevi sağlar |
| Şebeke Gücü | |
| Nominal Gerilim | 100 - 240 Volt AC 45 - 66 Hz |
| Çalışma Gerilimi | 70-265 V AC |
| Şebeke Fişi | NEMA L5-30 "Twist lock" 125 V / 30 A ve CEE 7/7 "Schuko" 230 V / 16 A |
| Güç Kaynağı Özellikleri | |
| Yumuşak Başlatma / Ani Güç | Var/ Maks 8 Amper |
| Güç Faktörü Düzeltme (PFC) | 0,98 |
| Düzenlenmiş Anahtar Modlu Güç Kaynağı (R.SMPS) | Evet |
| Kesici Emülasyon Sınırlayıcı (BEL) | Yapılandırılabilir akım eşiği ve kesici profili |
| BEL maksimum akım Eşiği | 32 A |
| Güç Ortalama Sınırlayıcı (PAL) | Evet |
| Düşük Gerilim Sınırlayıcı (UVL) | Evet |
| Şebeke Düşük ve Aşırı Gerilim Koruması ve Şebeke Aksaklık Toleransı | Evet |
|
