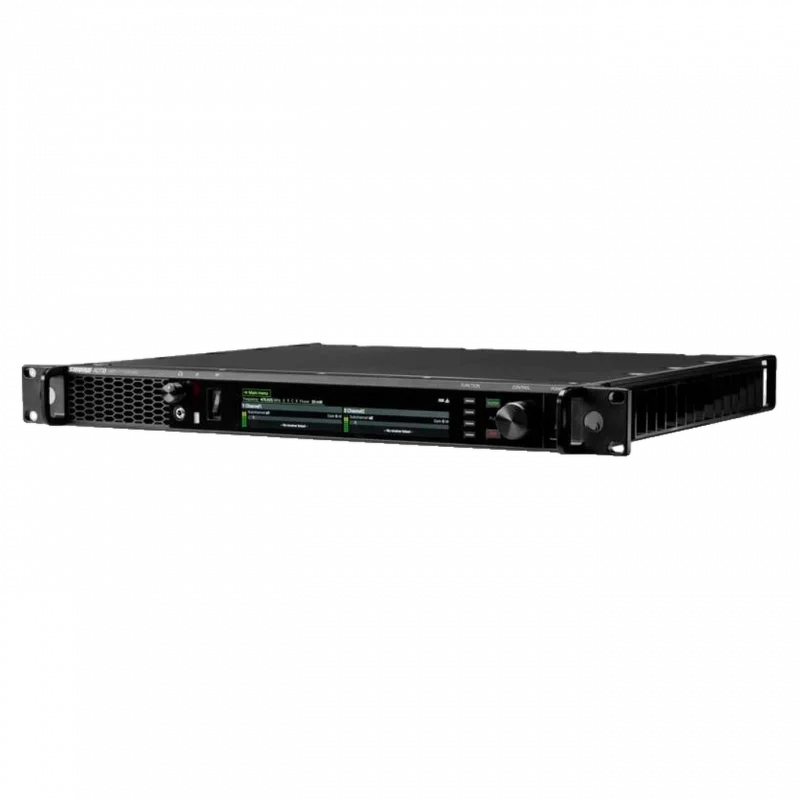

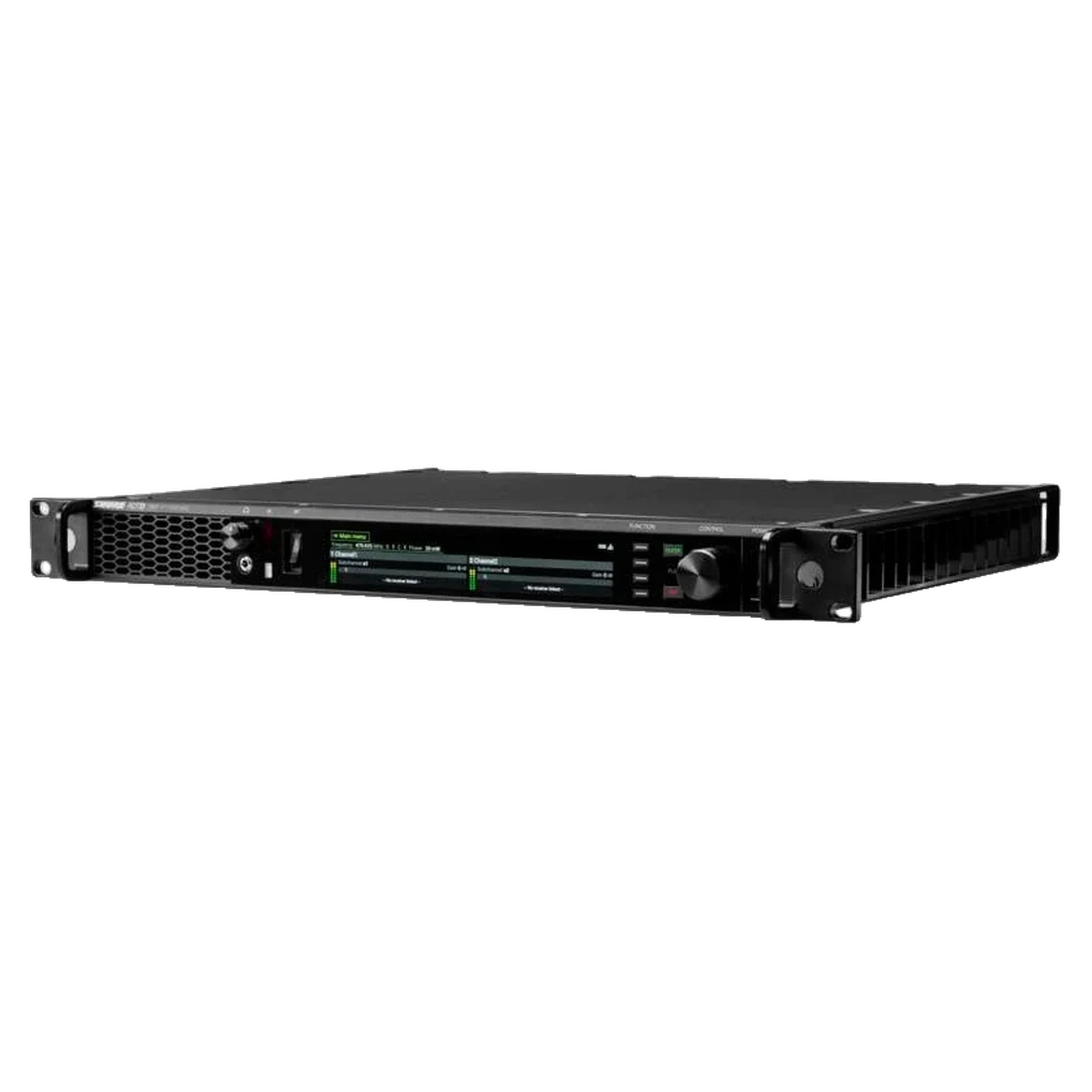

Shure ADTD, Axient Digital PSM kişisel monitör sistemi için geliştirilmiş iki radyolu, dijital kablosuz stereo vericidir. Shure WMAS teknolojisine dayanan Multi-Channel Wideband modu, tek bir RF taşıyıcısında birden fazla stereo kanal taşıyarak spektrumu verimli kullanır; patentli Spatial Diversity iletimi ise her ses kanalı için iki verici anteni kullanarak çok yollu yayılım (multipath) kaynaklı sorunlara karşı koruma sağlar. Geniş ayar aralığı turne ve festival kullanımını kolaylaştırırken, ShowLink ile ADXR bel tipi alıcıların tüm parametreleri monitör miks noktasından gerçek zamanlı yönetilebilir.
Öne Çıkan Özellikler
- İki radyo; Multi-Channel Wideband modunda radyo başına 4'e kadar stereo kanal (kanal kullanımı lisansa bağlı)
- Beş iletim modu: Multi-Channel Wideband, SC Narrowband, Narrowband, Analog FM ve Axient Digital Standard (PTP)
- Spatial Diversity iletimi ve isteğe bağlı dahili anten birleştirme
- Dijital modlarda şifreli RF iletimi
- ShowLink ile ADXR alıcıların uzaktan, gerçek zamanlı kontrolü
- Analog, AES3, Dante ve AES67 ses girişleri; Wireless Workbench ile ağ üzerinden kontrol
- 6,6 inç renkli ön panel ekranı ve 5 segmentli RF kanal kalitesi göstergesi
- Kilitli AC güç girişi ve AC aktarım çıkışı; yedekli güç için DC modüllü sürüm
Teknik Özellikler
| RF taşıyıcı frekans aralığı | 470 – 1260 MHz (bölgeye ve banda göre değişir) |
|---|
| Çalışma menzili | 100 m (ortam koşullarına bağlı) |
|---|
| RF ayar adımı | 25 kHz (tipik) |
|---|
| Gecikme | Dijital en fazla 2,8 ms; Analog FM 1,29 ms |
|---|
| Ses frekans yanıtı | 20 Hz – 15 kHz (±1 dB) |
|---|
| Sinyal/gürültü oranı | 110 dB (dijital, tipik) |
|---|
| Spektral verimlilik (6 MHz başına) | Multi-Channel Wideband 28, Narrowband ve SC Narrowband 17, Analog FM 9 kanal |
|---|
| Ses girişleri | 4 adet XLR / 6,35 mm TRS kombo (analog veya AES3 seçilebilir) |
|---|
| Ağ bağlantısı | 4 adet Ethernet (ağ kontrolü, Dante birincil/ikincil); Dante 24 bit, 48/96 kHz |
|---|
| RF çıkışları | 2 adet BNC (50 Ω) |
|---|
| Kulaklık çıkışı | Ön panelde 3,5 mm, ses seviyesi ayarlı |
|---|
| Güç | 100–240 V AC, 50–60 Hz; DC modüllü sürümde 12–48 V DC |
|---|
| Boyutlar | 44 × 482 × 385 mm (Y × G × D), 1U |
|---|
Uyumluluk
ADTD, Axient Digital PSM ailesinin ADXR bel tipi alıcılarıyla çalışır. ShowLink uzaktan kontrol için Shure AD610 erişim noktası gereklidir. Kanal kapasitesi, ayrı satılan 1 ve 4 kanallık kalıcı genişletme lisanslarıyla artırılabilir.
BTK'nın izin verdiği frekans bandında kullanılır.
