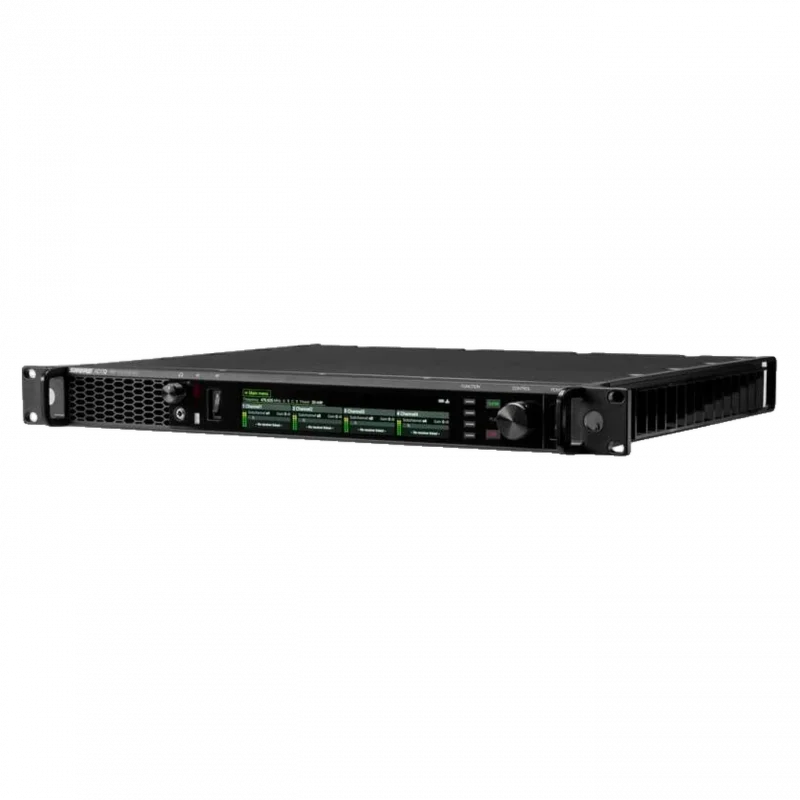

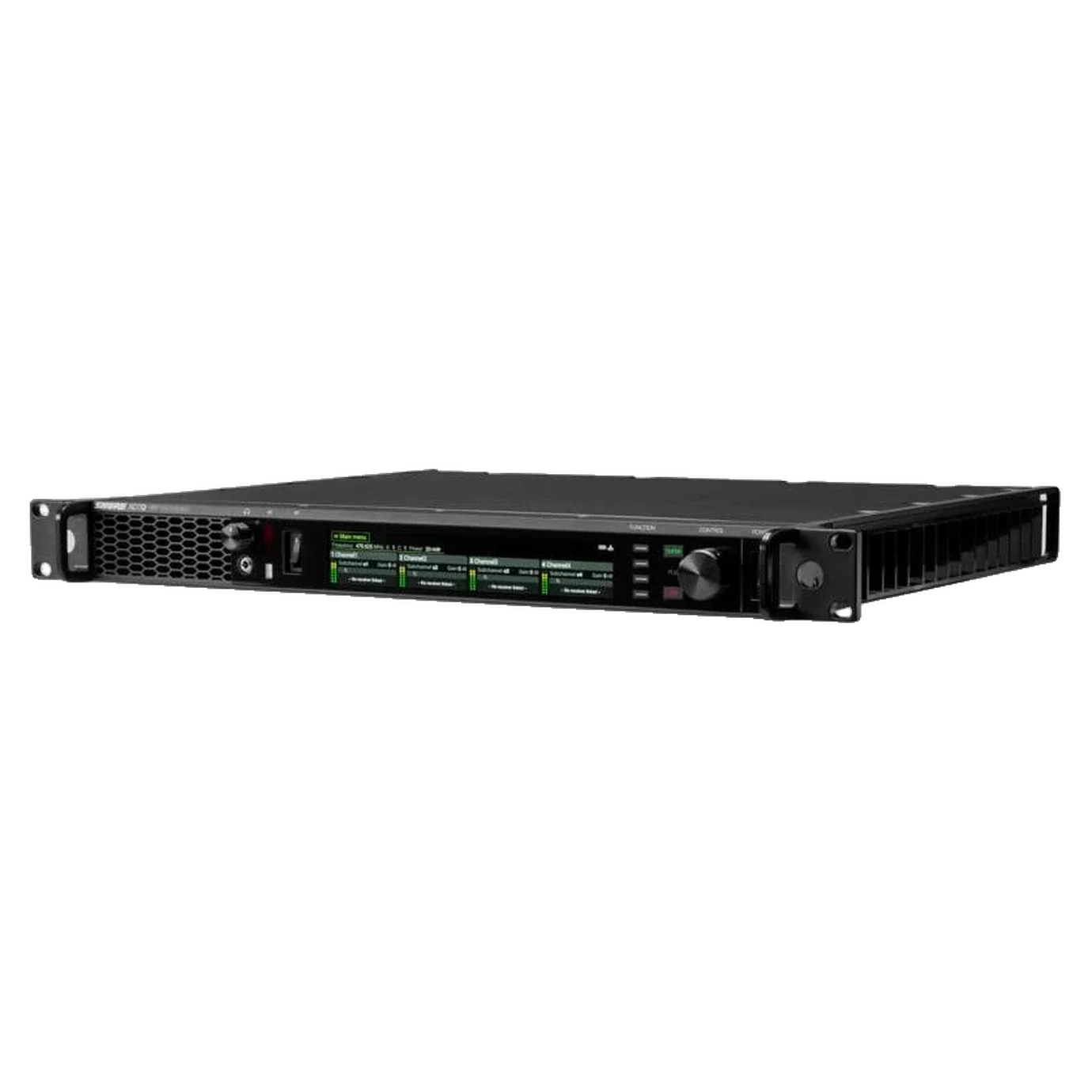

Shure ADTQ, Axient Digital PSM kişisel monitör sistemi için geliştirilmiş dört radyolu, dijital kablosuz stereo vericidir; büyük sahne, turne, festival ve yayın prodüksiyonlarında çok sayıda monitör miksini tek bir 1U cihazdan yönetmek için tasarlanmıştır. Shure WMAS tabanlı Multi-Channel Wideband modu tek RF taşıyıcısında birden fazla stereo kanal taşıyarak spektrumu verimli kullanır; patentli Spatial Diversity iletimi çok yollu yayılım kaynaklı kesintilere karşı koruma sağlar. ShowLink ile ADXR alıcıların parametreleri monitör miks noktasından gerçek zamanlı değiştirilebilir.
Öne Çıkan Özellikler
- Dört radyo; Multi-Channel Wideband modunda radyo başına 4'e kadar stereo kanal (kanal kullanımı lisansa bağlı)
- Beş iletim modu: Multi-Channel Wideband, SC Narrowband, Narrowband, Analog FM ve Axient Digital Standard (PTP)
- Spatial Diversity iletimi ve harici birleştirici ihtiyacını azaltan dahili anten birleştirme
- Dijital modlarda şifreli RF iletimi
- ShowLink ile ADXR alıcıların uzaktan, gerçek zamanlı kontrolü
- Analog, AES3, Dante ve AES67 ses girişleri; Wireless Workbench ile ağ üzerinden kontrol
- 6,6 inç renkli ön panel ekranı ve 5 segmentli RF kanal kalitesi göstergesi
- Kilitli AC güç girişi ve AC aktarım çıkışı; yedekli güç için DC modüllü sürüm (ADTQDC)
Teknik Özellikler
| RF taşıyıcı frekans aralığı | 470 – 1260 MHz (bölgeye ve banda göre değişir) |
|---|
| Çalışma menzili | 100 m (ortam koşullarına bağlı) |
|---|
| RF ayar adımı | 25 kHz (tipik) |
|---|
| Gecikme | Dijital en fazla 2,8 ms; Analog FM 1,29 ms |
|---|
| Ses frekans yanıtı | 20 Hz – 15 kHz (±1 dB) |
|---|
| Sinyal/gürültü oranı | 110 dB (dijital, tipik) |
|---|
| Toplam harmonik distorsiyon | Dijital %0,01'in altında (tipik) |
|---|
| Spektral verimlilik (6 MHz başına) | Multi-Channel Wideband 28, Narrowband ve SC Narrowband 17, Analog FM 9 kanal |
|---|
| Ses girişleri | 8 adet XLR / 6,35 mm TRS kombo (analog veya AES3 seçilebilir) |
|---|
| Ağ bağlantısı | 4 adet Ethernet (ağ kontrolü, Dante birincil/ikincil); Dante 24 bit, 48/96 kHz |
|---|
| RF çıkışları | 4 adet BNC (50 Ω) |
|---|
| Kulaklık çıkışı | Ön panelde 3,5 mm, ses seviyesi ayarlı |
|---|
| Güç | 100–240 V AC, 50–60 Hz; ADTQDC sürümünde 12–48 V DC |
|---|
| Boyutlar | 44 × 482 × 385 mm (Y × G × D), 1U |
|---|
| Ağırlık | 4,7 kg (ADTQ), 5,0 kg (ADTQDC) |
|---|
Uyumluluk
ADTQ, Axient Digital PSM ailesinin ADXR bel tipi alıcılarıyla çalışır. ShowLink uzaktan kontrol için Shure AD610 erişim noktası gereklidir. Kanal kapasitesi, ayrı satılan 1 ve 4 kanallık kalıcı genişletme lisanslarıyla artırılabilir.
BTK'nın izin verdiği frekans bandında kullanılır.
