Shure ADX1M, Axient Digital ADX serisinin kompakt, ShowLink özellikli mikro bel tipi vericisidir. Küçük ve yuvarlatılmış formu kostüm altında gizlemeyi kolaylaştırır; dahili adaptif anteni vücuda takılı kullanımda sinyali optimize eder ve dışarıda anten bulunmaz. Ultem PEI plastik gövde ısıya dayanıklıdır; sızdırmaz düğmeler ve gömme LEMO konnektör tere ve neme karşı koruma sağlar. Tiyatro, müzikal, TV ve canlı prodüksiyonlarda yaka ve headset mikrofonlarla kullanılır.
Öne Çıkan Özellikler
- Kompakt boyut: 60,4 × 68 × 18 mm (klipssiz); pille birlikte 100 g
- Vücuda takılıyken sinyali optimize eden dahili adaptif anten

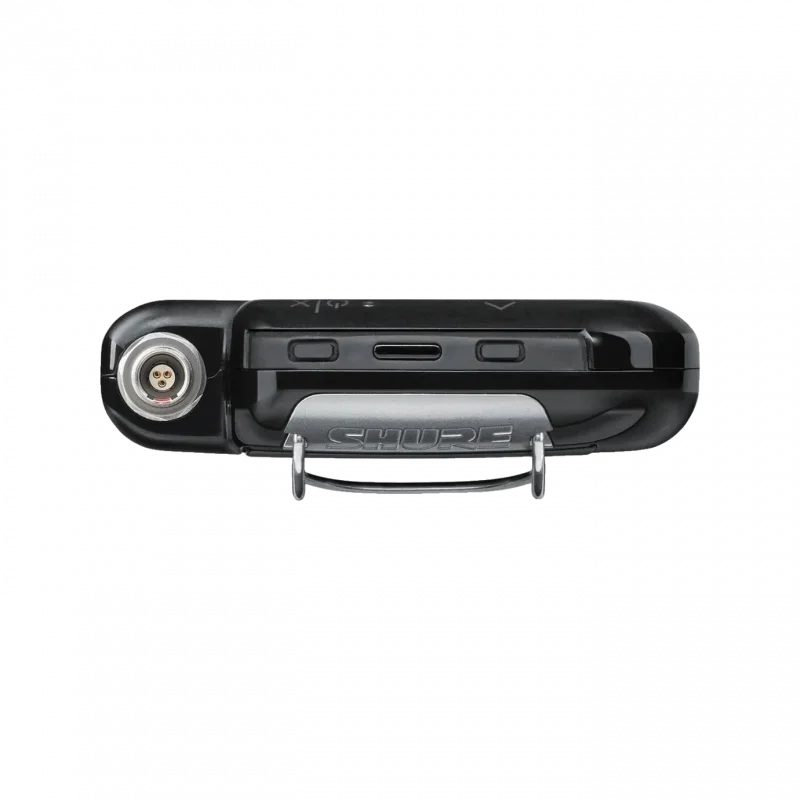

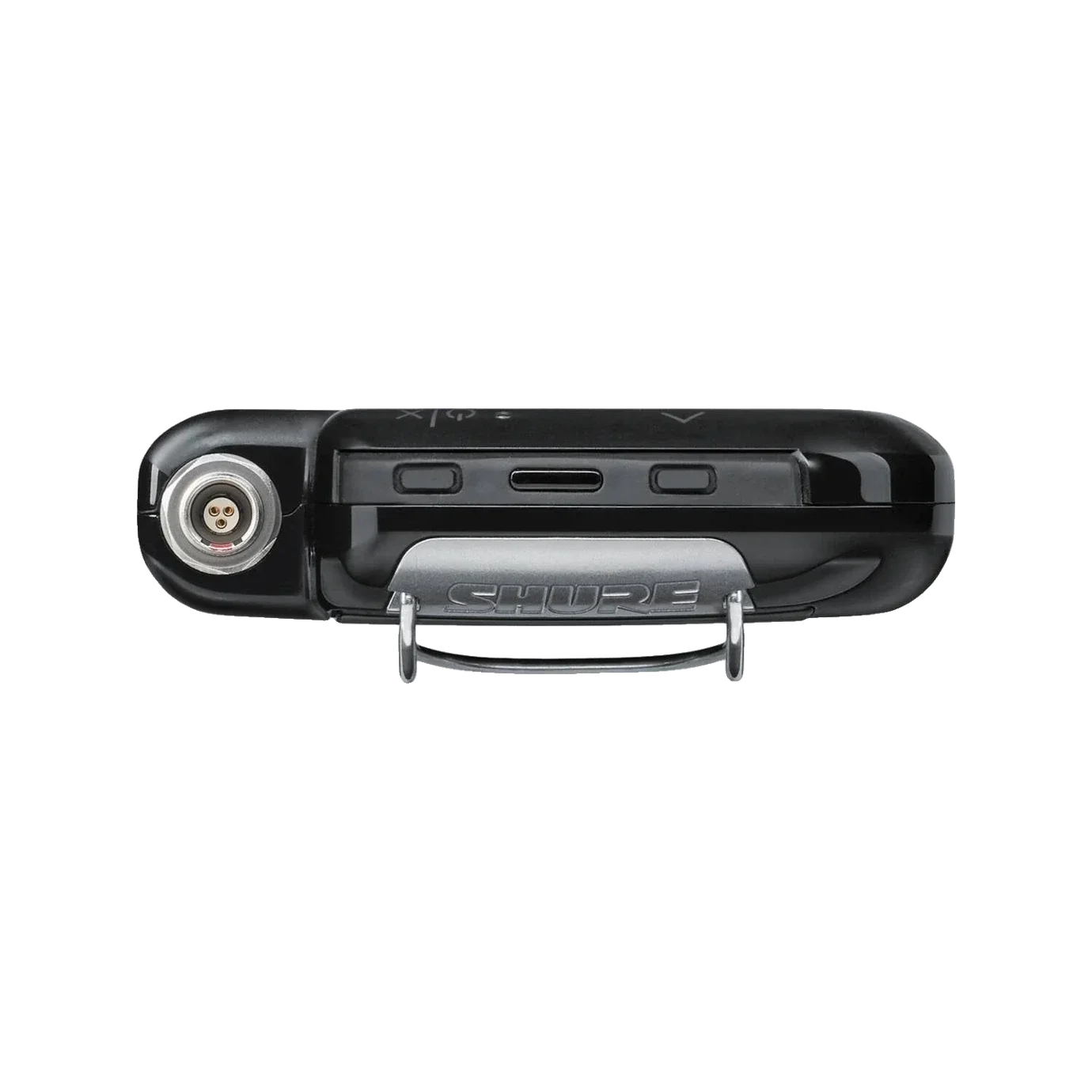

- Sızdırmaz düğmeler ve gömme LEMO 3 pin giriş ile tere ve neme karşı koruma

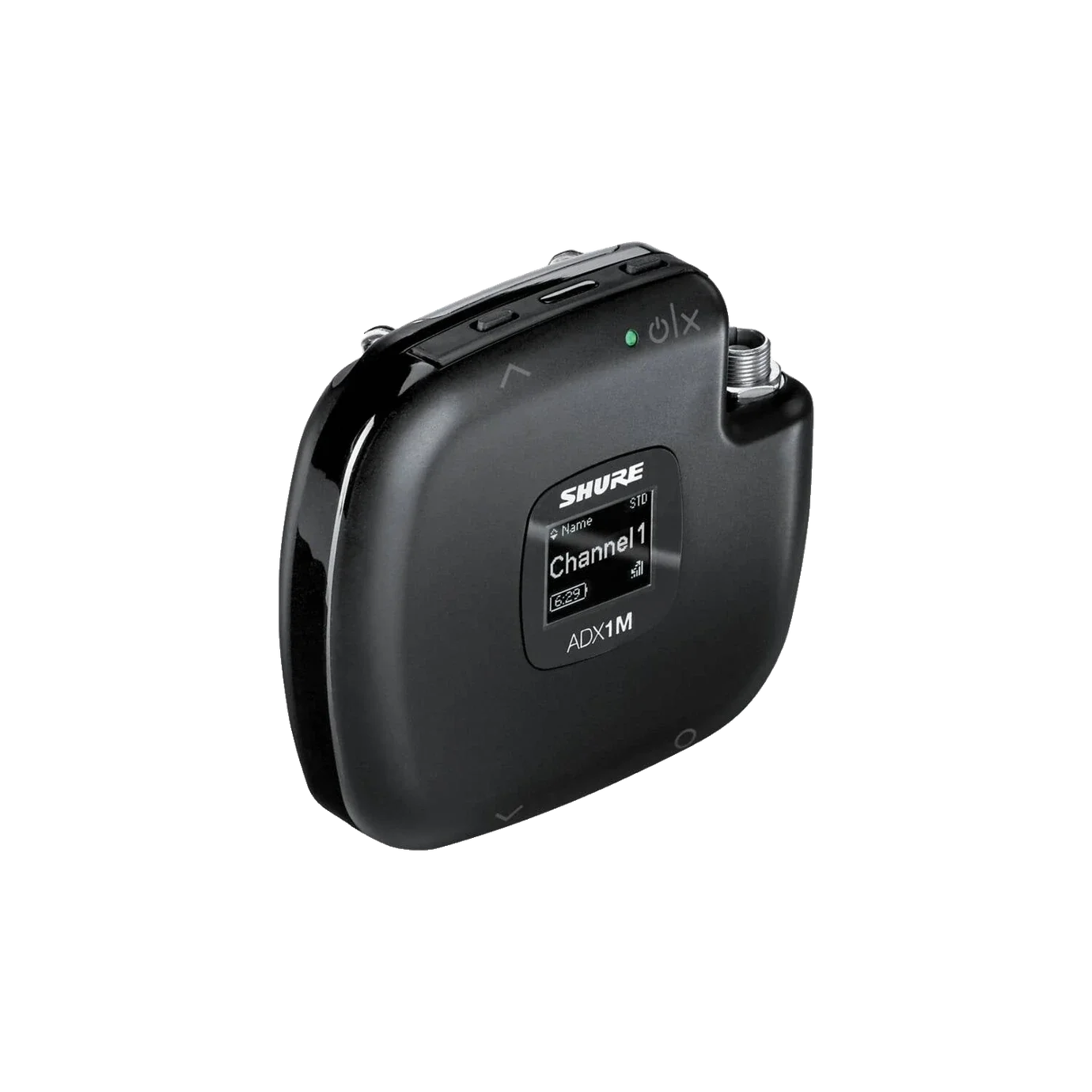

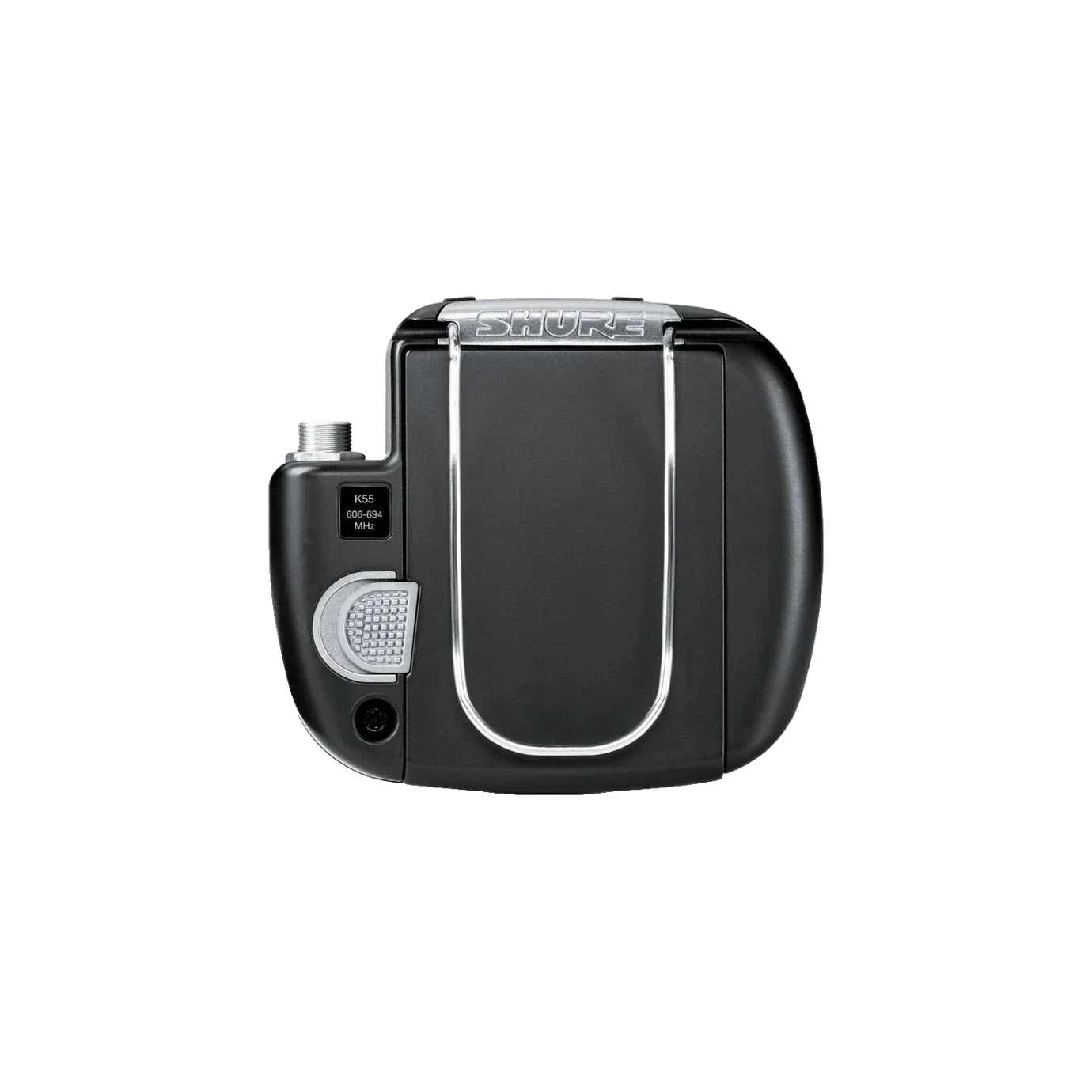

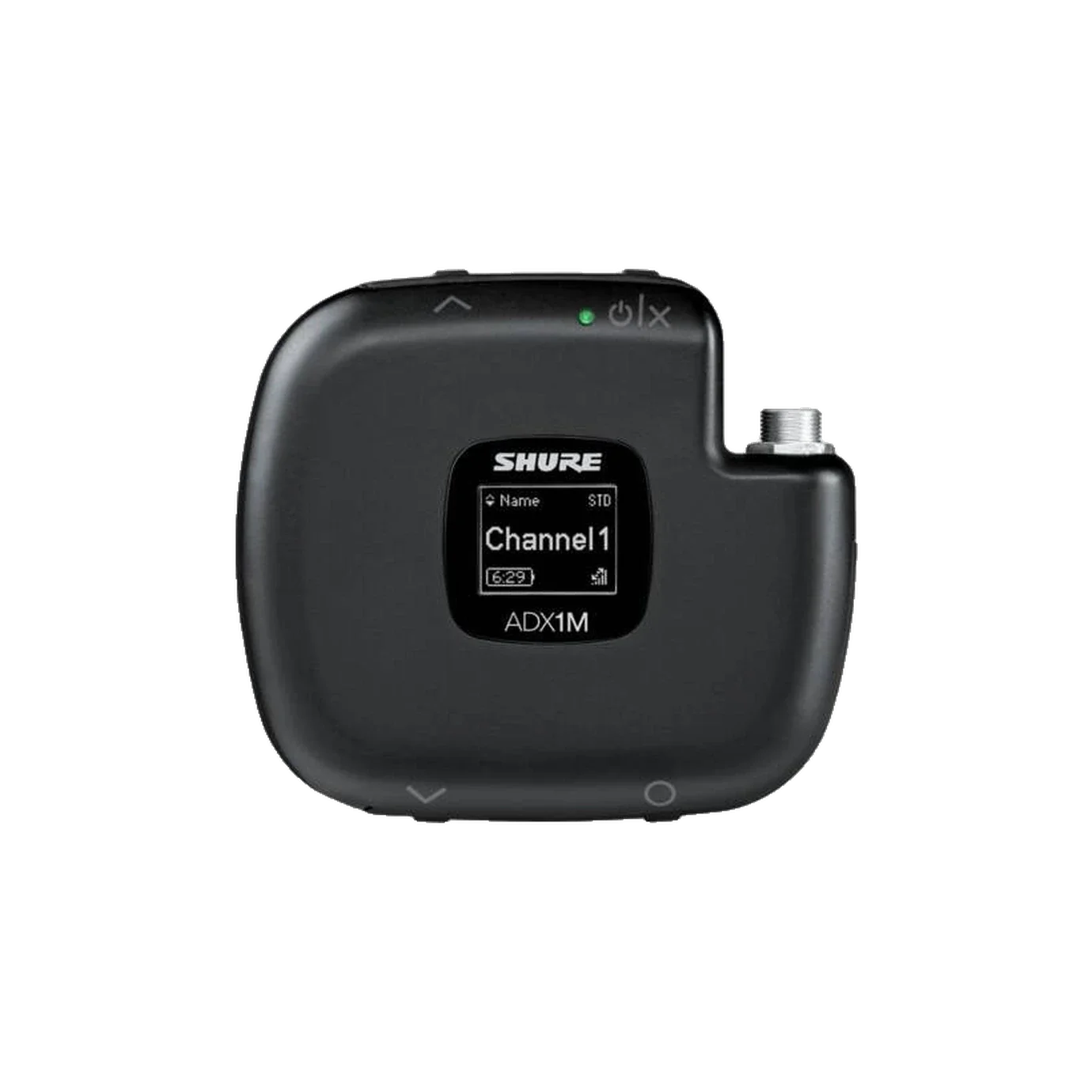

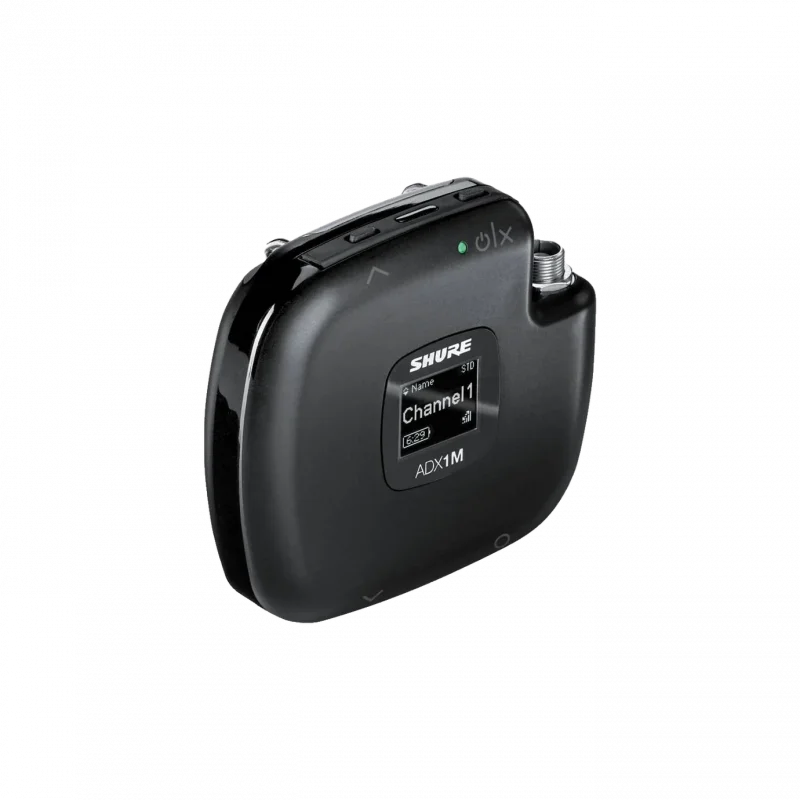

- Yüksek kontrastlı OLED ekran; çıkarılabilir kemer klipsi
- Diversity ShowLink ile uzaktan kontrol ve otomatik parazitten kaçınma; AES-256 şifreleme
- Standart ve Yüksek Yoğunluk (HD) iletim modları; seçilebilir RF gücü 2 / 10 / 20 mW (bölgeye göre)
- SB910M şarj edilebilir pil ile 10 mW'ta 7 saate kadar çalışma
- İki bel tipi verici ile Frequency Diversity (seçme modu) kullanımı
Teknik Özellikler
| Giriş | LEMO (3 pin), dengesiz |
|---|
| Giriş empedansı | 8,2 kΩ |
|---|
| En yüksek giriş seviyesi (1 kHz, %1 THD) | 8,5 dBV (7,5 Vpp) |
|---|
| Eşdeğer giriş gürültüsü (EIN) | -120 dBV, A-ağırlıklı, tipik (sistem kazancı +20 ve üzeri) |
|---|
| Mikrofon ofset aralığı | -12 ile +21 dB arası, 1 dB adımlarla |
|---|
| RF çıkış gücü | 2 / 10 / 20 mW (bölgeye göre değişir) |
|---|
| Anten | Dahili helisel |
|---|
| Kanal aralığı | Standart mod 350 kHz; HD mod 125 kHz |
|---|
| ShowLink | IEEE 802.15.4, 2,40–2,4835 GHz (16 kanal), 10 dBm EIRP (bölgeye göre) |
|---|
| Pil / pil ömrü | Shure SB910M Li-ion; 10 mW'ta 7 saate kadar |
|---|
| Boyutlar (Y × G × D) | 60,4 × 68,0 × 18,0 mm (klipssiz) |
|---|
| Ağırlık | 100 g (pille); 68 g (pilsiz) |
|---|
| Gövde | Plastik (Ultem PEI) |
|---|
| Çalışma sıcaklığı | -18 °C ile +50 °C |
|---|
Kutu İçeriği
- ADX1M mikro bel tipi verici
- Shure SB910M şarj edilebilir pil
- Kemer klipsi
Uyumluluk
Axient Digital AD4D, AD4Q ve ADX5D alıcılarla çalışır; alıcı ile aynı frekans bandı seçilmelidir. Giriş 3 pinli LEMO konnektördür; kullanılacak yaka veya headset mikrofonun LEMO uçlu olması gerekir. ShowLink için rack alıcılarda ağa bağlı AD610 erişim noktası, ADX5D ile Direct mod kullanılır. Opsiyonel aksesuarlar: AD651FOB konuşma (talk) düğmesi, yedek SB910M pil.
BTK'nın izin verdiği frekans bandında kullanılır.
