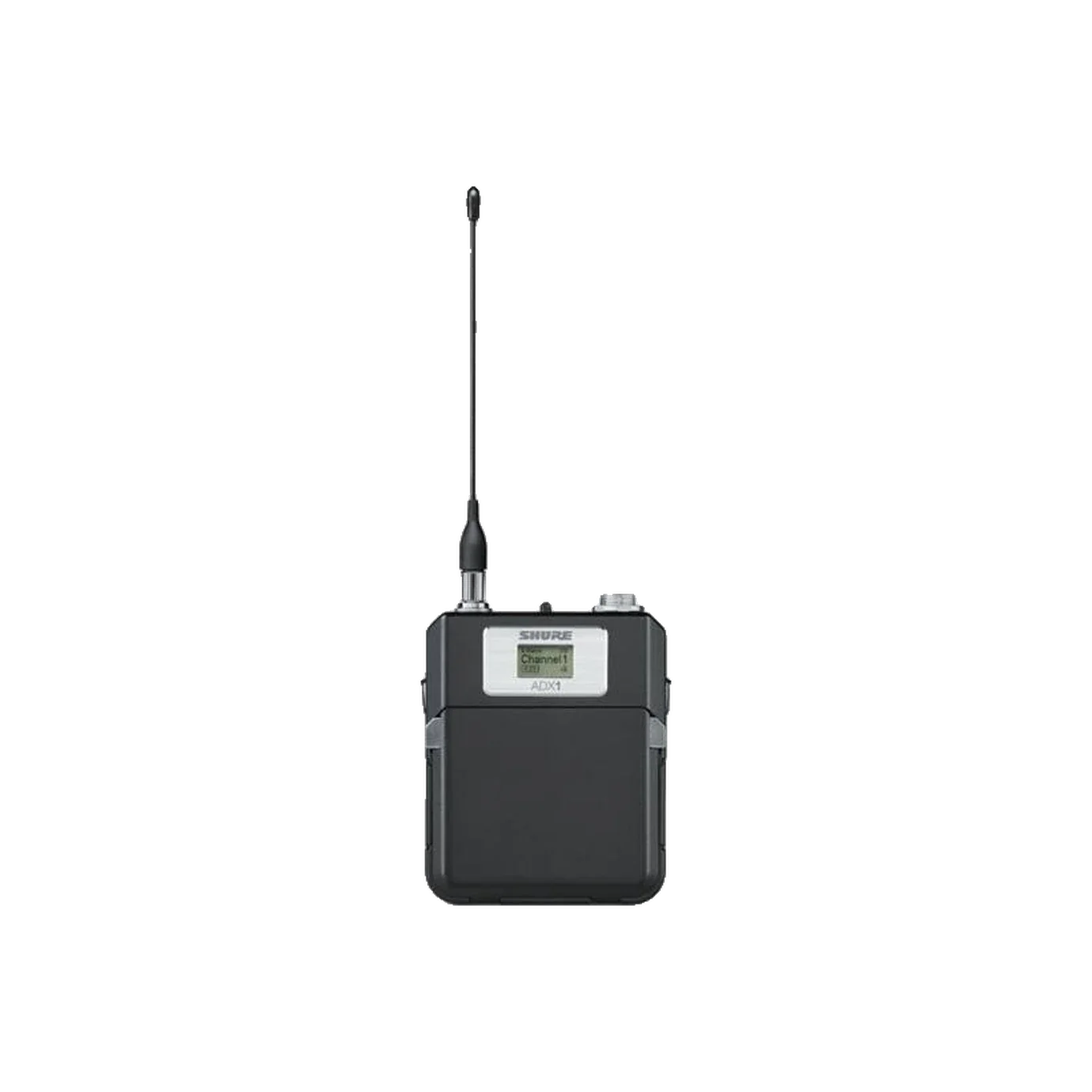

Shure ADX1, Axient Digital ADX serisinin ShowLink özellikli bel tipi vericisidir. TA4M (4 pinli mini) girişine TA4F konnektörlü yaka ve headset mikrofonları veya enstrüman kabloları bağlanır. Tiyatro ve müzikaller, konser, yayın ve konferans uygulamalarında verici ayarlarının performans sırasında uzaktan değiştirilebilmesi ve parazit durumunda otomatik önlem alınabilmesi büyük kolaylık sağlar. Hafif ve neme dayanıklı metal gövdede düğmeler ve güç anahtarı gizlenmiş durumdadır.
Öne Çıkan Özellikler
- 184 MHz ayar aralığı; Standart ve Yüksek Yoğunluk (HD) iletim modları
- Diversity ShowLink ile uzaktan kontrol ve otomatik parazitten kaçınma
- AES-256 şifreleme ile güvenli iletim
- SB910 şarj edilebilir pil ile 10 mW'ta 10 saate kadar; opsiyonel SB913 (3 × AAA) pil kızağı
- Şarj istasyonu için harici şarj kontakları

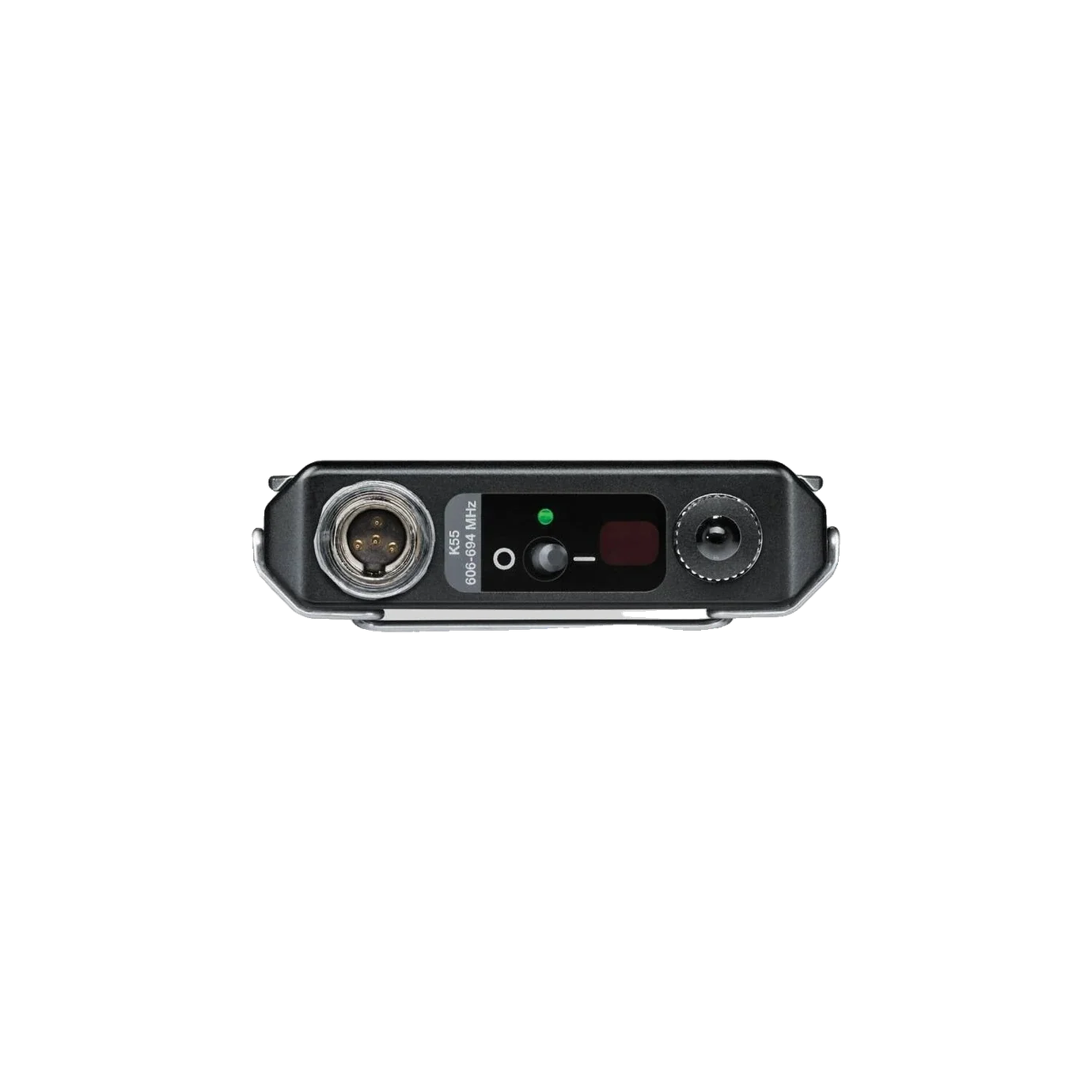

- Çıkarılabilir 1/4 dalga anten (SMA); gizlenmiş düğmeler ve güç anahtarı
- İki bel tipi verici ile Frequency Diversity (seçme modu) kullanımı
- Arkadan aydınlatmalı LCD; menü ve güç kilidi; seçilebilir RF gücü 2 / 10 / 40 mW (bölgeye göre)
Teknik Özellikler
| Giriş | TA4M (4 pinli erkek mini konnektör), dengesiz |
|---|
| Giriş empedansı | 910 kΩ |
|---|
| En yüksek giriş seviyesi (1 kHz, %1 THD) | Pad kapalı 8,5 dBV (7,5 Vpp); pad açık 20,5 dBV (30 Vpp) |
|---|
| Eşdeğer giriş gürültüsü (EIN) | -120 dBV, A-ağırlıklı, tipik (sistem kazancı +20 ve üzeri) |
|---|
| Mikrofon ofset aralığı | -12 ile +21 dB arası, 1 dB adımlarla |
|---|
| Ayar aralığı | 184 MHz (frekans bandı bölgeye göre değişir) |
|---|
| RF çıkış gücü | 2 / 10 / 40 mW (bölgeye göre değişir) |
|---|
| Anten | UHF 1/4 dalga, SMA konnektör, 50 Ω |
|---|
| Kanal aralığı | Standart mod 350 kHz; HD mod 125 kHz |
|---|
| ShowLink | IEEE 802.15.4, 2,40–2,4835 GHz (16 kanal), 10 dBm EIRP (bölgeye göre) |
|---|
| Pil / pil ömrü | Shure SB910 Li-ion; 10 mW'ta 10 saate kadar |
|---|
| Boyutlar (Y × G × D) | 91 × 68 × 19 mm |
|---|
| Ağırlık | 142 g (pilsiz) |
|---|
| Gövde / çalışma sıcaklığı | Alüminyum; -18 °C ile +45 °C |
|---|
Kutu İçeriği
- ADX1 bel tipi verici
- Shure SB910 şarj edilebilir pil
- 1/4 dalga anten (bölgeye göre)
- Kemer klipsi
- Fermuarlı çanta
Uyumluluk
Axient Digital AD4D, AD4Q ve ADX5D alıcılarla çalışır; alıcı ile aynı frekans bandı seçilmelidir. ShowLink için rack alıcılarda ağa bağlı AD610 erişim noktası, ADX5D ile Direct mod kullanılır. Opsiyonel aksesuarlar: SB913 AAA pil kızağı, SBC240 ağ bağlantılı ikili şarj istasyonu, AD651FOB konuşma (talk) düğmesi, WA610 taşıma kılıfı. LEMO konnektörlü versiyon ayrı model koduyla (ADX1LEMO3) sunulur.
BTK'nın izin verdiği frekans bandında kullanılır.
