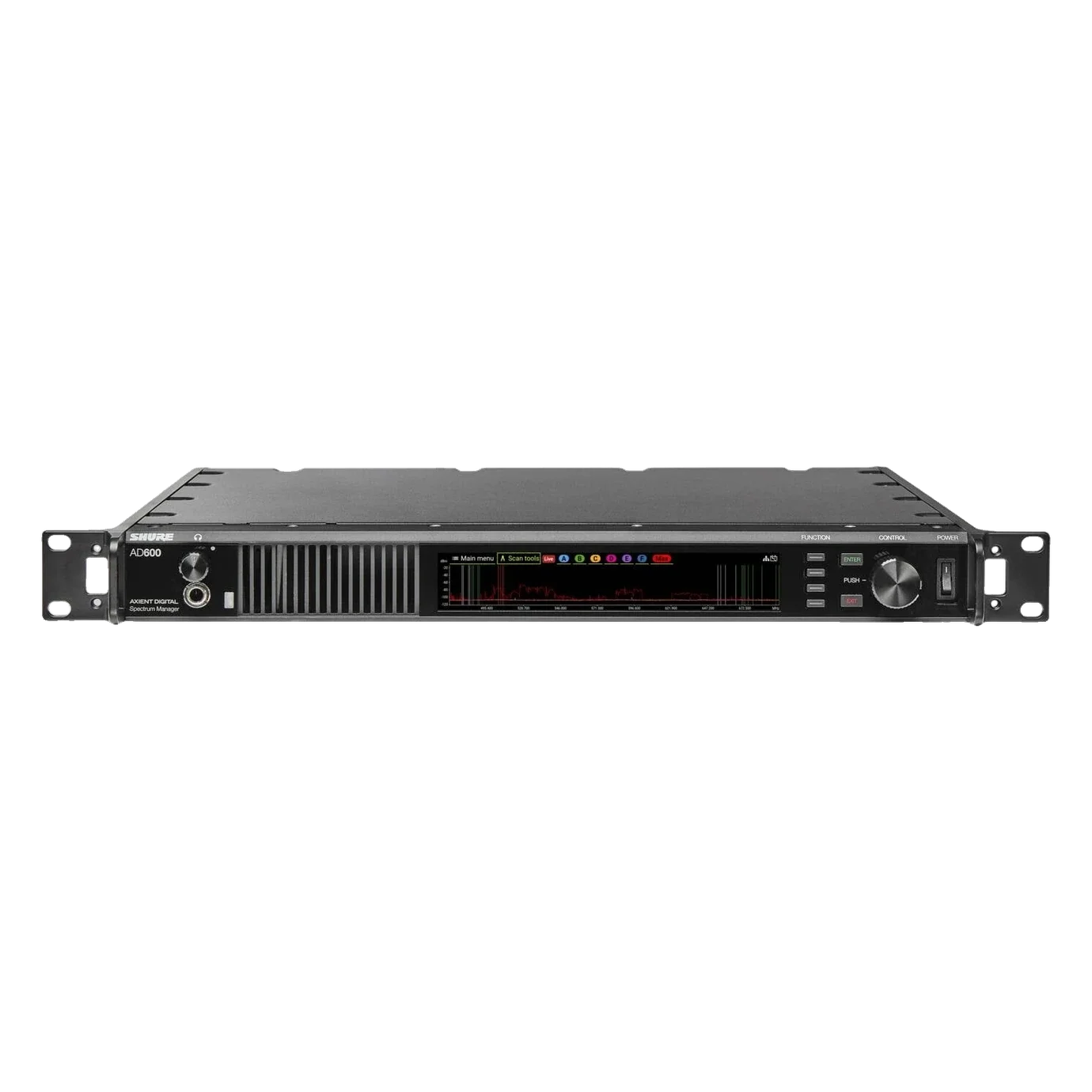

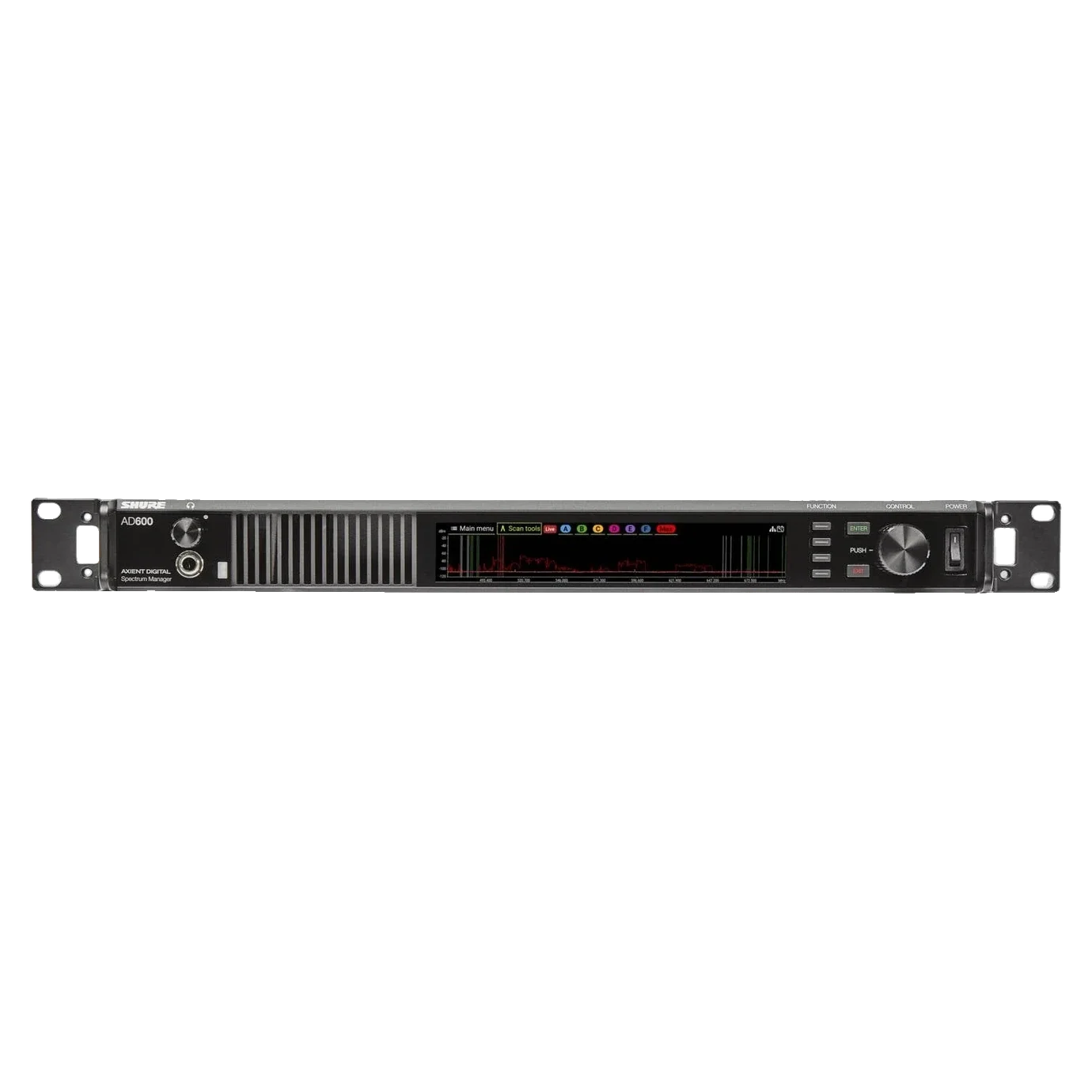

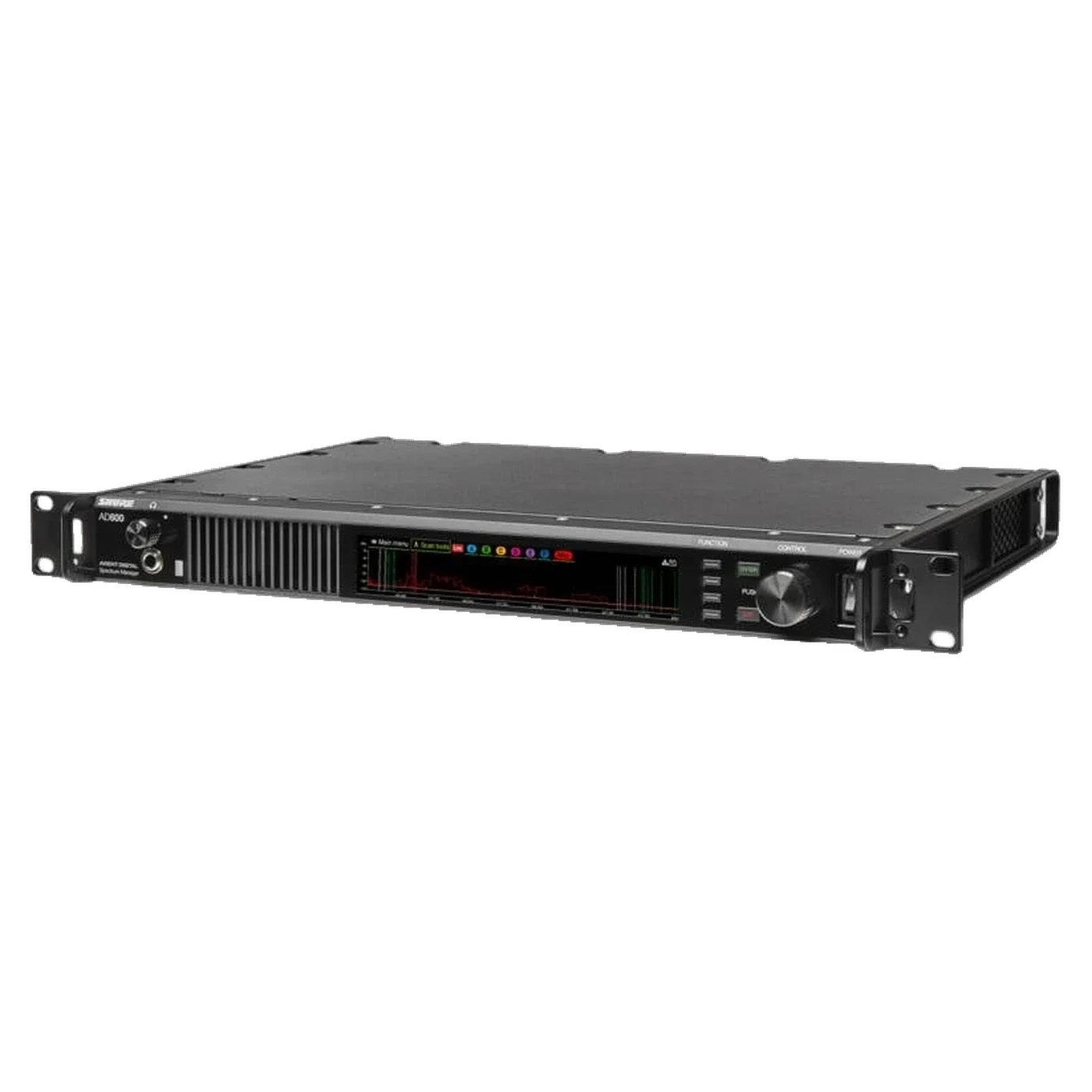

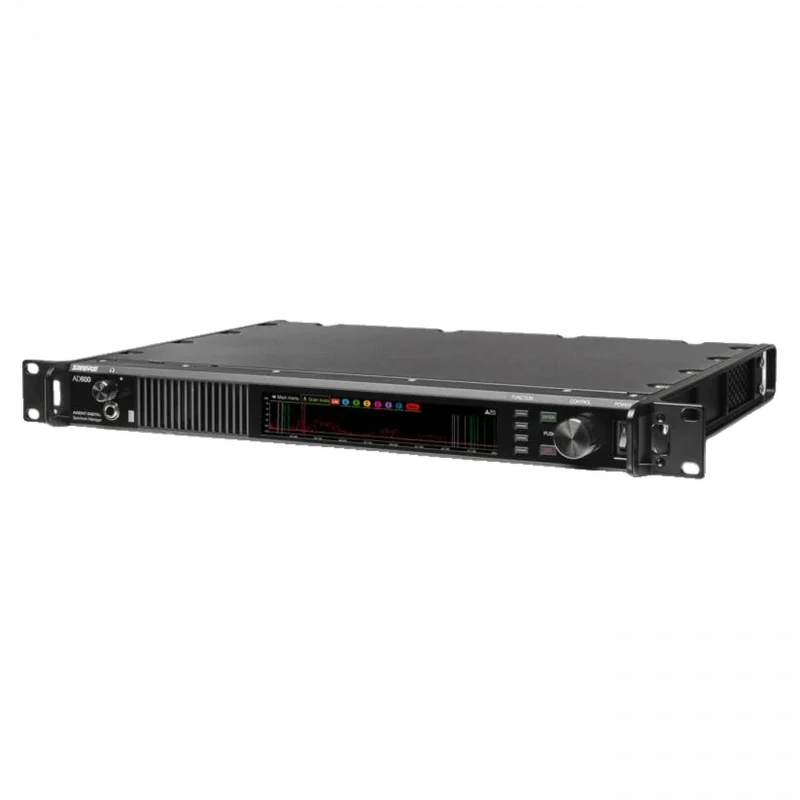

Shure AD600, Axient Digital ekosisteminin frekans planlama ve RF yönetim cihazıdır. 174 MHz ile 2 GHz arasında gerçek zamanlı tarama yapar, spektrumu 6,6 inç renkli ekranında gösterir ve yönlendirmeli (guided) koordinasyon menüleriyle frekansları planlayıp ağdaki cihazlara dağıtır. Konser, festival, yayın ve spor organizasyonlarında RF ortamını izlemek, veri kaydetmek ve parazit durumunda alıcılara temiz yedek frekans sağlamak için kullanılır.
Öne Çıkan Özellikler
- 174 MHz – 2 GHz ayar aralığı ile birden fazla frekans bandını tek cihazda tarama
- Hızlı, gerçek zamanlı tarama ve RF aktivitesinin sürekli izlenmesi
- Yönlendirmeli frekans koordinasyonu: planlama, tarama ve frekansların ağdaki cihazlara dağıtılması
- Frekans sunucusu işlevi: parazit durumunda alıcılara uyumlu yedek frekans gönderir
- Bias beslemesi açılıp kapatılabilen 6 BNC anten girişi; geniş bant, geniş alan veya koridor/parkur tipi kapsama düzenleri
- Listen ve Dante Browse özellikleriyle uyumlu cihazların demodüle sesini kulaklıktan izleme
- Tarama dosyaları ve olay kayıtlarını USB bellek ile dışa/içe aktarma ve yedekleme
- Wireless Workbench ile uyumlu; 4 portlu ağ arayüzü, kontrol portlarında PoE; AC ve DC beslemeli versiyonlar
Teknik Özellikler
| RF ayar aralığı | 174–2000 MHz |
|---|
| RF ayar adımı | 25 kHz / 200 kHz |
|---|
| Gürültü tabanı | -109 dBm (25 kHz çözünürlük bant genişliği), -100 dBm (200 kHz), tipik |
|---|
| İmaj bastırma | 90 dB üzeri |
|---|
| Sahte (spurious) tepki | -100 dBm altı, tipik |
|---|

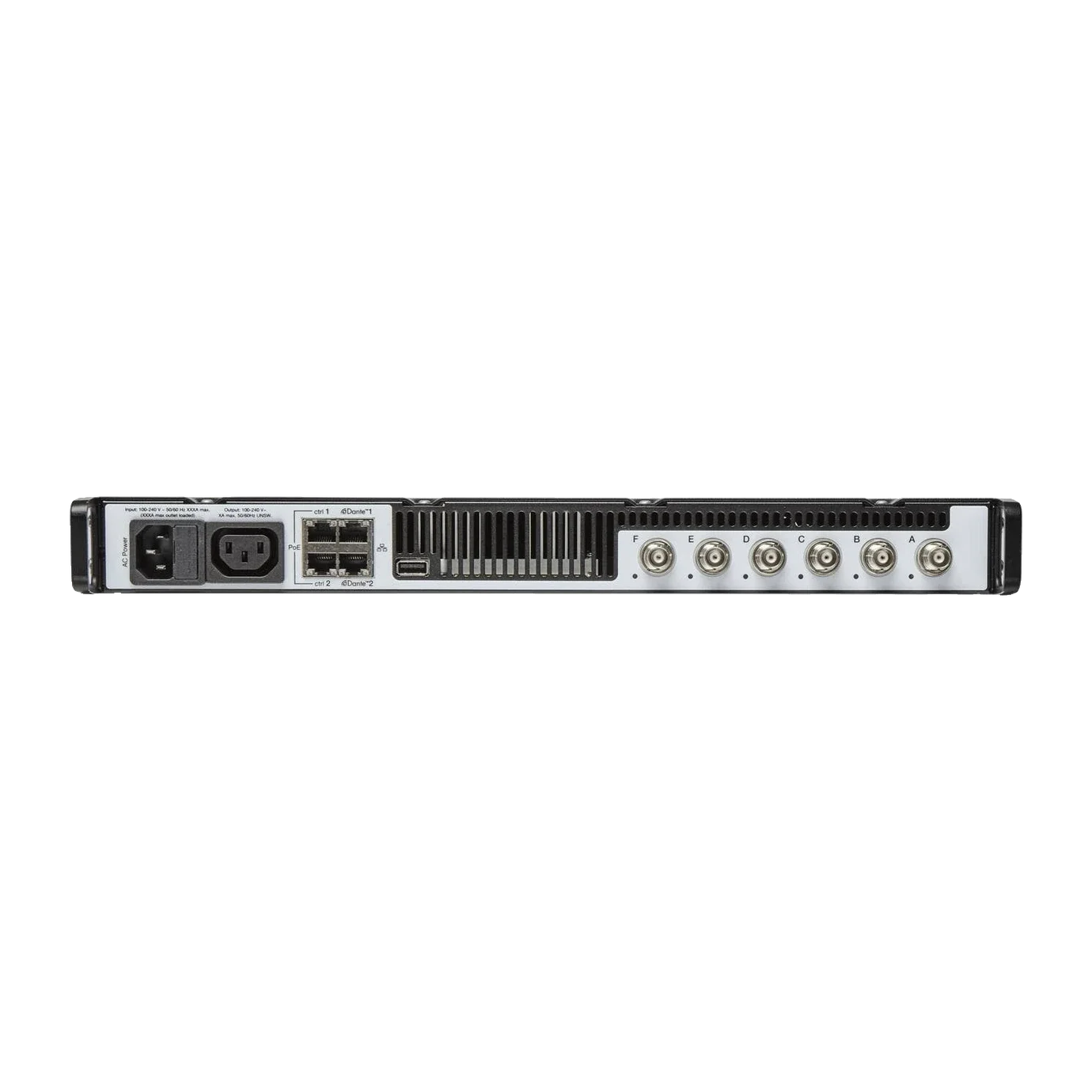

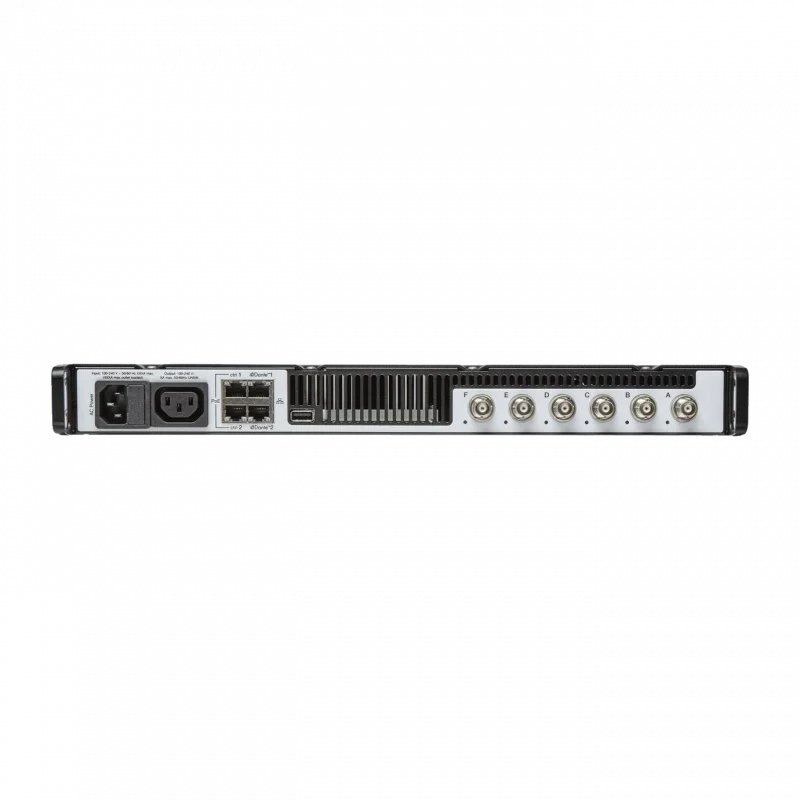

| Anten girişleri | 6 × BNC, 50 Ω; en yüksek giriş seviyesi +10 dBm |
|---|
| Anten bias gerilimi | 12–13,5 V DC; anten başına en fazla 150 mA, cihaz başına en fazla 450 mA |
|---|
| Ekran | 6,6 inç (16,75 cm) renkli ekran |
|---|
| Kulaklık çıkışı | 6,3 mm stereo, 20 Hz – 20 kHz (±3 dB), 63 Ω |
|---|
| Ağ arayüzü | 4 port Ethernet 10/100/1000 Mbps; yedekli Dante; kontrol portlarında PoE; DHCP veya manuel IP |
|---|
| Güç gereksinimi | 110–240 V AC, 50–60 Hz; akım 1,2 A |
|---|
| Çalışma sıcaklığı | -18 °C ile +50 °C |
|---|
| Boyutlar (Y × G × D) | 43,2 × 482,6 × 285,7 mm |
|---|
| Ağırlık | 3,7 kg |
|---|
| Gövde | Çelik |
|---|
Kutu İçeriği
- AD600 spektrum yöneticisi
- V-Lock kilitli güç kablosu (bölgeye göre)
- USB uzatma kablosu
- Rack montaj donanım kiti (90YT1371)
Uyumluluk
Axient Digital AD4D, AD4Q ve ADX5D alıcılarla aynı ağda çalışarak frekans koordinasyonu yapar ve parazit durumunda yedek frekans dağıtır; Wireless Workbench ile birlikte kullanılabilir. Koordinasyonda ULX-D, QLX-D gibi diğer Shure serileri için frekans havuzları oluşturulabilir; ağa bağlanmayan cihazlar sanal kanal olarak plana eklenebilir.
