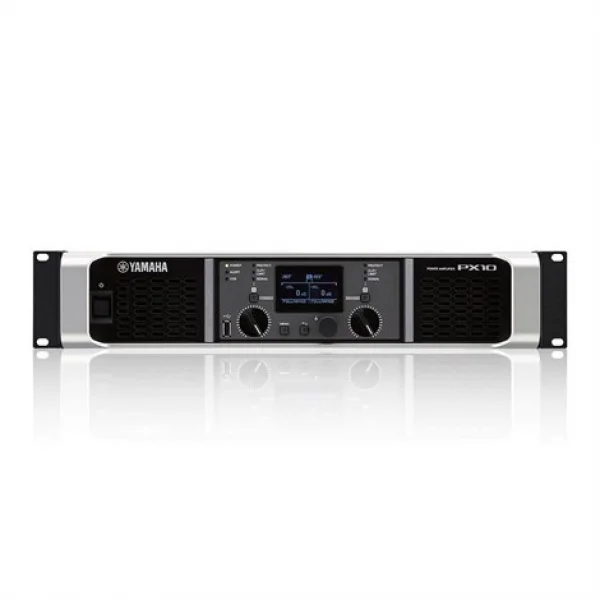

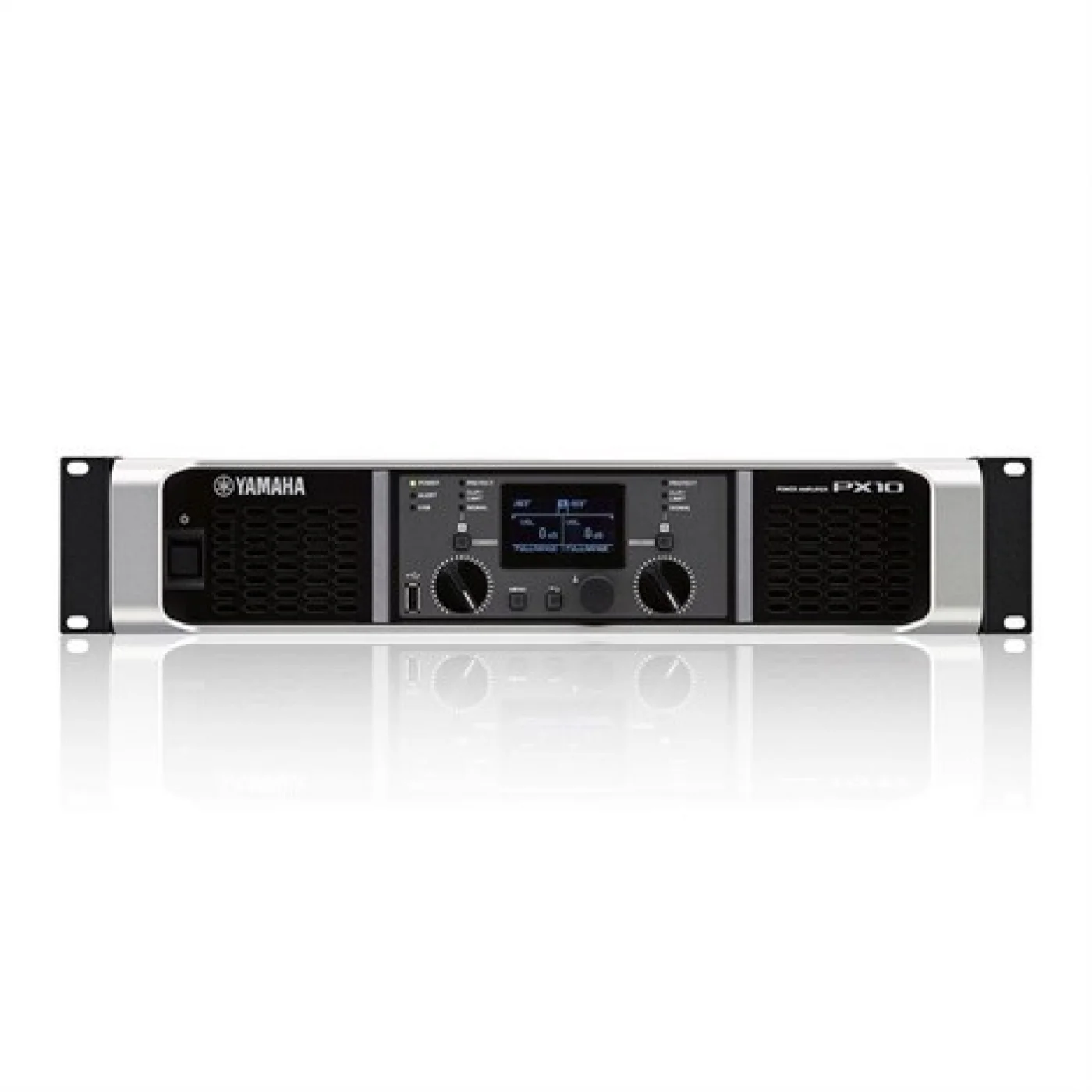

Yamaha PX10, profesyonel ses sistemlerinde yüksek güç ve gelişmiş sinyal işleme gereksinimlerini karşılamak üzere geliştirilmiş, 2 kanallı Class-D profesyonel güç amplifikatörüdür.
8 Ω yükte kanal başına 1000 W, 4 Ω yükte kanal başına 1200 W ve 2 Ω yükte kanal başına 700 W çıkış gücü sunan Yamaha PX10, yüksek verimli amplifikatör yapısını gelişmiş DSP özellikleriyle bir araya getirir.
PX10'un dahili DSP sistemi; parametrik EQ, crossover, filtre, delay, limiter ve hoparlör işlemci fonksiyonlarını doğrudan amplifikatör içerisinde kullanmaya olanak tanır. Yamaha pasif hoparlörleri için hazırlanmış speaker presetleri sayesinde uyumlu sistemlerin kurulumu ve yapılandırılması da kolaylaştırılır.
| Yük Empedansı | Çıkış Gücü |
|---|---|
| 8 Ω | 1000 W x 2 |
| 4 Ω | 1200 W x 2 |
| 2 Ω | 700 W x 2 |
Bu çıkış değerleri Yamaha tarafından 1 kHz, non-clip, 20 ms burst ve her iki kanal sürülürken belirtilmiştir.
PX10'da Power Boost Mode bulunmaz. PX10'un tasarımı, iki kanalda yüksek güç çıkışı sağlayacak şekilde hazırlanmıştır.
Yamaha PX10'un dahili DSP sistemi, amplifikatörü yalnızca hoparlörleri süren bir güç katı olmaktan çıkararak ses sisteminin temel işlem ihtiyaçlarını da karşılayan bir sistem bileşenine dönüştürür.
DSP üzerinden:
gibi işlemler gerçekleştirilebilir.
Speaker Processor bölümünde 6 bant PEQ, limiter ve delay kullanılabilir. Ayrıca Yamaha pasif hoparlörleri için fabrika speaker presetleri bulunur. Kullanıcı tarafından oluşturulan amplifikatör ayarları için 8 adet kullanıcı preset'i saklanabilir.
D-CONTOUR, Yamaha'nın farklı kullanım senaryolarına göre sistemin ses karakterini optimize etmek için geliştirdiği DSP fonksiyonudur.
PX10 üzerinde D-CONTOUR için:
seçenekleri bulunur.
Bu sayede amplifikatör ana PA sistemi veya sahne monitörü gibi farklı kullanım amaçlarına göre yapılandırılabilir.
PX10, farklı profesyonel ses sistemi yapılandırmalarına uyum sağlayabilir.
Giriş sinyalinin yönlendirilmesi ve DSP yapısı sayesinde tam aralıklı hoparlör, subwoofer ve bi-amp sistemleri gibi farklı uygulamalar gerçekleştirilebilir.
Dahili crossover, EQ, delay ve limiter özellikleri sayesinde sistemin temel işlem ihtiyaçlarının önemli bir bölümü amplifikatör üzerinden yönetilebilir.
PX10 profesyonel ses sistemlerinde kullanılan standart bağlantı seçeneklerini sunar.
USB 2.0 bağlantısı üzerinden amplifikatör ayarları, speaker presetleri ve log verileri aktarılabilir. USB bellek kullanılarak firmware güncellemesi de gerçekleştirilebilir.
Model: Yamaha PX10
Amplifikatör tipi: Class-D
Çıkış devresi: Dengeli çıkış devresi (BTL)
Kanal sayısı: 2
8 Ω çıkış gücü: 1000 W x 2
4 Ω çıkış gücü: 1200 W x 2
2 Ω çıkış gücü: 700 W x 2
Power Boost Mode: Yok
THD+N: %0,1 (1 kHz, 10 W)
THD+N: %0,3 (1 kHz, yarı güç)
Frekans tepkisi: ±1,0 dB (20 Hz – 20 kHz, 8 Ω)
Crosstalk: -60 dB'den düşük
Maksimum giriş seviyesi: +24 dBu
Giriş empedansı: 20 kΩ balanced / 10 kΩ unbalanced
DSP örnekleme frekansı: 48 kHz
A/D dönüştürücü: 24-bit lineer
D/A dönüştürücü: 24-bit lineer
Delay: 0–74 ms
Speaker Processor: 6 bant PEQ + limiter + delay
Kullanıcı preset'i: 8
Rack yüksekliği: 2U
Boyutlar (G x Y x D): 480 x 88 x 388 mm
Net ağırlık: 7,4 kg
Yamaha PX10;
için kullanılabilir.
PX10, yüksek güç çıkışına rağmen 480 x 88 x 388 mm ölçülerindeki 2U rack gövdesi içerisinde tasarlanmıştır.
7,4 kg net ağırlığı, yüksek güçlü amplifikatörün rack sistemlerine entegre edilmesini ve gerektiğinde taşınmasını kolaylaştırır.
Class-D amplifikatör teknolojisi, yüksek güç kapasitesinin kompakt bir gövde içerisinde sunulmasına yardımcı olurken dahili DSP, sistemin EQ, crossover, delay ve limiter gibi temel ihtiyaçlarının amplifikatör üzerinden yönetilmesini sağlar.
Yamaha PX10, PX serisinin en yüksek güç çıkışına sahip modelidir. 8 Ω'da 1000 W x 2 ve 4 Ω'da 1200 W x 2 çıkış gücü sayesinde yüksek güç gerektiren profesyonel pasif hoparlör sistemleri için güçlü bir amplifikasyon çözümü sunar.
Dahili DSP özellikleri sayesinde harici işlemci ihtiyacını azaltabilmesi, özellikle kompakt rack sistemlerinde önemli bir avantaj sağlar. EQ, crossover, delay ve limiter gibi işlemlerin doğrudan amplifikatör üzerinden yapılabilmesi sistem kurulumunu ve optimizasyonunu kolaylaştırır.
PX10; yüksek güç, kompakt rack yapısı ve gelişmiş DSP özelliklerini tek cihazda birleştirmek isteyen profesyonel ses sistemleri için güçlü bir seçenektir.
| Model | PX Series | ||||
|---|---|---|---|---|---|
 PX10 |  PX8 |  PX5 |  PX3 | ||
| Output power: 1kHz, Non-clip, 20msec Burst, Both channels driven | 8Ω | 1000W x 2 | 800W x 2 | 500W x 2 | 300W x 2 |
| 4Ω | 1200W x 2 | 1050W x 2 | 800W x 2 | 500W x 2 | |
| 2Ω | 700W x 2 | 600W x 2 | 500W x 2 | 300W x 2 | |
| 8Ω / Power Boost Mode | - | - | 800W x 1 | 600W x 1 | |
| 4Ω / Power Boost Mode | - | - | 1400W x 1 | 1000W x 1 | |
| Amplifier type (Output circuitry) | Class D, Balanced output circuit (BTL) | ||||
| THD+N | 1kHz, 10W | 0.1% | |||
| 1kHz, Half power | 0.3% | ||||
| Frequency Response | 1W, 8Ω, 20Hz to 20kHz | ±1.0dB | |||
| Crosstalk | Half Power, 8Ω, 1kHz, Vol max input 150Ω shunt | Less than -60dB | |||
| Dimensions (W x H x D) | 480 x 88 x 388mm (18-7/8" x 3-7/16" x 15-2/8") | ||||
| Net Weight | 7.4kg (16.31lb) | 7.2kg (15.87lb) | 6.9kg (15.21lb) | 6.9kg (15.21lb) | |
