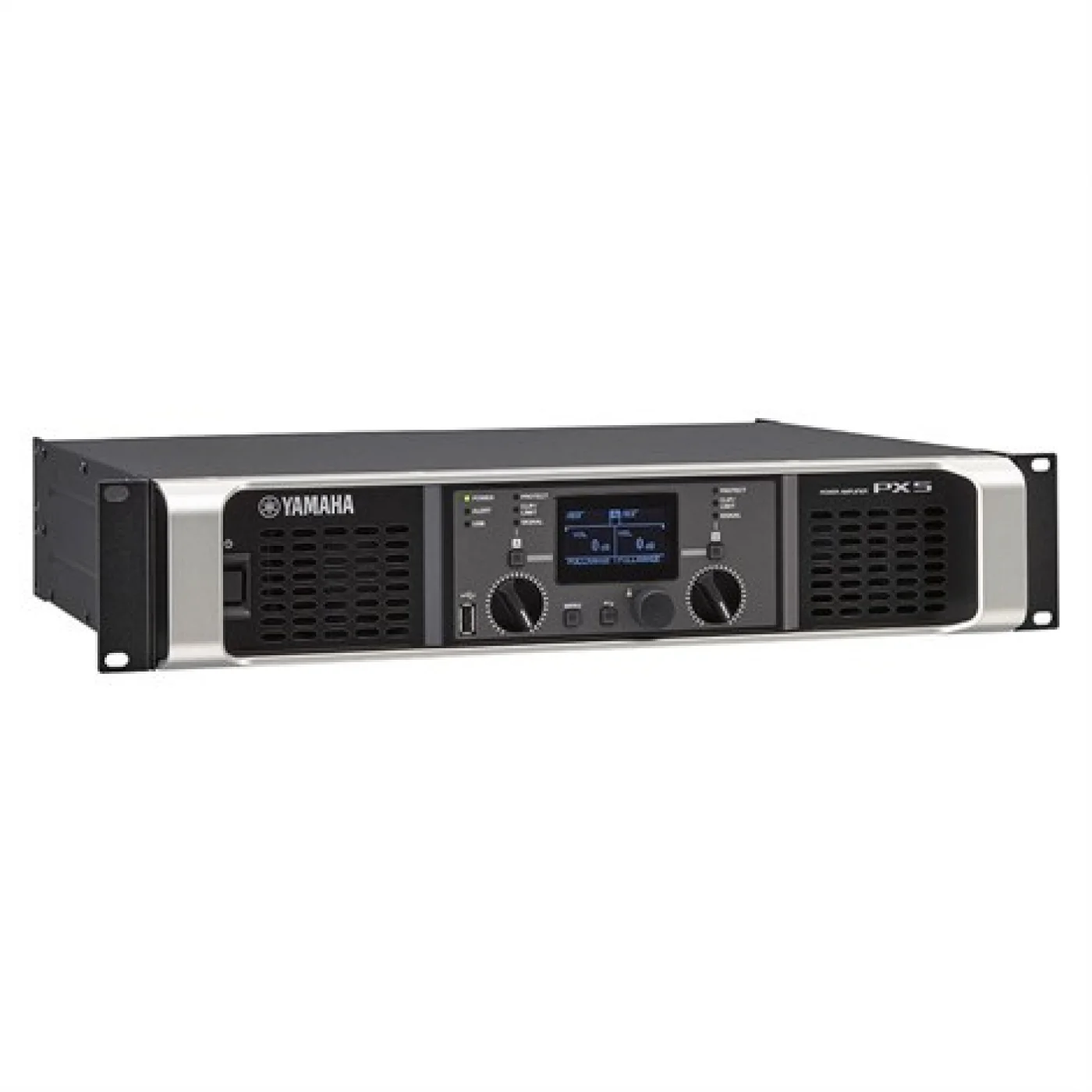

Yamaha PX5, profesyonel ses sistemleri, canlı performanslar, sahne uygulamaları ve sabit kurulumlar için geliştirilmiş, yüksek verimli 2 kanallı Class-D güç amplifikatörüdür.
8 Ω yükte kanal başına 500 W, 4 Ω yükte kanal başına 800 W ve 2 Ω yükte kanal başına 500 W çıkış gücü sunan Yamaha PX5, gelişmiş dahili DSP özellikleri ve Power Boost Mode sayesinde farklı hoparlör sistemi yapılandırmalarına uyum sağlar.
PX5'in dahili DSP sistemi; crossover, filtre, delay, limiter ve 6 bant parametrik EQ gibi işlevleri amplifikatör içerisinde sunarak harici işlemci ihtiyacını azaltır. Yamaha'nın speaker presetleri de uyumlu hoparlörlerle sistem kurulumunu kolaylaştırır.
| Yük Empedansı | Stereo Çıkış |
|---|---|
| 8 Ω | 500 W x 2 |
| 4 Ω | 800 W x 2 |
| 2 Ω | 500 W x 2 |
| Yük Empedansı | Power Boost |
|---|---|
| 8 Ω | 800 W x 1 |
| 4 Ω | 1400 W x 1 |
Power Boost Mode, iki kanalın güç kapasitesini tek çıkışta birleştirerek yüksek güç gerektiren tek bir hoparlör veya subwoofer kanalının sürülmesine olanak tanır. Bu mod kullanıldığında kullanılabilir kanal sayısı iki kanaldan bire düşer.
Yamaha PX5, güç amplifikatörü ile birlikte temel hoparlör işlem fonksiyonlarını da bünyesinde barındırır.
Dahili DSP üzerinden:
gibi işlemler gerçekleştirilebilir.
Bu özellikler sayesinde PX5, harici bir DSP işlemcinin gerekli olmadığı daha kompakt sistemlerde amplifikatör ve hoparlör işlemcisinin tek cihaz içerisinde birleştirilmesine olanak sağlar.
PX5'in Speaker Processor bölümü, hoparlör sisteminin ihtiyaçlarına göre temel DSP işlemlerinin yapılandırılmasına olanak tanır.
Speaker Processor içerisinde EQ, filtreleme, polarity, level, limiter ve delay gibi parametreler kullanılabilir. Yamaha'nın hazır speaker presetleri ile uyumlu Yamaha hoparlörlerin sisteme dahil edilmesi daha kolay hale gelir.
Yamaha'nın D-CONTOUR teknolojisi, amplifikatörün farklı kullanım amaçlarına göre ses karakterinin optimize edilmesini sağlar.
PX5 üzerinde:
seçenekleri bulunur.
Bu yapı sayesinde PX5, ana PA sistemi veya sahne monitörü gibi farklı uygulamalara göre yapılandırılabilir.
PX5, farklı hoparlör sistemi yapılandırmalarına uyum sağlayacak şekilde tasarlanmıştır.
Desteklenen sistem yapılandırmaları arasında:
bulunur.
Giriş yönlendirmesinde ise Dual, Parallel, Single ve SUM seçenekleri kullanılabilir.
Bu özellikler PX5'in tam aralıklı pasif hoparlörlerden subwoofer sistemlerine ve bi-amp uygulamalarına kadar farklı profesyonel ses sistemlerinde kullanılabilmesini sağlar.
PX5, profesyonel ses sistemlerinde kullanılan standart bağlantı seçeneklerine sahiptir.
USB bağlantısı üzerinden panel ayarları ve diğer sistem verileri aktarılabilir. Ayrıca panel kilitleme fonksiyonu ile belirlenen sistem ayarlarının yanlışlıkla değiştirilmesi önlenebilir.
Model: Yamaha PX5
Amplifikatör tipi: Class-D
Çıkış devresi: Dengeli çıkış devresi (BTL)
Kanal sayısı: 2
8 Ω çıkış gücü: 500 W x 2
4 Ω çıkış gücü: 800 W x 2
2 Ω çıkış gücü: 500 W x 2
8 Ω Power Boost: 800 W x 1
4 Ω Power Boost: 1400 W x 1
THD+N: %0,1 (1 kHz, 10 W)
THD+N: %0,3 (1 kHz, yarı güç)
Frekans tepkisi: ±1,0 dB (20 Hz – 20 kHz, 8 Ω)
Sinyal/Gürültü oranı: 100 dB, A-weighted
Crosstalk: -60 dB'den düşük
DSP örnekleme frekansı: 48 kHz
A/D – D/A: 24-bit lineer
Oversampling: 128x
Rack yüksekliği: 2U
Boyutlar (G x Y x D): 480 x 88 x 388 mm
Net ağırlık: 6,9 kg
Yamaha PX5;
için kullanılabilir.
PX5, 480 x 88 x 388 mm ölçülerindeki 2U rack gövdesi içerisinde yüksek güç ve DSP özelliklerini bir araya getirir.
6,9 kg net ağırlığı sayesinde rack sistemlerine kolayca entegre edilebilir ve mobil profesyonel ses sistemlerinde taşınabilirlik avantajı sağlar.
Class-D amplifikatör teknolojisi, yüksek verimlilik ve kompakt yapı sunarken dahili DSP sistemi, sistemin temel sinyal işleme ihtiyaçlarının amplifikatör üzerinden gerçekleştirilmesine olanak tanır.
Yamaha PX5, orta ve yüksek güç gerektiren pasif hoparlör sistemleri için güçlü ve esnek bir amplifikasyon çözümüdür.
8 Ω'da 500 W x 2 ve 4 Ω'da 800 W x 2 çıkış gücünün yanı sıra Power Boost Mode ile 4 Ω'da tek kanalda 1400 W'a kadar güç sağlayabilmesi, PX5'i farklı hoparlör ve subwoofer yapılandırmaları için oldukça esnek hale getirir.
Dahili DSP; EQ, crossover, filtre, delay ve limiter gibi temel işlemleri amplifikatör içerisinde sunarken Yamaha speaker presetleri sistem kurulumunu kolaylaştırır.
PX5; yüksek güç, gelişmiş DSP, Power Boost özelliği ve kompakt 2U rack tasarımını tek cihazda birleştirmek isteyen profesyonel ses sistemleri için güçlü bir seçenektir.
| Model | PX Series | ||||
|---|---|---|---|---|---|
 PX10 |  PX8 |  PX5 |  PX3 | ||
| Output power: 1kHz, Non-clip, 20msec Burst, Both channels driven | 8Ω | 1000W x 2 | 800W x 2 | 500W x 2 | 300W x 2 |
| 4Ω | 1200W x 2 | 1050W x 2 | 800W x 2 | 500W x 2 | |
| 2Ω | 700W x 2 | 600W x 2 | 500W x 2 | 300W x 2 | |
| 8Ω / Power Boost Mode | - | - | 800W x 1 | 600W x 1 | |
| 4Ω / Power Boost Mode | - | - | 1400W x 1 | 1000W x 1 | |
| Amplifier type (Output circuitry) | Class D, Balanced output circuit (BTL) | ||||
| THD+N | 1kHz, 10W | 0.1% | |||
| 1kHz, Half power | 0.3% | ||||
| Frequency Response | 1W, 8Ω, 20Hz to 20kHz | ±1.0dB | |||
| Crosstalk | Half Power, 8Ω, 1kHz, Vol max input 150Ω shunt | Less than -60dB | |||
| Dimensions (W x H x D) | 480 x 88 x 388mm (18-7/8" x 3-7/16" x 15-2/8") | ||||
| Net Weight | 7.4kg (16.31lb) | 7.2kg (15.87lb) | 6.9kg (15.21lb) | 6.9kg (15.21lb) | |
