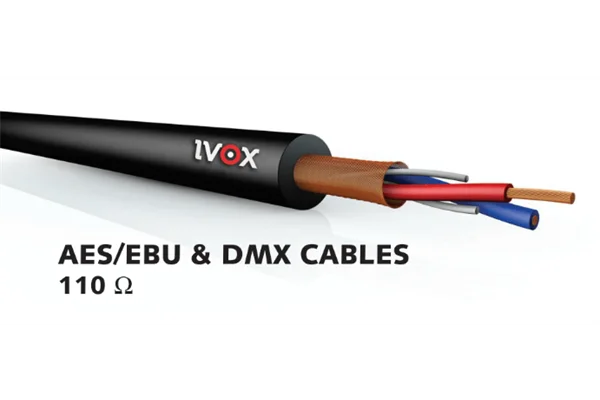

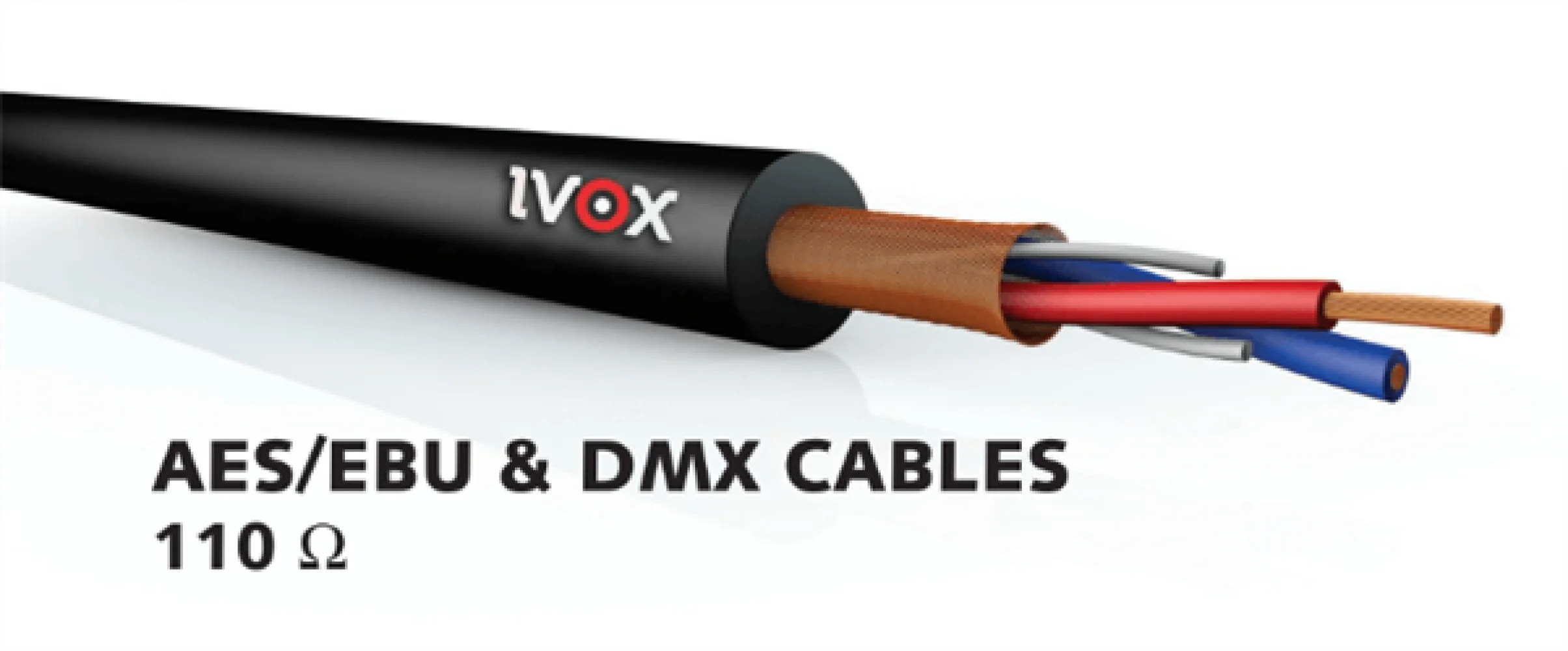

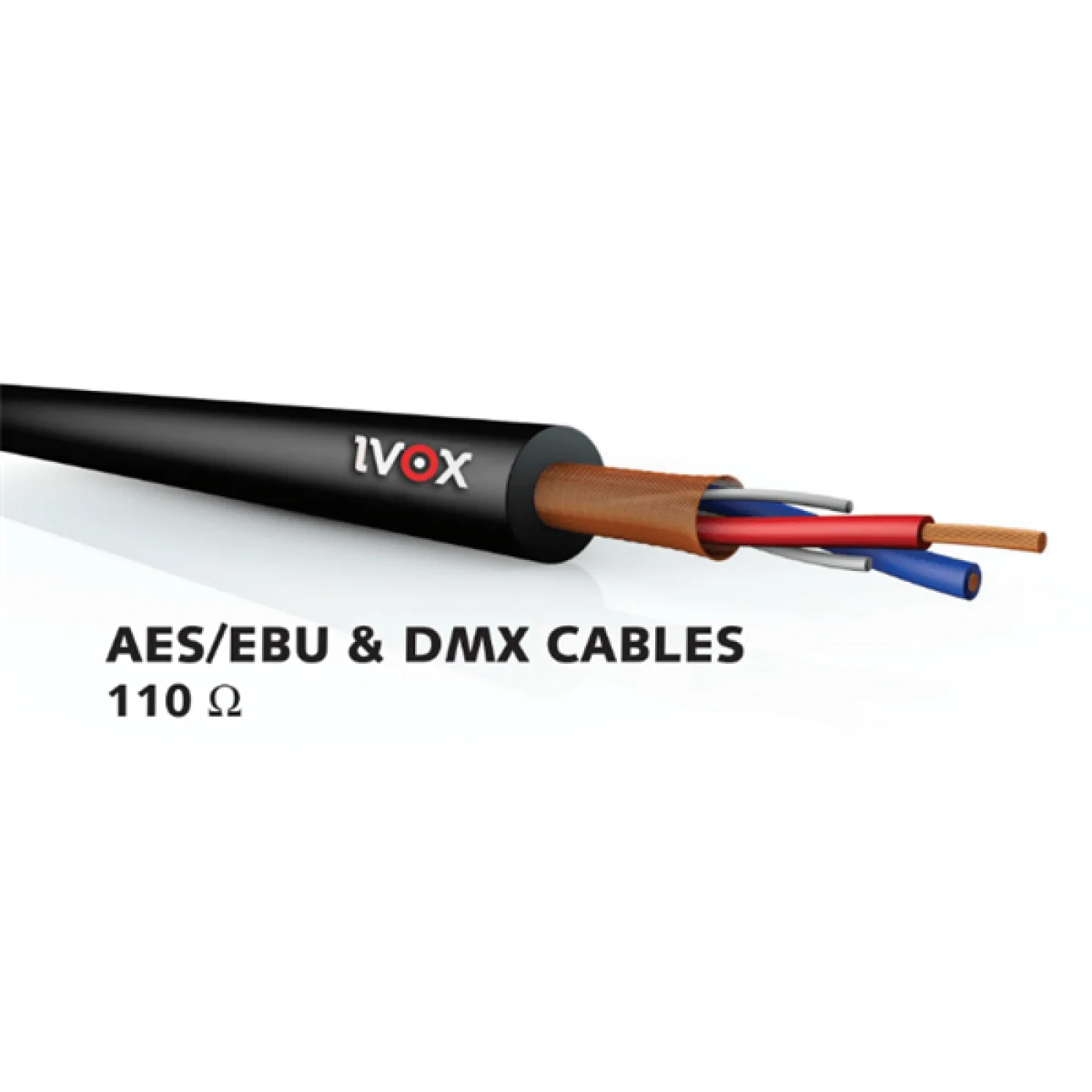

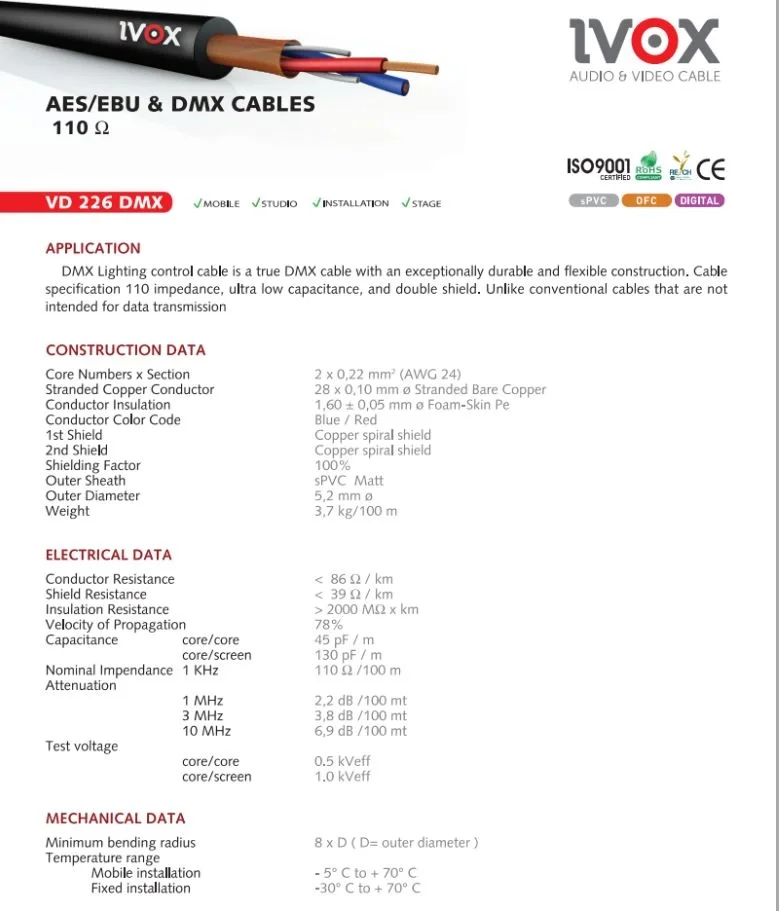

IVOX VD 226 DMX Sinyal Kablosu 110 ohm 2*0,22mm2 (100mt-Rulo)
Uygulama: IVOX AES/EBU Serisi kablolar, AES/EBU dijital ses sinyallerinin doğru iletimi için özel olarak tasarlanmıştır. Düşük kapasitans ve kararlı karakteristik empedans, sinyallerin hata ve uzun mesafeler boyunca bozulmadan kalmasını sağlar. Bu kablo aynı zamanda diğer kritik veri transferi uygulamaları için de uygundur.

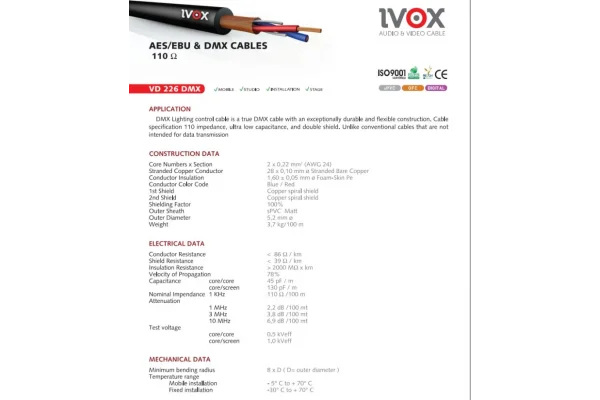

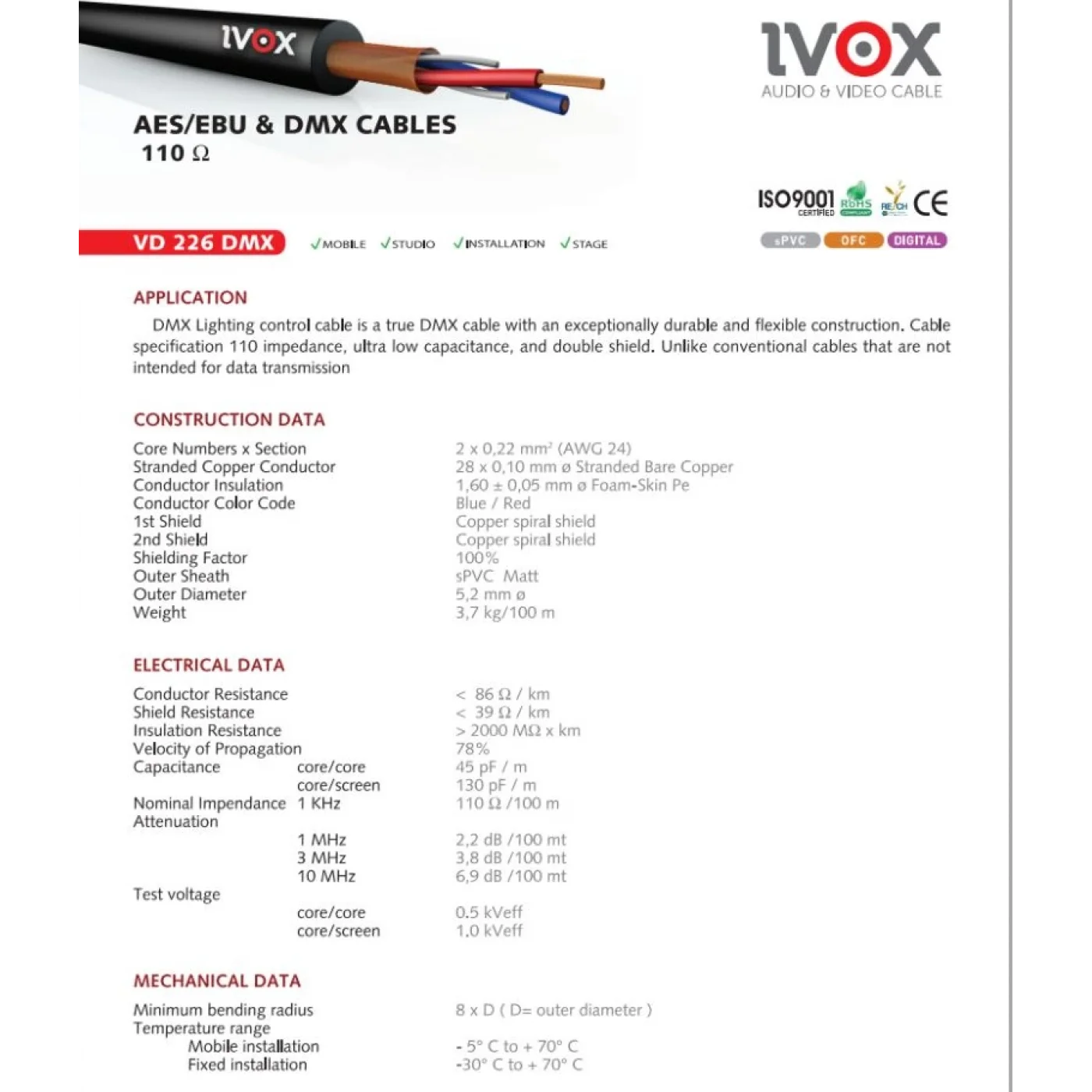

Yapısal Veriler:
- Damar Sayısı x Kesit: 2 x 0,22 mm² (AWG 24)
- Tellerin Cinsi (İletken): 7 x 0,20 mm ∅ Tavlı Bakır Tel (Stranded Bare Copper)
- İletken İzolasyonu: 1,60 ± 0,05 mm ∅ Köpük-Deri Pe (Foam-Skin Pe)
- İletken Renk Kodu: Mavi / Kırmızı
- 1. Kalkan (Shield): Bakır spiral koruma (Copper spiral shielding)
- 2. Kalkan (Shield): Bakır spiral koruma (Copper spiral shielding)
- Koruma Faktörü (Shielding Factor): 100%
- Dış Kılıf: sPVC Mat (sPVC Matt)
- Dış Çap: 5,2 mm ∅
- Ağırlık: 3,9 kg / 100 m
Elektriksel Veriler:
- İletken Direnci: < 86 Ω / km
- Kalkan Direnci (Shield Resistance): < 39 Ω / km
- İzolasyon Direnci: > 2000 M$Omega$ x km
- Yayılma Hızı (Velocity of Propagation): 78%
- Kapasitans:
- damar/damar (core/core): 45 pF / m
- damar/ekran (core/screen): 120 pF / m
- Nominal Empedans (1 KHz): 110±10% Ω / 100 m
- Zayıflama (Attenuation):
- 1 MHz: 2,2 dB
- 3 MHz: 3,8 dB
- 10 MHz: 6,9 dB
Mekanik Veriler:
- Minimum Bükülme Yarıçapı: 8 x D (D=Dış Çap)
- Sıcaklık Aralığı:
- Mobil Kurulum: -5° C ile +70° C
- Sabit Kurulum: -30° C ile +70° C
