TEKNİK ÖZELLİKLER
V-1SDI
Video
Video İşleme: 4:2:2 (Y/Pb/Pr),8-bit

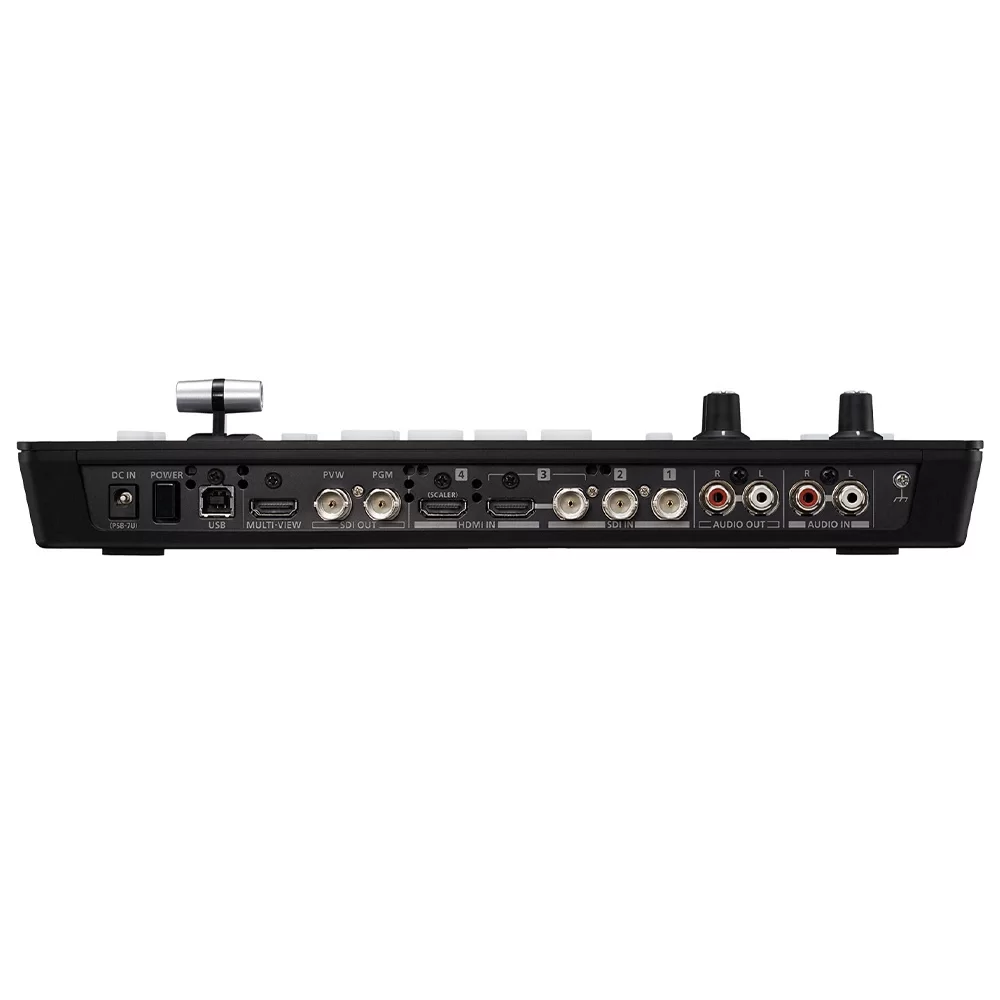

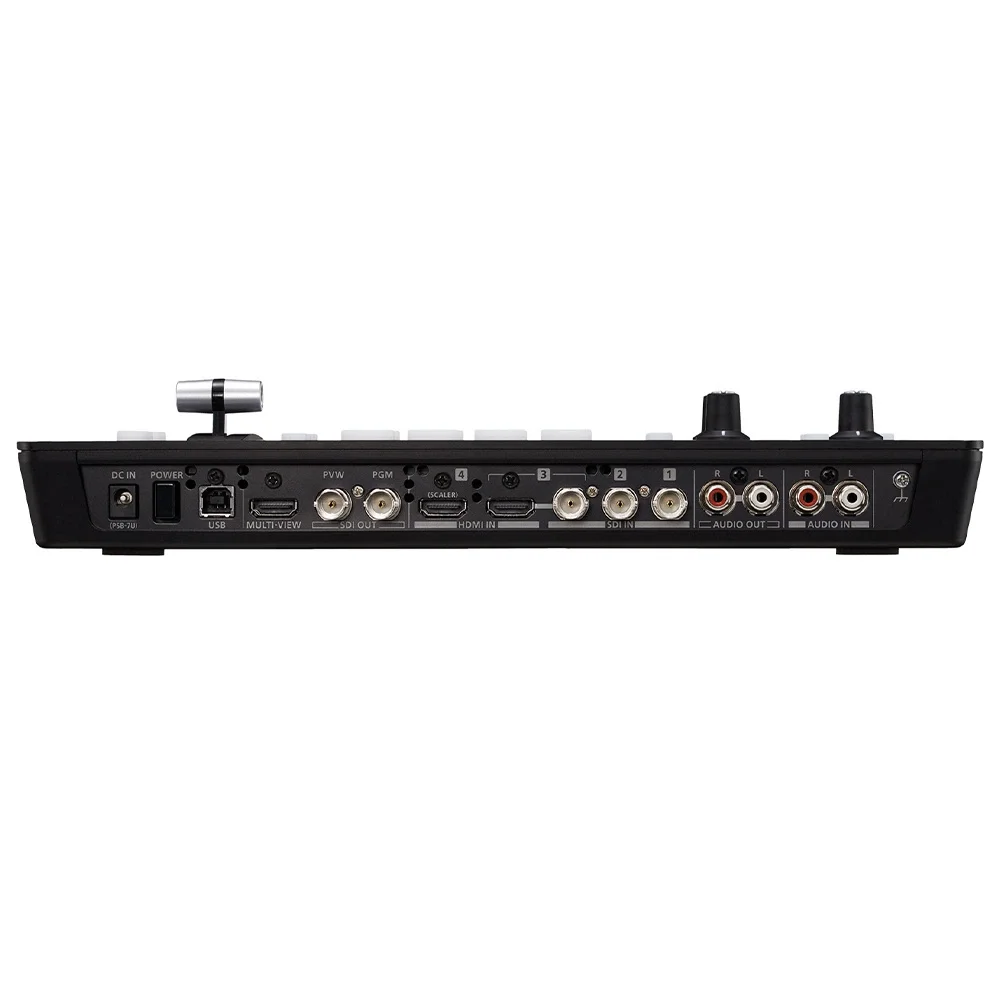

Giriş Bağlantıları
SDI GİRİŞ 1–3: BNC x 3
* SMPTE 424M (SMPTE 425M-AB),292M uyumlu
HDMI GİRİŞ 3–4: Tip A (19 pim) x 2
* HDCP Destekli
* GİRİŞ 3: SDI veya HDMI seçilebilir.
Çıkış Bağlantıları
SDI ÇIKTI PGM: BNC x 1
SDI ÇIKTI PVW: BNC x 1
* SMPTE 424M (SMPTE 425M-AB),292M uyumlu
HDMI ÇIKTI MULTI-VIEW: Tip A (19 pim) x 1
* HDCP Destekli
Giriş Formatları
SDI GİRİŞ 1-3: SMPTE 296M, SMPTE 274M uyumlu
HDMI GİRİŞ 3: 720/59.94p, 720/50p SMPTE 296M (FORMAT anahtarı = 720p)
1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p SMPTE 274M (FORMAT anahtarı = 1080i veya 1080p)
* Girişteki üst üste görüntü sinyali dahili işleme ile ilerleyici video sinyaline dönüştürülür.
* Video sinyal kare hızı SETUP menüsünde seçilebilir (59.94 veya 50).
Çıkış Formatları
SDI ÇIKTI (PGM/PVW): SMPTE 296M, 274M uyumlu
HDMI ÇIKTI MULTI-VIEW: 720/59.94p, 720/50p SMPTE 296M (FORMAT anahtarı = 720p)
1080/59.94i, 1080/50i SMPTE 274M (FORMAT anahtarı = 1080i)
1080/59.94p, 1080/50p SMPTE 274M (FORMAT anahtarı = 1080p)
* Video sinyal kare hızı SETUP menüsünde seçilebilir (59.94 veya 50).
Video Efektleri
Geçiş: KESİM, KARIŞIM (DAĞILIM/FAM/NAM/MOSAİK),SİLME (30 tür)
Kompozisyon: PiP, BÖLME, DÖRTLÜ, DSK (Luminance Anahtarı, Chroma Anahtarı)
Audio
Ses İşleme: Örnekleme hızı: 24 bit/48 kHz
Ses Formatları: SDI: Linear PCM, 24 bit/48 kHz, 2 kanal (SMPTE 299M uyumlu)
HDMI: Linear PCM, 24 bit/48 kHz, 2 kanal
Diğer Bağlantılar
USB: B Tipi (PC'den uzaktan kontrol için)

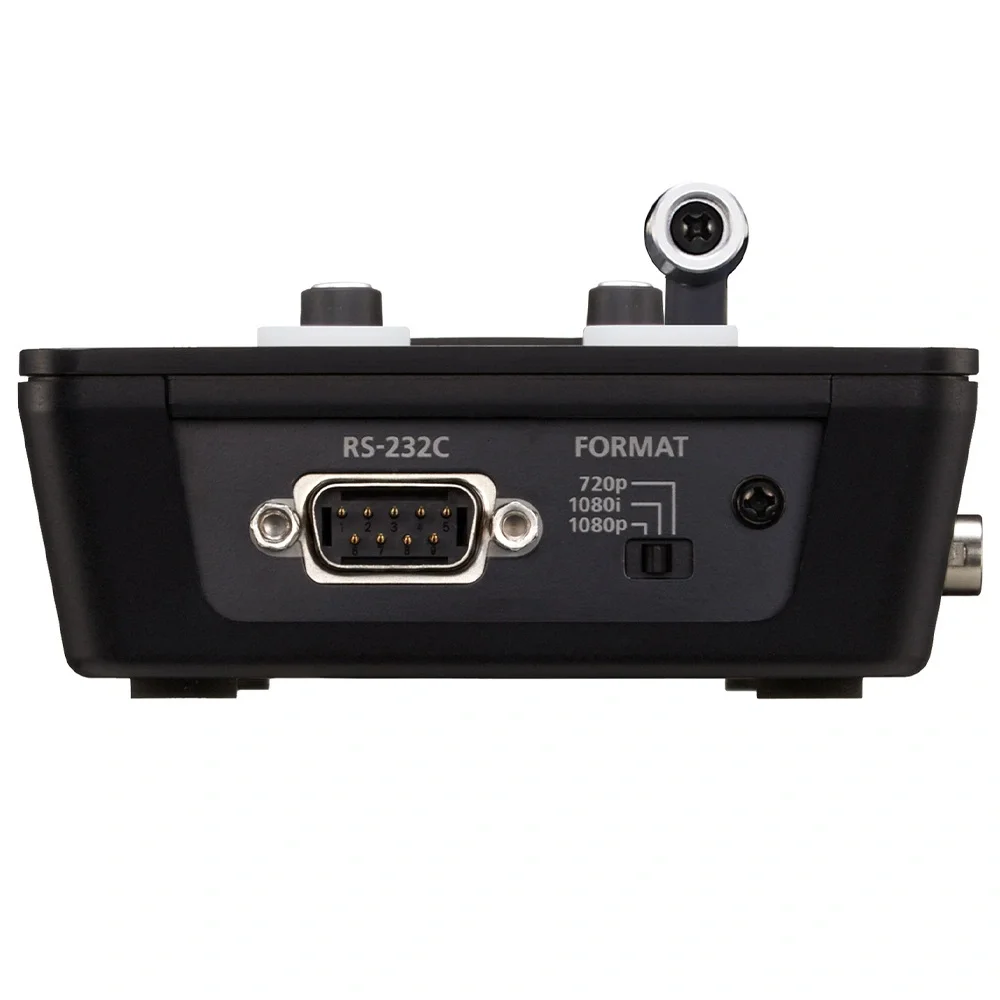

RS-232: DB-9 tipi
Diğer Fonksiyonlar
BELLEK (8 tür)
DONDUR (giriş videosunu yakala)
ÇIKTI SOLMA (Ses, Video: BEYAZ veya SİYAH)
Güç Kaynağı
AC Adaptörü
Akım Çekişi: 2.1 A
Güç Tüketimi: 25 W
Çalışma Sıcaklığı
+0 ile +40 derece Celsius
+32 ile +104 derece Fahrenheit
Boyutlar
313 (G) x 108 (D) x 59 (Y) mm
12-1/3 (G) x 4-1/4 (D) x 2-1/3 (Y) inç
Ağırlık (AC adaptörü hariç)
1.2 kg
2 lbs 10-2/5 oz
Aksesuarlar
Kullanım kılavuzu
AC adaptörü
Güç kablosu
Kablo askısı
