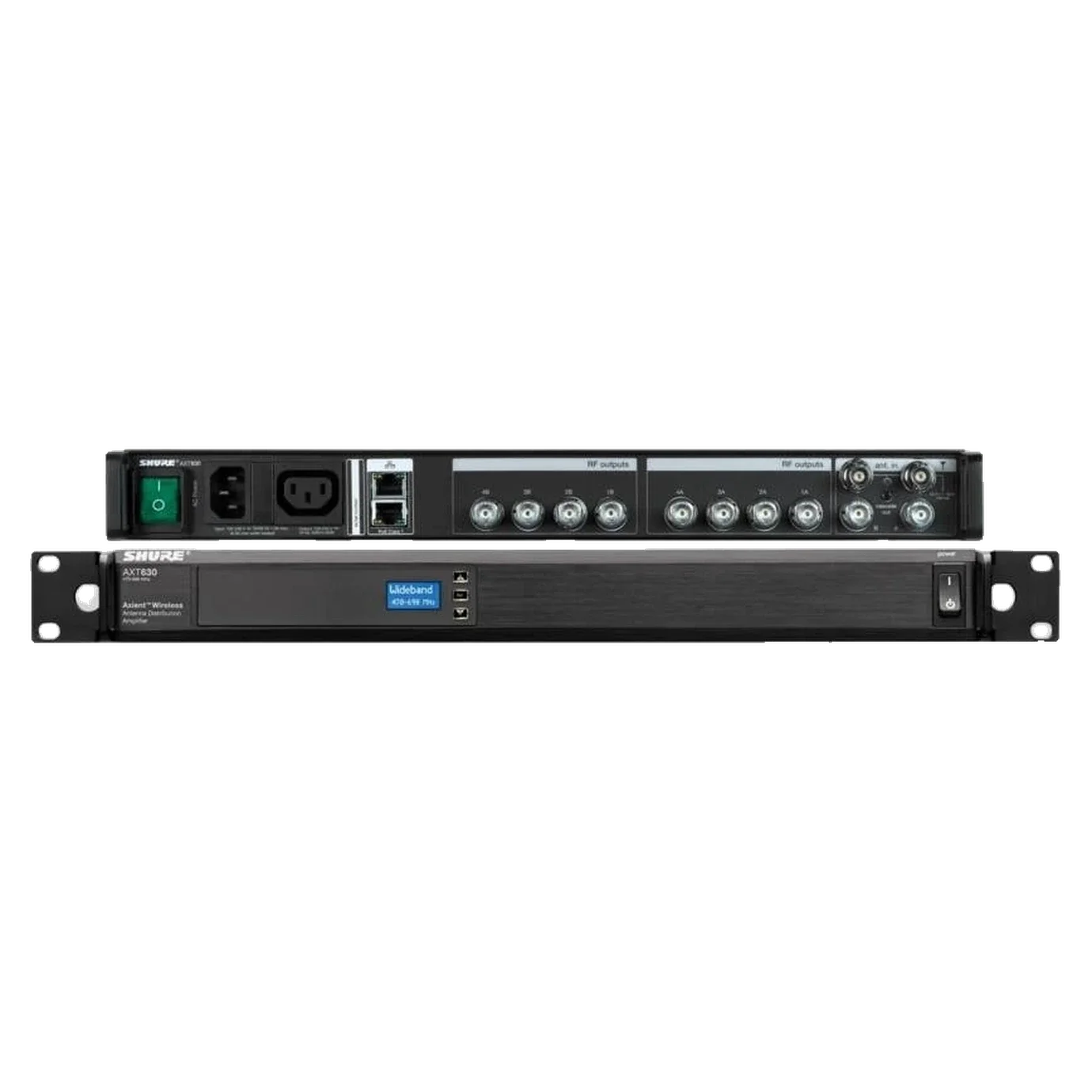

Shure AXT630, tek bir anten çiftinden gelen RF sinyalini dört alıcıya dağıtan rack tipi bir Axient anten dağıtım sistemidir. Ultra lineer yükseltme ve seçilebilir giriş filtreleri, zorlu RF ortamlarında bile alıcılara temiz ve dengeli sinyal ulaştırır. Ağ bağlantısı sayesinde filtre, anten beslemesi ve zayıflatma ayarları Wireless Workbench 6 üzerinden uzaktan yönetilebilir.
Öne Çıkan Özellikler
- Axient verici bantlarıyla eşleşen 60 MHz genişliğinde seçilebilir giriş filtreleri ve geniş bant (wideband) modu
- 4 çift BNC anten çıkışı: tek anten çiftiyle 4 alıcı beslenir
- Seçilebilir 3 dB telafi kazançlı, filtresiz geniş bant RF kaskad portları (ör. AXT600 Spectrum Manager veya ek dağıtım ünitesi için)
- 1 dB adımlarla RF kazanç ayarı, 15 dB'e kadar zayıflatma
- Aktif anten ve hat üstü amplifikatörler için DC beslemeli anten girişleri
- LCD ekranlı ön panel ve Wireless Workbench 6 ile filtre, anten beslemesi ve zayıflatma kontrolü
- 2 adet PoE (Class 1) destekli Ethernet portu; IEC giriş/çıkış ile AC beslemenin zincirleme aktarımı
Teknik Özellikler
| RF frekans aralığı | 470–698 MHz |
|---|
| Bant filtreleri | Wideband 470–698 MHz; G1 470–530 MHz; H4 518–578 MHz; J5 578–638 MHz; L3 638–698 MHz |
|---|
| Kazanç ayar aralığı | Kaskad açık: -15 dB ile 0 dB; kaskad kapalı: -12 dB ile +3 dB (1 dB adım) |
|---|
| Çıkış kesişim noktası | 25 dBm üzeri (tipik) |
|---|
| Anten girişi bias gerilimi | 12 V DC, 150 mA (maks. 300 mA) |
|---|
| Konnektörler | BNC, 50 Ω (4 çift dağıtım çıkışı, 1 çift kaskad çıkışı) |
|---|
| Ağ | Çift port Ethernet 10/100 Mbps, PoE Class 1, DHCP veya manuel IP |
|---|
| Besleme | 100–240 V AC, 50–60 Hz |
|---|
| Boyutlar (Y x G x D) | 44 x 483 x 366 mm |
|---|
| Ağırlık | 4,6 kg |
|---|
| Çalışma sıcaklığı | -18 °C ile +63 °C arası |
|---|
Kutu İçeriği
- 12 adet 61 cm (2 ft) koaksiyel anten kablosu (UA802, RG-58)
- IEC AC güç kablosu ve IEC AC uzatma kablosu
- Ekranlı 0,9 m (3 ft) Ethernet kablosu ve ekranlı 20 cm (8 inç) Ethernet ara kablosu
- Montaj donanım kiti
- Antenlerin ön panele montajı için bulkhead bağlantılı 22 inç ve 33 inç koaksiyel kablo
Uyumluluk
Axient ve Axient Digital alıcılarıyla kullanım için tasarlanmıştır; Shure kullanım kılavuzuna göre ULX-D ve UHF-R alıcılarıyla da uyumludur. Bağlanan alıcılar 470–698 MHz aralığında çalışmalıdır. Kaskad portlarına AXT600 Spectrum Manager veya ek anten dağıtım üniteleri bağlanabilir.
