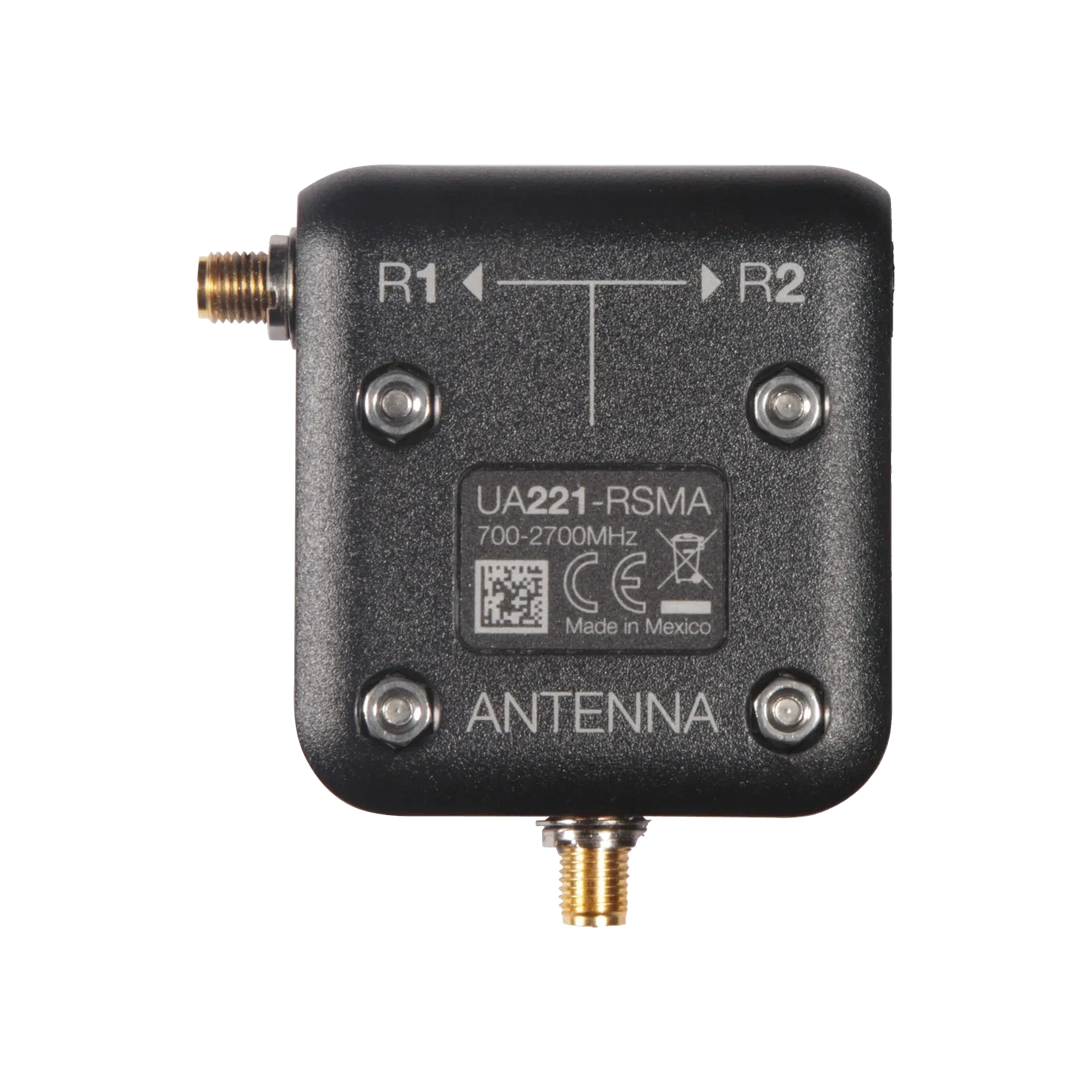

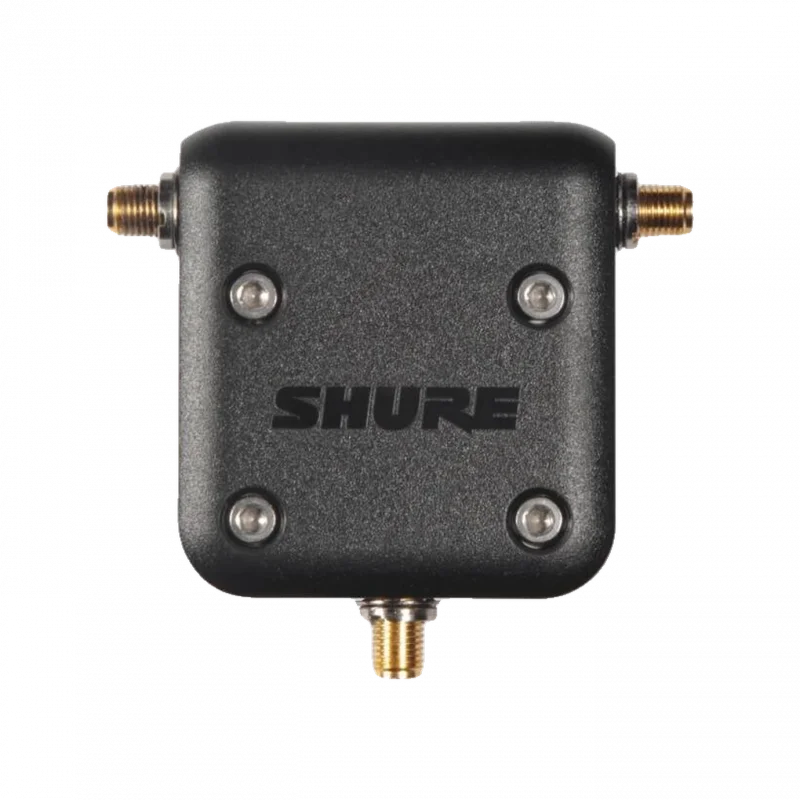

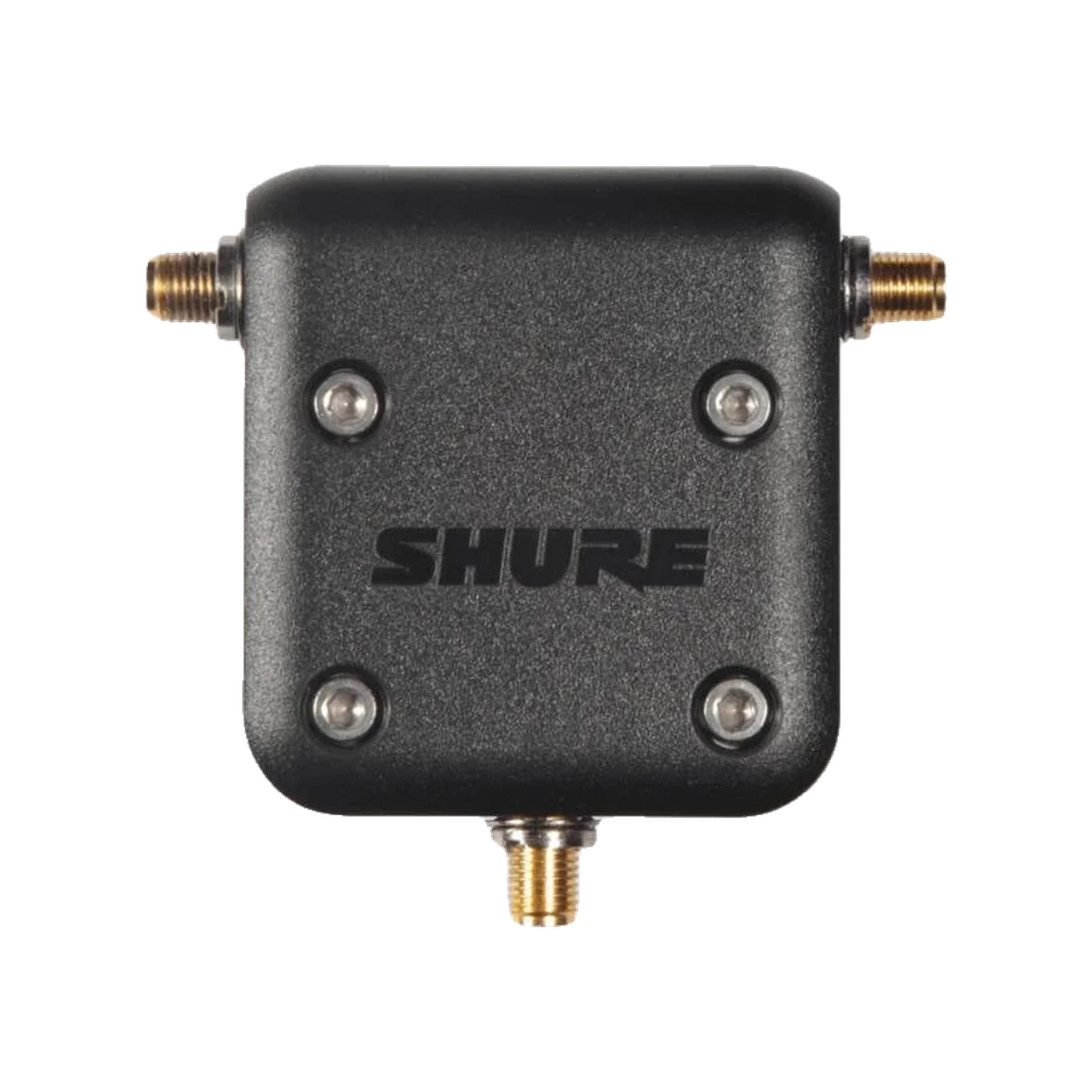

Shure UA221-RSMA, tek bir antenden gelen RF sinyalini iki girişe yönlendiren veya iki anteni tek girişe bağlayan, ters SMA (reverse SMA) konnektörlü çift yönlü pasif bölücü/birleştiricidir. İki GLXD4R alıcısının tek bir anten çiftini paylaşmasını ve çıkarılabilir antenlerin rack ön paneline taşınmasını sağlar; kitte iki bölücü bulunur.
Öne Çıkan Özellikler
- İki GLXD4R sistemini tek bir anten çiftine indirir
- UA8 serisi 2,4 GHz yarım dalga çok yönlü antenler ve PA805Z2-RSMA pasif yönlü antenle kullanım için tasarlanmıştır
- Çift yönlü kullanım: bölücü veya birleştirici
- DC beslemeyi geçirmez
Teknik Özellikler
| Frekans aralığı | 700–2700 MHz |
|---|
| Empedans | 50 Ω |
|---|
| VSWR | 2:1'den düşük |
|---|
| Araya girme kaybı | 0,8 dB (3 dB bölme kaybı hariç) |
|---|
| Portlar arası izolasyon | En az 20 dB |
|---|
| Maksimum güç | Tüm portlardan toplam 250 mW RF giriş |
|---|
| Boyutlar (Y x G x D) | 64,2 x 67,7 x 16 mm |
|---|
| Ağırlık | 42,5 g |
|---|
Kutu İçeriği
- 2 adet UA221-RSMA pasif anten bölücü
- 4 adet koaksiyel kablo
Uyumluluk
700 MHz–2,7 GHz aralığında çalışan Shure kablosuz sistemler için, özellikle GLX-D Advanced serisinin GLXD4R alıcılarıyla kullanım için tasarlanmıştır. Yalnızca ters SMA kablolarla kullanılmalıdır. GLX-D frekans yöneticisiyle (UA846) uyumlu değildir. Antenler, alıcıların çalışma frekans aralığına uygun olmalıdır.
