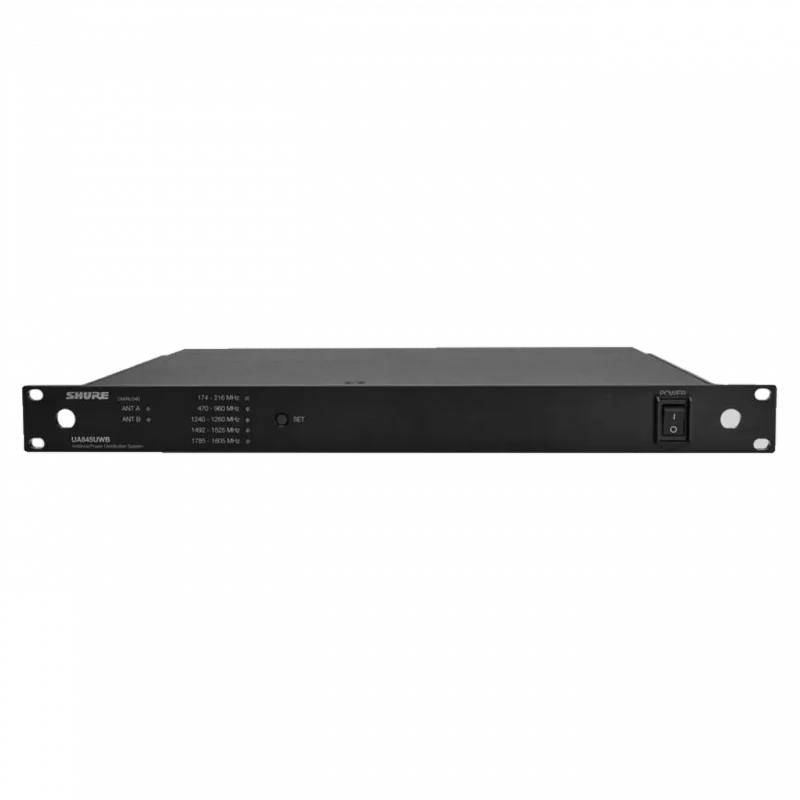

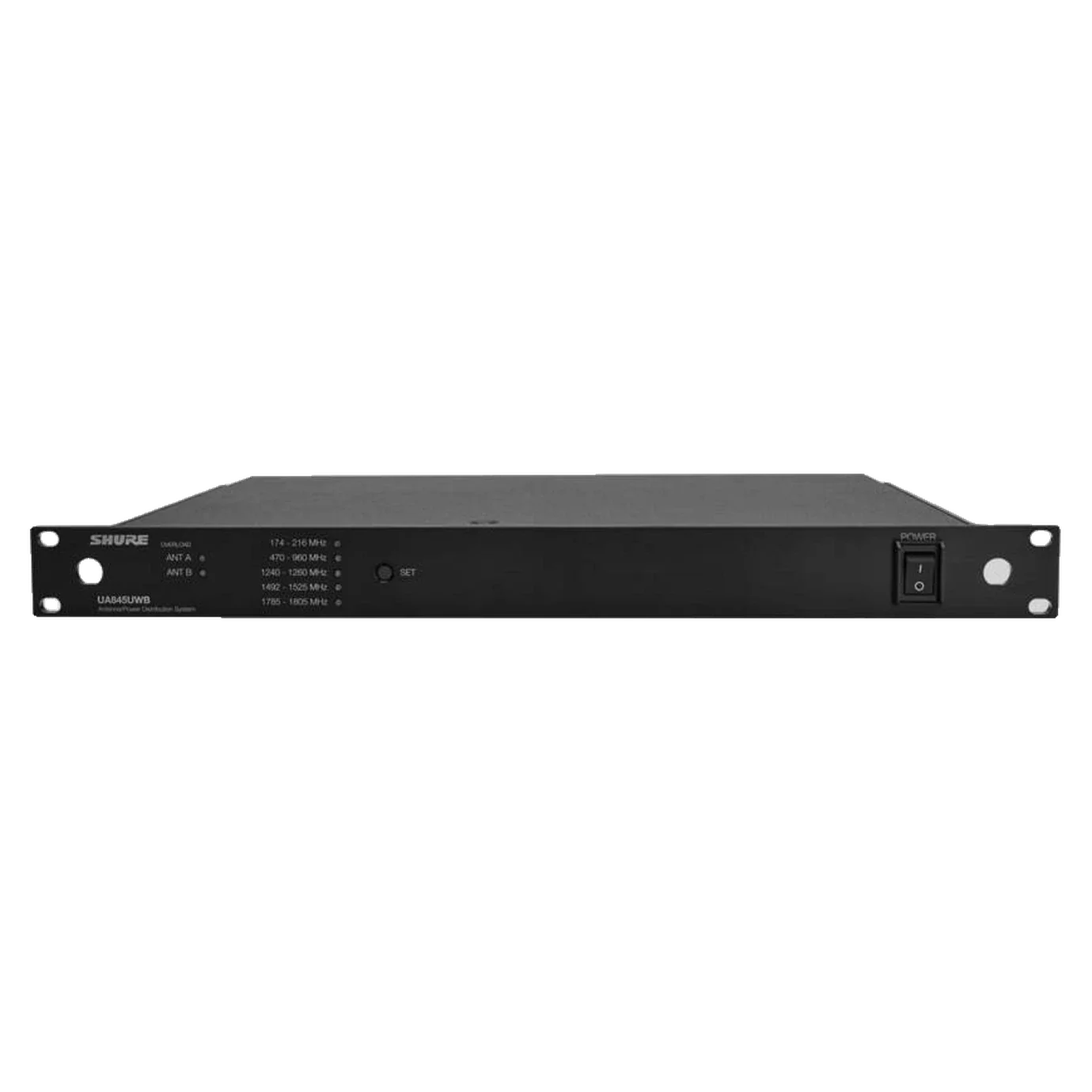

Shure UA845UWB/LC, tek bir anten çiftinden gelen sinyali dört kablosuz alıcıya bölen ve bölme kaybını RF yükseltmeyle telafi eden aktif anten ve güç dağıtım sistemidir. Kaskad portları beşinci bir alıcıya veya ikinci bir UA845UWB'ye bağlantı sağlar; böylece büyük sistemler tek anten çiftiyle çalıştırılabilir. /LC versiyonu, standart UA845UWB'nin daha az kablo içeren paketidir.
Öne Çıkan Özellikler
- Ön paneldeki düğmeyle seçilen 5 frekans bandı (174–1805 MHz arası)

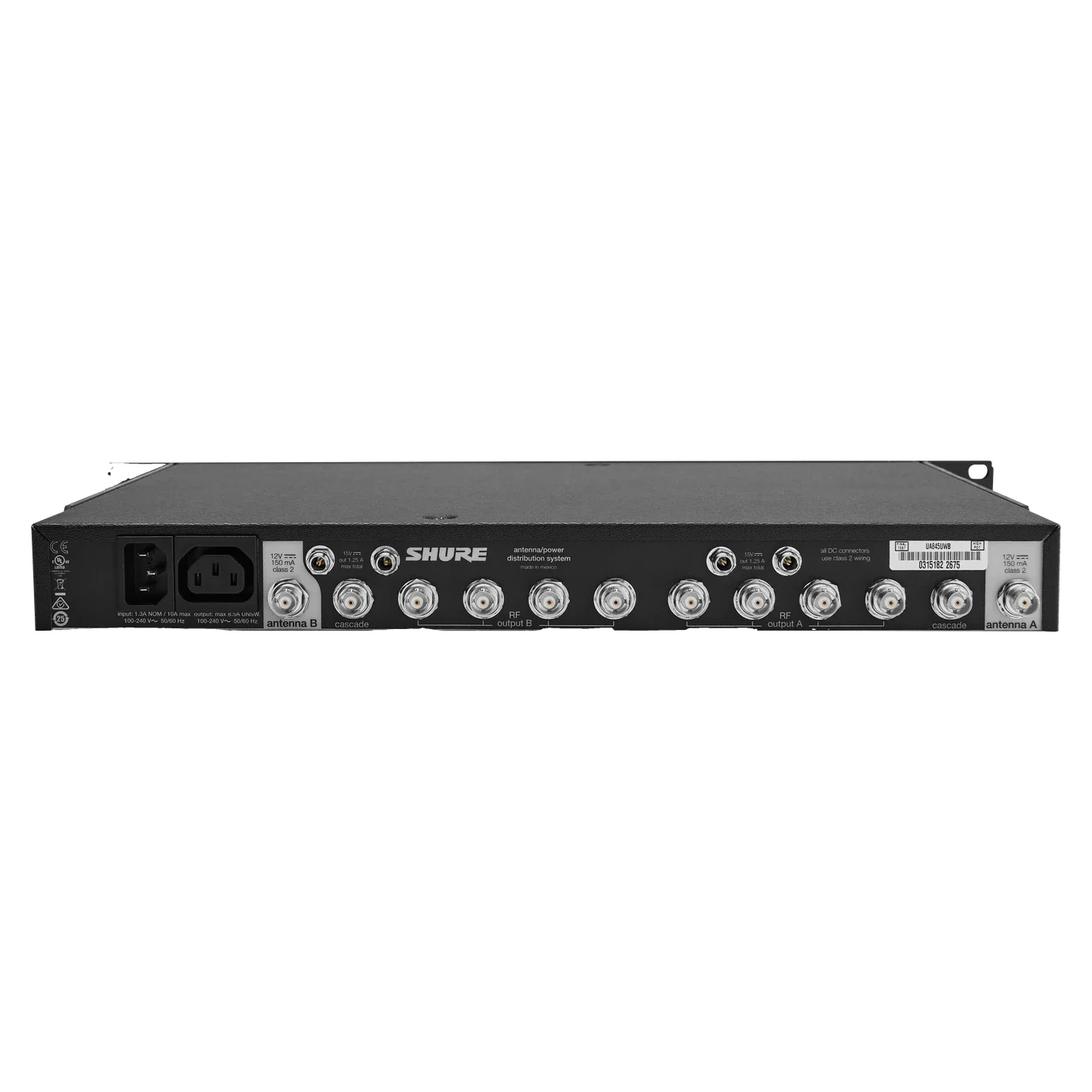

- 4 alıcı çıkışı ve 5. alıcı ya da ikinci ünite için kaskad portları (BNC, 50 Ω)
- Bölme kaybını telafi eden RF yükseltme; anten A ve B için kırmızı RF aşırı yük LED'leri
- Alıcılara güç dağıtımı: 4 adet 15 V DC çıkış ve AC zincirleme (daisy-chain) güç çıkışı
- Dahili güç kaynağı (100–240 V AC)
- Antenleri ön panele taşımak için bulkhead adaptörleri ve rack montaj donanımı
- Anten girişlerindeki DC bias gerilimi kapatılabilir (10 Ağustos 2018 sonrası üretilen ünitelerde)
Teknik Özellikler
| Taşıyıcı frekans bantları | 174–216 MHz; 470–960 MHz; 1240–1260 MHz; 1492–1525 MHz; 1785–1805 MHz |
|---|
| Dağıtılan çıkış seviyesi | 0 dB tipik (çıkış 1–4: -2 ile +2 dB; kaskad: -1 ile +1 dB) |
|---|
| Çıkışlar arası izolasyon | 25 dB üzeri (tipik) |
|---|
| OIP3 | 24 dBm (tipik) |
|---|
| DC çıkış | 15 V DC, 4 konnektör, toplam maks. 2,5 A |
|---|
| Besleme | 100–240 V AC, 50/60 Hz; tipik tüketim 14,1 W |
|---|
| Konnektör / empedans | BNC, 50 Ω |
|---|
| Boyutlar (Y x G x D) | 44,5 x 482,6 x 295,3 mm |
|---|
| Ağırlık | 3,32 kg |
|---|
| Çalışma sıcaklığı | -18 °C ile +63 °C arası |
|---|
Kutu İçeriği
- UA845UWB anten/güç dağıtım ünitesi
- 4 adet kilitsiz DC güç kablosu (QLXD4, SLX4, BLX4R için)
- 2 adet 22 inç BNC kablo ve 2 adet 6 ft (1,8 m) BNC kablo
- Ön panel anten montajı için 2 adet bulkhead adaptör
- 1 adet AC zincirleme (daisy-chain) kablosu ve 1 adet AC güç kablosu
- Rack montaj donanımı
Uyumluluk
Seçilen bandın frekans aralığında çalışan Shure kablosuz mikrofon alıcılarıyla uyumludur; Shure bu ürünü Axient Digital (AD4D, AD4Q), ULX-D (ULXD4, ULXD4D, ULXD4Q), QLX-D, SLX-D+, BLX4R ve UHF-R alıcıları için listeler. /LC versiyonunda ULXD4 için kilitli DC güç kabloları bulunmaz. AC güç çıkışı üzerinden zincirleme besleme Shure UHF ve UHF-R (U4, UR4) alıcıları içindir, ULX ve ULX-D için geçerli değildir; tek üniteden en fazla beş alıcı beslenmelidir.
