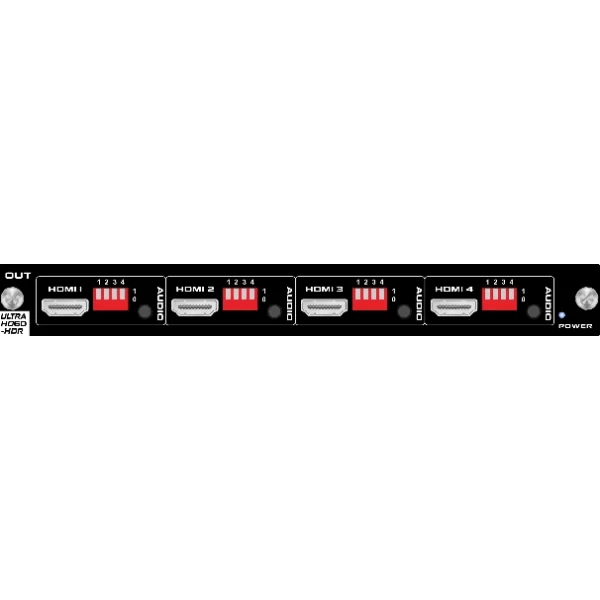

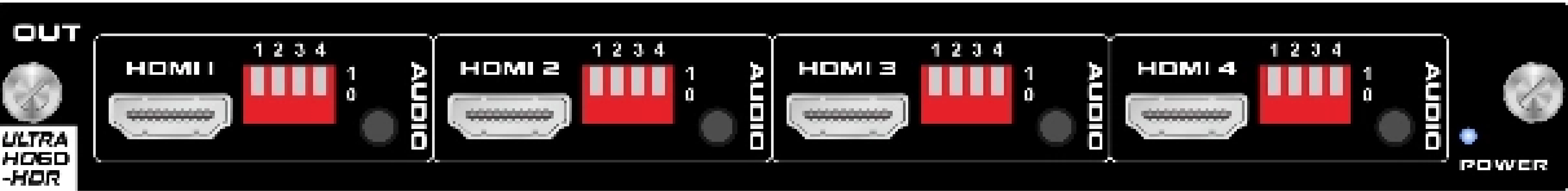

Woxcon FM-OUT-HD-4K60 4-port HDR 4K60 HDMI output cart with audio out

Giriş

Bu, 8x8, 16x16, 36x36 ve 80x80 modüler şasi matrislerinde kullanılmak üzere tasarlanmış, 1 kartlı 4 portlu 4K60 HDR çıkış kartıdır.Çıkış çözünürlüğü ölçeklendirme için 4-PIN DIP anahtarı ve her HDMI çıkışı için 3.5mm ses ayırma özelliğini destekler.

Özellikler

• Çıkış Çözünürlüğü: 4K60'a kadar destekler
• Çözünürlük Ölçeklendirme: 4-PIN DIP anahtarı ile
• Ses Ayırma: Tüm 4 HDMI çıkışı için 3.5mm ses ayırma desteği
• Uyumluluk: 8x8, 16x16, 36x36 ve 80x80 Kart Kafesi şasileri ile çalışabilir

Teknik Özellikler

Ses ve Video

• Çıkışlar:

  • 4x HDMI Çıkışı: 19-pin type-A
  • 4x Ses Çıkışı: 3.5mm jak

• EDID Yönetimi:

  • 4-PIN DIP anahtarı ile çıkış çözünürlüğü ölçeklendirme

• Gecikme Süresi:

  • 15 ile 30 ms (milisaniye) arasında

• Ses Formatları:

  • 2 Kanallı PCM: DTS-HD Master, TrueHD destekler
  • Notlar: ARC (Audio Return Channel) ve Dolby Atmos desteklenmez

• Video Çözünürlükleri ve Kablo Mesafesi (AWG 26):

  • 1920x720P 60Hz 12 bit: Maksimum kablo uzunluğu 15m / 40ft
  • 1920x1080P 30Hz 12 bit: Maksimum kablo uzunluğu 15m / 40ft
  • 1920x1080P 60Hz 12 bit: Maksimum kablo uzunluğu 15m / 40ft
  • 3840x2160P 30Hz 8 bit: Maksimum kablo uzunluğu 10m / 30ft
  • 3840x2160P 60Hz 8 bit: Maksimum kablo uzunluğu 8m / 20ft

• Standartlar / Protokoller:

  • HDMI 2.0, HDCP 2.2

• Maksimum Piksel Saati:

  • HDMI: 296Mhz

İletişim ve Kontrol

• HDMI:
  • HDMI 2.0 desteği

Güç

• Güç Kaynağı:
  • Dahili Güç: Matristen sağlanır
• Güç Tüketimi:
  • 3W
