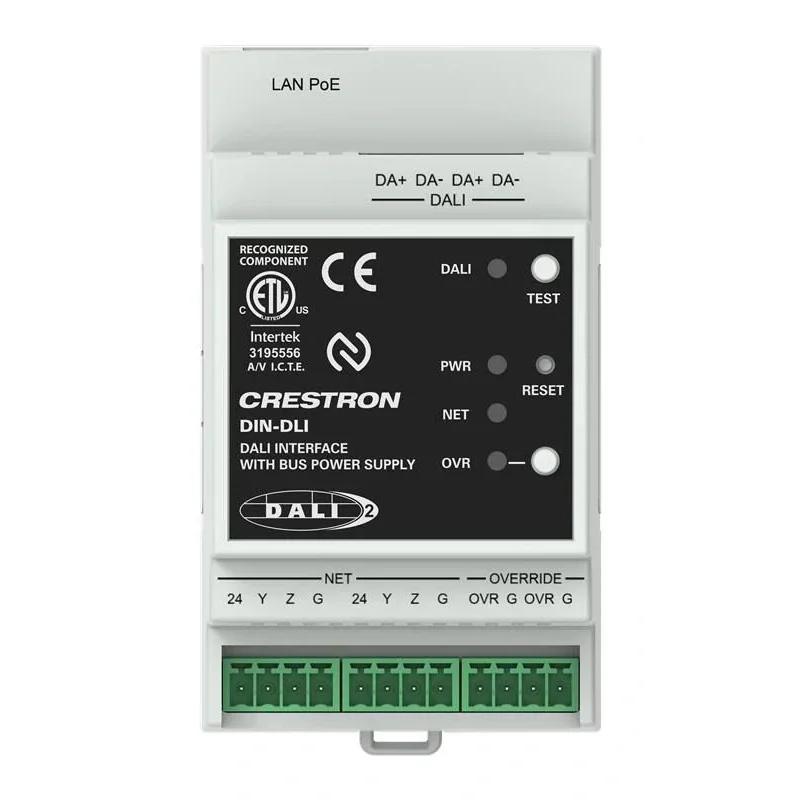

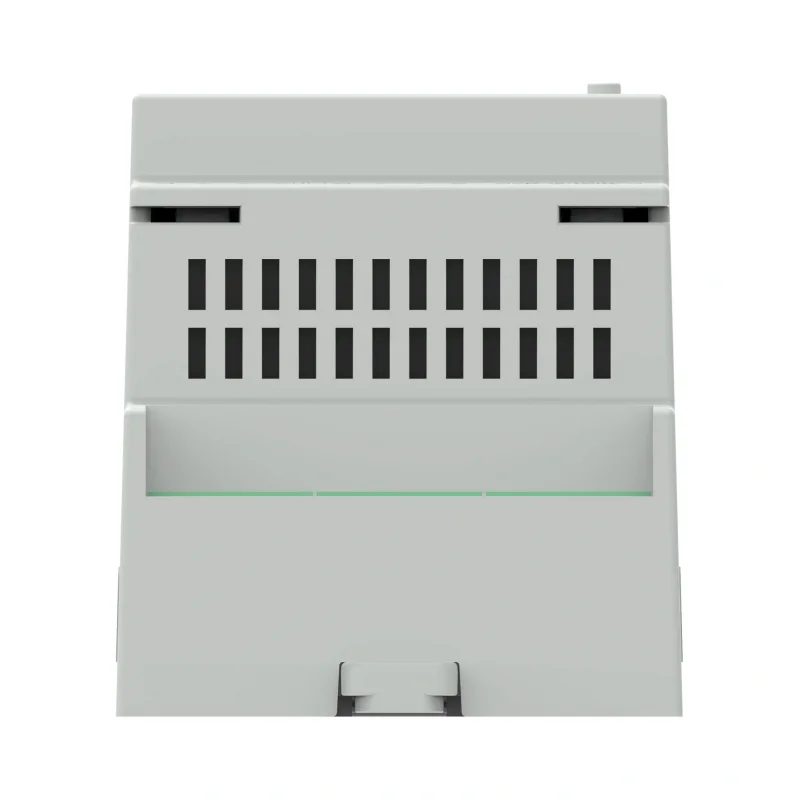

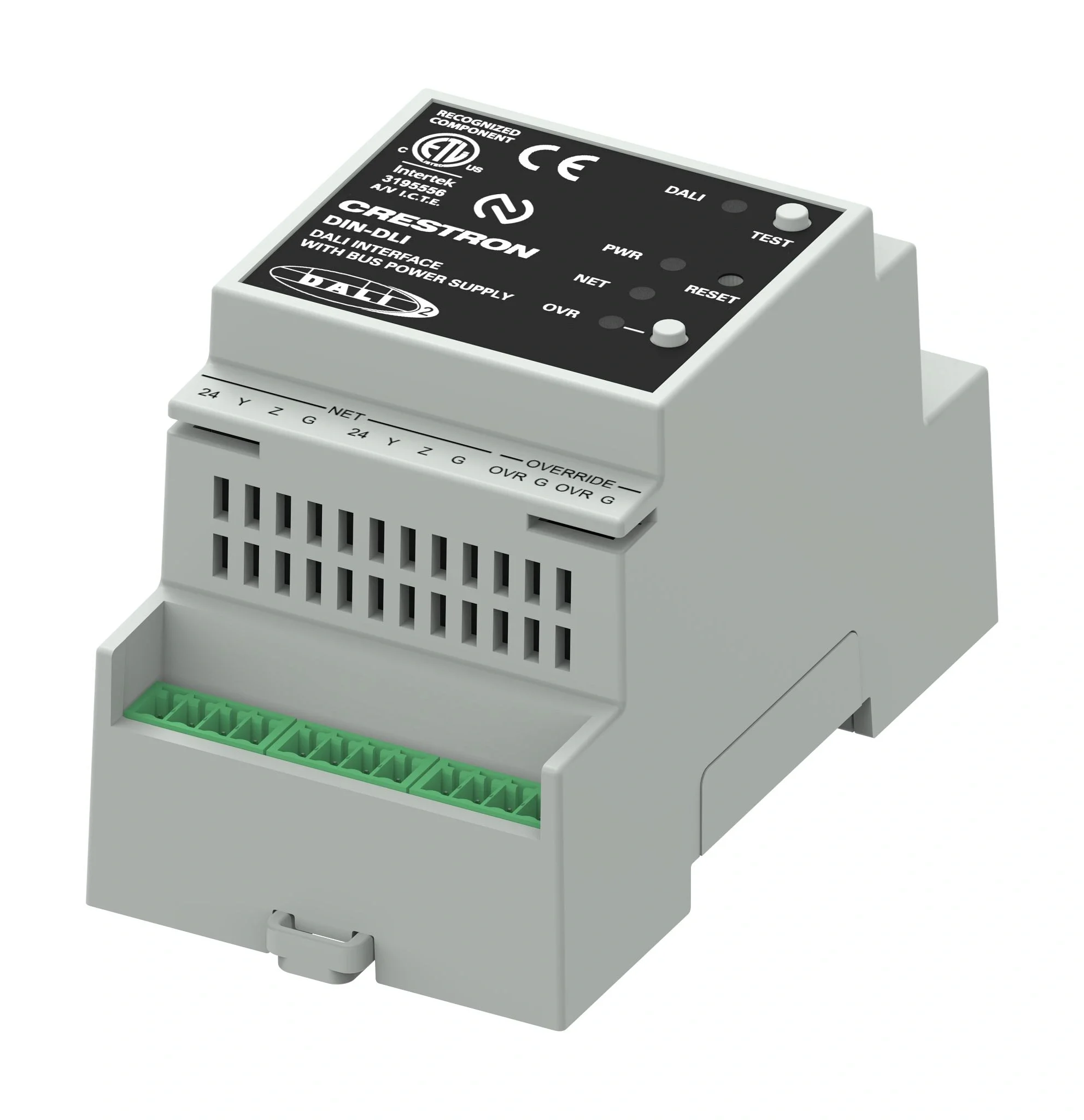

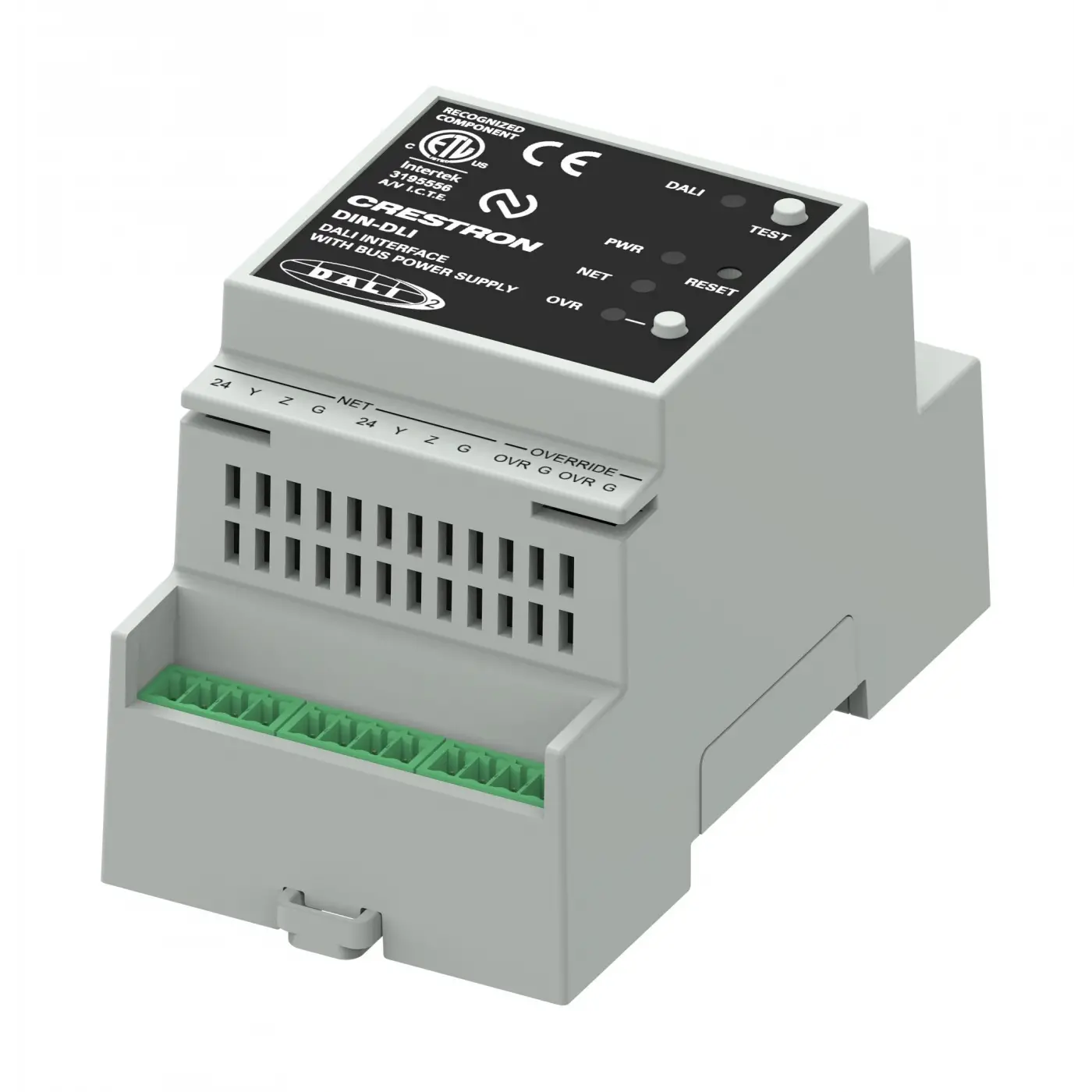

DIN-DLI, Crestron kontrol sistemleri için DALI-2™ sertifikalı bir DALI® arayüzüdür ve tek bir DALI hattının (loop) kontrolünü sağlar. 3M DIN ray muhafazası içerisinde yer alan kompakt DIN-DLI; DT0, DT1, DT2, DT3, DT4, DT5, DT6, DT7 ve DT8 (Tc)² DALI cihazlarını kontrol edebilir. Crestron kontrol sistemine bağlantı, Cresnet® kablolu bağlantı veya PoE destekli Ethernet üzerinden sağlanır. DALI cihazlarının devreye alınması, kullanıcı dostu bir web arayüzü üzerinden gerçekleştirilir. DIN-DLI, DALI® sistemlerinin esnekliğini ve performansını artıran, kurulum başarısını destekleyen özel özellikler de sunar.
DIN-DLI üzerindeki tek DALI hattı, 64 adede kadar DALI cihazının kontrol edilmesini sağlar. DALI’nin cihaz seviyesinde kontrol yapısı sayesinde, aynı besleme hattından güç alan aydınlatma yükleri ayrı ayrı kontrol edilebilir. DALI, sistem kurulumundan sonra yeni devre kablolaması gerektirmeden yerleşim ve bölge değişikliklerine olanak tanıyarak yüksek esneklik sağlar.
DIN-DLI’nin tasarımı, piyasadaki birçok DALI kontrolöründe gerekli olan harici güç kaynaklarına olan ihtiyacı ortadan kaldırır. Güç, PoE veya Cresnet üzerinden sağlanır ve bu sayede gerçek anlamda tek kablolu bir kurulum elde edilir. Hem Cresnet hem de PoE, 64 adede kadar DALI balast kontrolörünün haberleşmesini besleyebilir.
Harici bir kuru kontak bağlantısı ile, kontrol sistemi programını geçici olarak devre dışı bırakarak her bir kanal çıkışını önceden tanımlı override seviyesine ayarlamak mümkündür. DALI cihazlarının fabrika çıkışı override değerleri, DIN-DLI web arayüzü üzerinden değiştirilebilir.
3M genişliğinde ve 2,08 inç (52,83 mm) ölçüsündeki DIN-DLI, standart DIN raylara kolayca takılabilir ve duvar tipi muhafazalar içerisine monte edilebilir. 45 mm kesitli muhafazalarda kullanıldığında, ön panel erişilebilir kalırken bağlantılar gizli şekilde muhafaza edilir.
Modülden modüle bağlantı konnektörleri, ek kablolama veya alet gerektirmeden Cresnet ve Override sinyallerinin modüller arasında hızlı ve kolay şekilde iletilmesini sağlar.
DIN-DLI, Crestron kontrol sistemleri ile Cresnet kontrol ağı veya Power over Ethernet (PoE) üzerinden haberleşir. İki adet Cresnet portu ve modülden modüle bağlantılar, birden fazla DIN Ray Serisi otomasyon modülünün zincirleme bağlanmasını kolaylaştırır. RJ45 konnektörü sayesinde, tek bir CAT5 veya üzeri kablo üzerinden hem veri hem de güç iletimi sağlanır.
Not: DIN-DLI, Crestron 2-Serisi veya daha eski kontrol sistemleriyle uyumlu değildir.
Güç
Cresnet güç tüketimi: 6 W (24 V’da 250 mA)
PoE güç tüketimi: IEEE 802.3af (802.3at Type 1) Class 2 PoE
Beslenen cihaz gücü: 6,5 W
Yük Değerleri
DALI hattı: 1 adet
DALI cihaz sayısı: 64
Yük tipleri: DT0, DT1, DT2, DT3, DT4, DT5, DT6, DT7 ve DT8 (Tc)² DALI cihazları
DALI bus maksimum akımı: 0,25 A
Güç kaynağı (garanti edilen): 0,17 A
Haberleşme
Cresnet: Cresnet ikincil mod
Ethernet: 100BASE-TX
IEEE 802.3af (802.3at Type 1) Class 2 PoE beslemeli cihaz (6,5 W)
MbedTLS şifreleme desteği
İlk bağlantıda kimlik doğrulama talebi
DALI:
DALI bus, tek DALI hattı
DALI-2™ sertifikalı
DALI hattı için güç ve haberleşme sağlar
16 adede kadar DALI grubu içerisinde 64 adede kadar DALI sürücüyü destekler
DT0, DT1, DT2, DT3, DT4, DT5, DT6, DT7 ve DT8 (Tc)² desteği
Bağlantılar
Modülden modüle:
2 adet modülden modüle konnektör
Bağlı modüllere Cresnet ve Override iletimi sağlar
NET:
Paralel bağlı 2 adet 4 pinli, 3,5 mm sökülebilir terminal bloğu
Cresnet ikincil port
OVERRIDE:
Paralel bağlı 2 adet 2 pinli, 3,5 mm sökülebilir terminal bloğu
Harici düşük voltajlı kuru kontak için algılama girişi
Kontak kapandığında override modunu etkinleştirir
Minimum kontak değeri: modül başına 24 V’da 10 mA

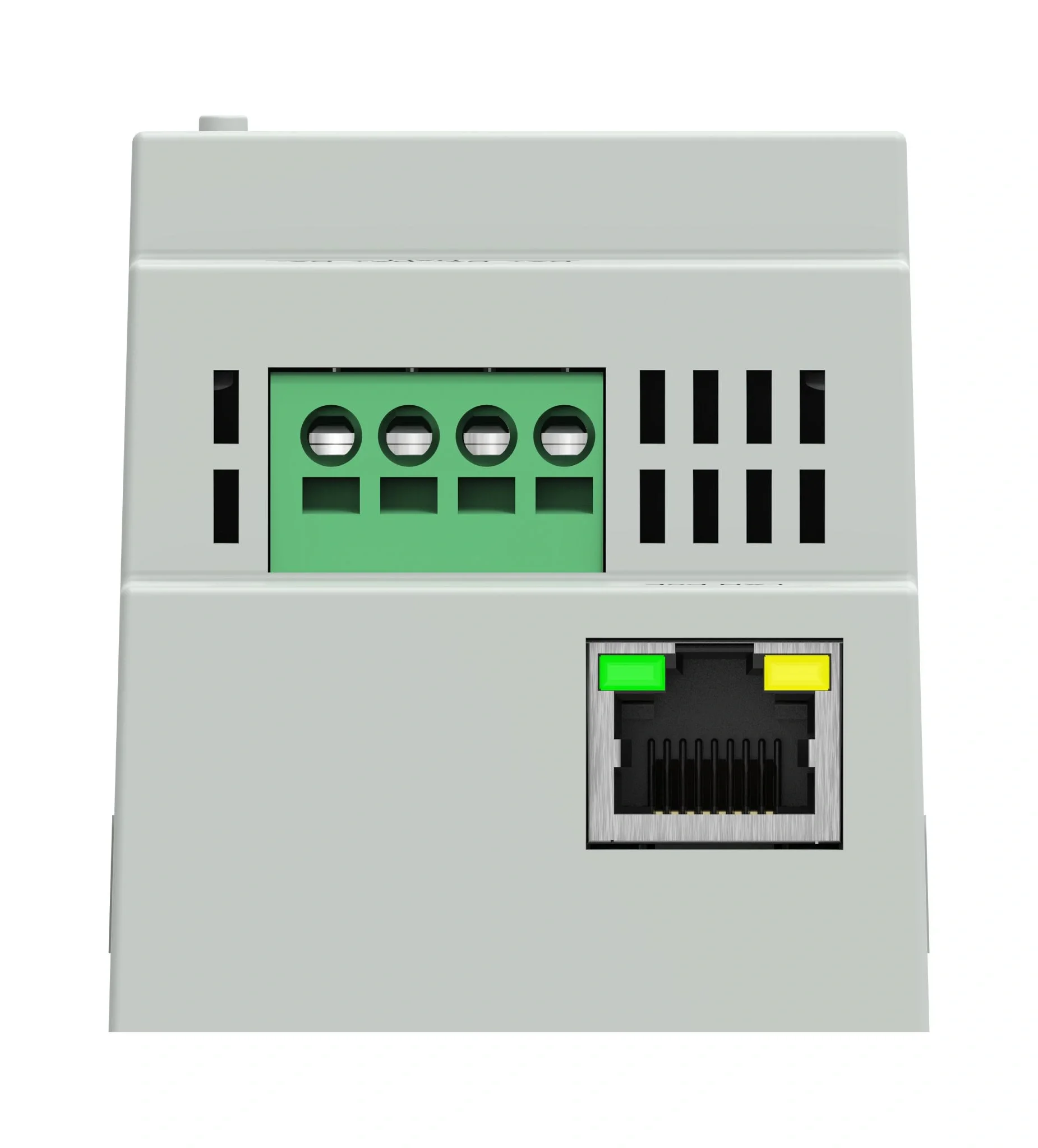

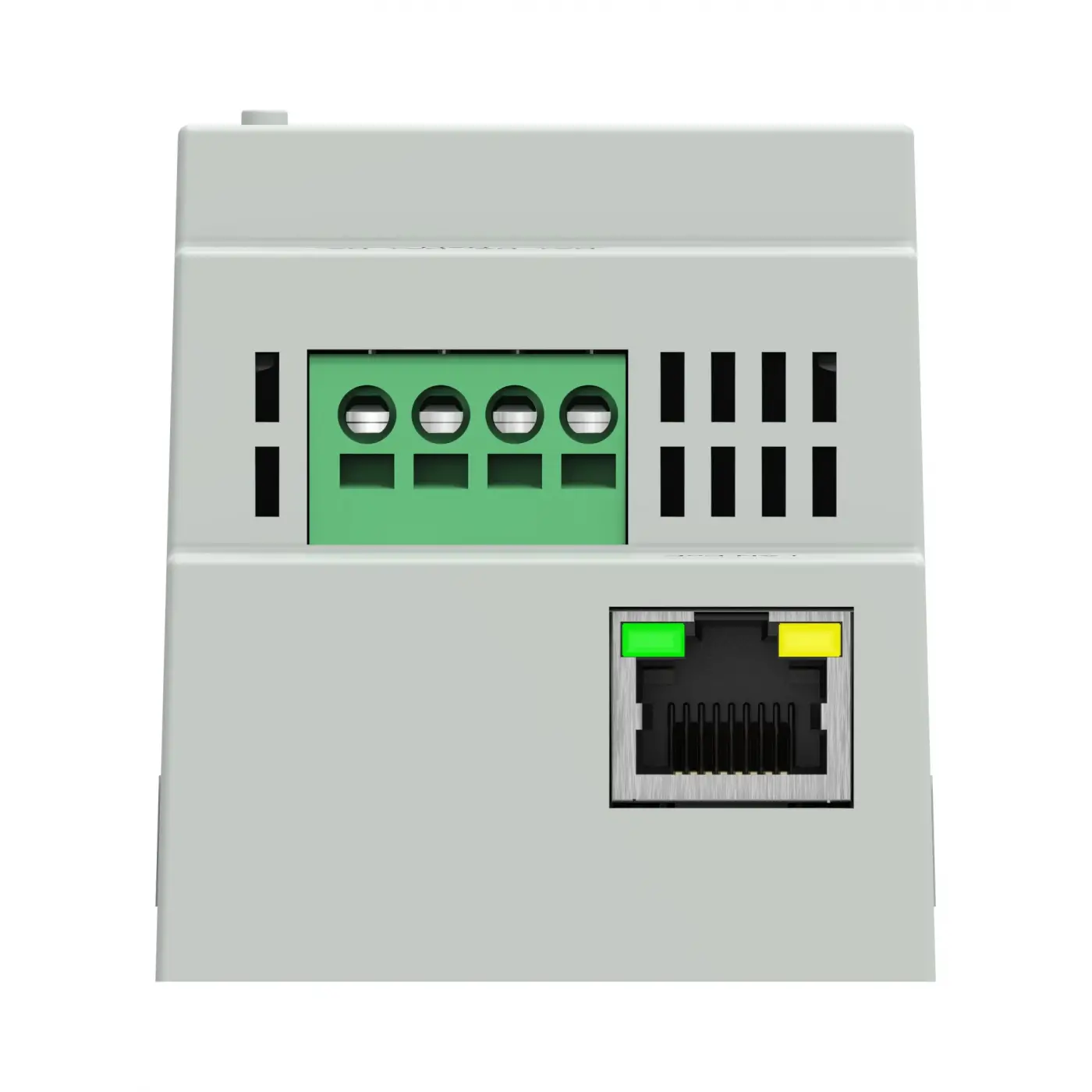

LAN PoE:
1 adet 8 pinli RJ-45 dişi konnektör
100BASE-TX Ethernet portu
Yeşil ve sarı LED’ler Ethernet portu durumunu gösterir
Cresnet ağ gücü aktif olduğunda PoE gücü devre dışı kalır
DA+ / DA-:
Paralel bağlı 2 adet 2 pinli, 3,5 mm yaylı terminal
Tek bir DALI hattının kontrolü
Bir DALI hattı en fazla 64 sürücüyü kontrol eder
Cresnet (NET) ve Ethernet (LAN PoE) portları arasında 3 kVAC izolasyon
Kablo kesiti: 12–24 AWG tek damarlı veya 14–24 AWG çok telli

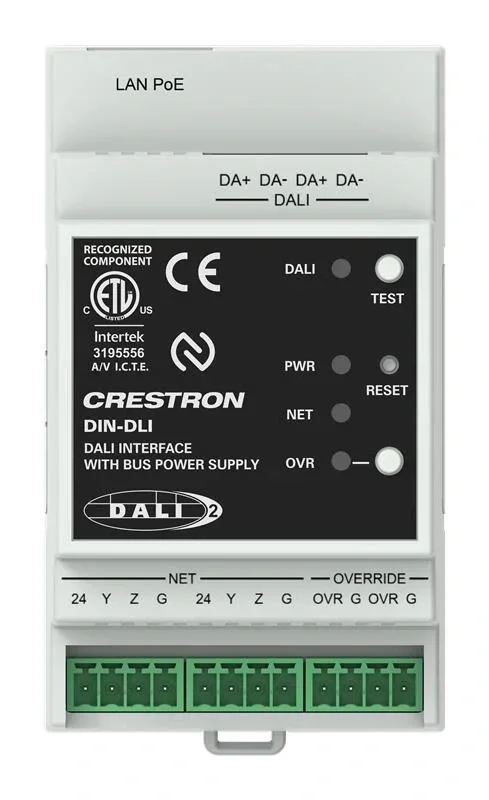

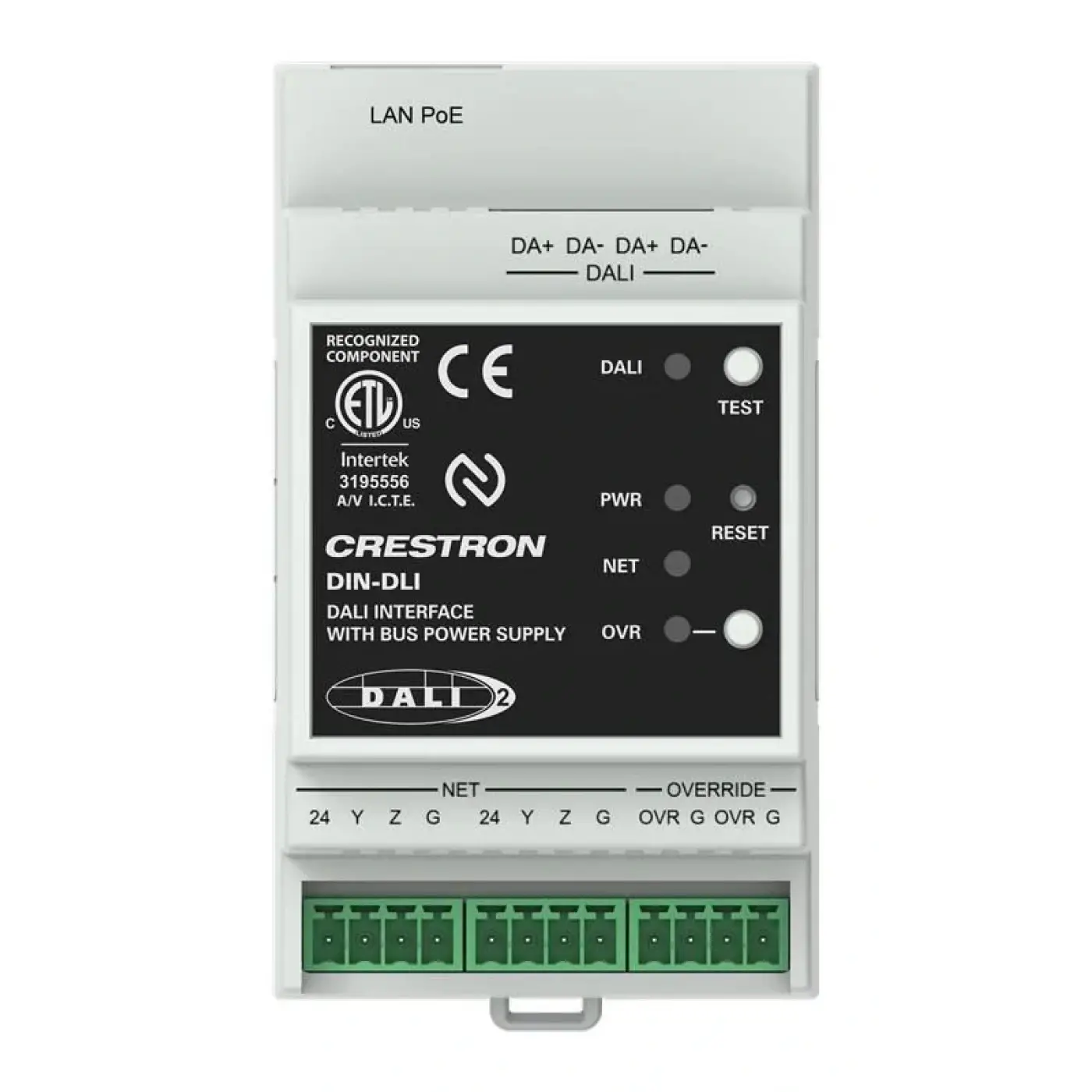

Kontroller ve Göstergeler
OVR:
1 adet kırmızı LED ve 1 adet buton
Override modunu etkinleştirmek ve override ön ayarlarını kaydetmek için
PWR:
1 adet yeşil LED
Cihaza güç geldiğini gösterir
NET:
1 adet sarı LED
Kontrol işlemcisi ile haberleşmeyi gösterir
RESET:
1 adet gömme tip mini buton
Dahili işlemciyi sıfırlar
Fabrika ayarlarına döndürme
DALI:
1 adet sarı LED
DALI güç durumu, haberleşme ve hata bilgisini gösterir
TEST:
1 adet buton
Aydınlatmaların yerel kontrolünü sağlar
Tek cihaz değişimini başlatmak için kullanılır
Çevresel Koşullar
Muhafaza içi ortam sıcaklığı: 32° – 122 °F (0° – 50 °C)
Nem: %10 – %90 bağıl nem (yoğuşmasız)
Isı yayılımı: 13,6 BTU/saat
Yapı
Muhafaza: Açık gri polikarbonat gövde, polikarbonat etiket kaplaması
Montaj: 35 mm DIN EN 60715 ray montajı, 45 mm ön panel kesitine sahip muhafazalar için DIN 43880 form faktörü, 3 DIN modül alanı (54 mm) kaplar
Boyutlar
Yükseklik: 3,68 inç (93,70 mm)
Genişlik: 2,08 inç (52,83 mm)
Derinlik: 2,32 inç (59 mm)
Ağırlık
0,24 lb (113,3 g)
