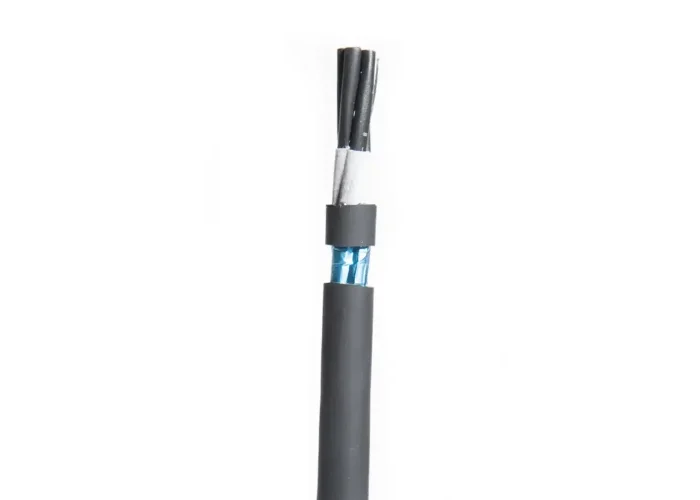

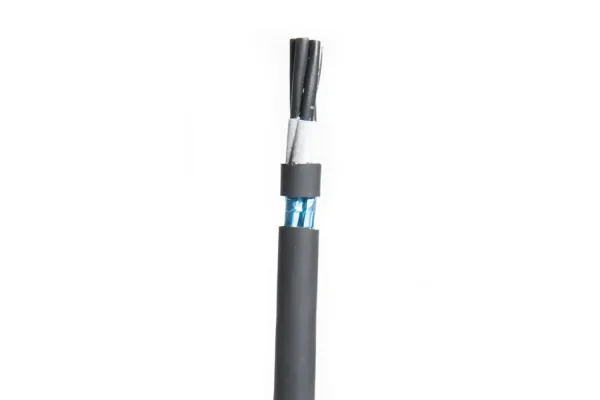

Emek EKMC-4 4 Kanal Multicore Kablo
Çok kanallı mikrofon kabloları genel amaçlı stüdyo uygulamaları için özel olarak dizayn edilmiştir. Stüdyo tesisat döşemeleri için kullanılan bu kablo da her kanal, ortak bir dış kılıf altında toplanmış ve ekranlanmış çiftlerden oluşmaktadır. Her iletken çift kalaylı bir toprak teli ile bükülerek üzeri alüminyum folyo sarılmış ve bireysel olarak PVC ile izole edilmiştir.Çok yüksek esneklik kapasitesine sahip bu kablolar kontrol odalarında, seslendirme ünitelerinin bağlanmasında düzen sağlamak amacıyla tasarlanmış ve bütün ses sinyallerinin tek bir kablo üzerinden dağıtımına olanak sağlamıştır.
Kablo Yapısı ve Elektriksel Özellikler
Kablo Yapısı
- İletken: 7×0.20 mm bükülü kalaylı bakır tel (0.22 mm$^2$)
- İzolasyon: PO - Poliolefin
- Çift Ekranlaması: 0.22 mm$^2$ kalaylı toprak teli + Alüminyum/Polyester folyo
- Per Kılıfı: PVC - Gri (Numaralı)
- Öz: Katlar halinde bükülü damarlar
- Genel Ekran: 0.22 mm$^2$ kalaylı toprak teli + Alüminyum/Polyester folyo
- Dış Kılıf: PVC - Mat siyah
Elektriksel Özellikler
- İletken Direnci: <85 Ohm/km
- Kapasite (İletken/İletken): 80 pF/mt.
- Kapasite (İletken/Ekran): 145 pF/mt.
- İzolasyon Direnci: <500 MΩ/km
