Ana Özellikler
Tek bir korumalı CATx kablosu üzerinden, 100 metreye (330 fit) kadar tek link DVI-D ile birlikte kontrol ve analog ses sinyallerini alır
4K'ya kadar bilgisayar ve video çözünürlüklerini destekler
Optimum performans için Extron XTP DTP 24 korumalı bükümlü çift kablo şiddetle tavsiye edilir
CATx korumalı bükümlü çift kablo ile uyumludur
Ek analog stereo ses sinyallerini kabul eder
DoDIN APL Onaylı Ürün seçeneği mevcuttur
Özellikler

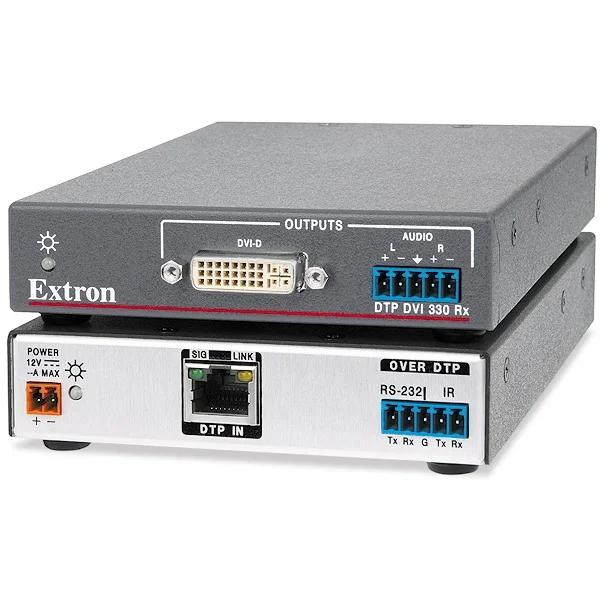

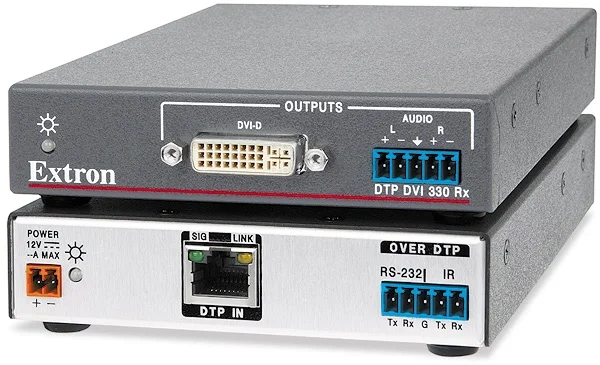

Korumalı bir CATx kablosu üzerinden 100 metreye (330 fit) kadar tek link DVI-D ile birlikte kontrol ve analog ses sinyallerini alır — DTP DVI 4K 330 Rx, ekonomik ve kurulumu kolay bir kablo altyapısı üzerinde yüksek güvenilirlik ve maksimum performans sağlar.
Giriş: RJ-45 konnektöründe bir adet DTP® 330 bükümlü çift girişi.
Çıkışlar: Bir adet DVI-D; vidalı terminal (captive screw) üzerinde stereo ses.
4K'ya kadar bilgisayar ve video çözünürlüklerini destekler — En yüksek çözünürlüklerde üstün görüntü kalitesini koruyarak 4K/60 4:2:0 ve 4K/30 4:4:4 formatlarını destekler. 165 MHz üzerindeki piksel saat hızları HDMI formatında desteklenir.
Desteklenen HDMI spesifikasyon özellikleri arasında 10,2 Gbps'ye kadar veri hızları, 12 bit'e kadar Deep Color, 3D ve HD kayıpsız ses formatları yer alır.
HDCP 2.3 uyumlu — İçerik korumalı 4K video medyalarının görüntülenmesini sağlar ve HDCP'nin önceki sürümleriyle geriye dönük uyumluluğu korur.
DTP 330 ürünleri ile uzaktan güç besleme özelliği — Kurulumu basitleştirmek için alıcı, bükümlü çift bağlantısı üzerinden DTP 330 özellikli bir ürün tarafından uzaktan beslenebilir. Ayrıca, güç kaynağı yerel olarak bağlandığında bir DTP 330 vericisine de güç sağlayabilir.
Optimum performans için Extron XTP DTP 24 korumalı bükümlü çift kablo şiddetle tavsiye edilir.
CATx korumalı bükümlü çift kablo ile uyumlu — DTP DVI 4K 330 Rx, CATx korumalı bükümlü çift kablo ile kullanıldığında tüm uyumlu çözünürlükler için maksimum 100 metrelik (330 fit) iletimi tam olarak destekler. Optimum performans için 24 AWG veya daha iyi katı merkez iletken boyutuna sahip korumalı bükümlü çift kablolama önerilir.
Ek analog stereo ses sinyallerini kabul eder — DTP DVI 4K 330 Rx, DTP 330 özellikli bir üründen stereo analog ses kabul eder. Gömülü (embedded) dijital ses, dijital video sinyalinden ayrıştırılmaz (de-embed edilmez).
AV cihaz kontrolü için çift yönlü RS-232 ve IR geçişi — Çift yönlü RS-232 kontrol ve IR sinyalleri video sinyaliyle birlikte iletilebilir; bu sayede uzak AV cihazları ek kablolamaya gerek kalmadan kontrol edilebilir.
EDID ve HDCP iletimini destekler — DDC kanalları aktif olarak arabelleğe alınarak kaynak ve ekran arasında kesintisiz iletişim sağlanır.
Tüm DTP 330 Serisi vericiler ve DTP 330 özellikli ürünlerle uyumlu — Uygulama gereksinimlerini karşılamak için masaüstü ve duvar tipi vericilerin yanı sıra diğer DTP 330 özellikli ürünlerle karma kullanım imkanı sağlar.
Sinyal varlığı ve güç için LED göstergesi — Gerçek zamanlı geri bildirim ve temel performans parametrelerinin izlenmesi için sistem durumunun görsel olarak takibini sağlar.
DTP portu için RJ-45 sinyal ve bağlantı (link) LED göstergeleri — Sinyal akışını ve çalışmasını doğrulamaya yarayan bir araç sunarak bağlantı sorunlarının hızlıca tespit edilmesini sağlar.
Opsiyonel Extron DVI-HDMI adaptörleri ile kullanıldığında HDMI sinyallerini destekler.
UL 2043 plenum dereceli — DTP DVI 4K 330 Rx, asma tavan üzerindeki plenum boşluklarına kurulum için duman ve ısı yayılımına yönelik UL 2043 standardını karşılar (güç kaynağı hariç). Tavan üstü yerleşim, hırsızlığı önlemek için alıcıyı gizler ve oda içindeki alan sınırlı olduğunda ekipman kurulumu için kolaylık sağlar.
DoDIN APL Onaylı Ürün mevcuttur — Bu ürün, talep üzerine Savunma Bakanlığı Bilgi Ağı Onaylı Ürün (DoDIN APL) versiyonu olarak temin edilebilir. Özel ihtiyaçlarınız için lütfen Extron ile iletişime geçin.
1 inç (2,5 cm) yüksekliğinde, çeyrek raf genişliğinde metal kasa — İnce profilli kasası sayesinde cihaz, ihtiyaç duyulan her yere fark edilmeyecek şekilde kurulabilir.
Opsiyonel, harici Extron Everlast® güç kaynağı mevcuttur (parça no #70-1174-01) — Kanıtlanmış yüksek güvenilirlik ve düşük güç tüketimi ile dünya çapında güç uyumluluğu sağlar.
Kare hızı¹: 24, 25, 30, 50 veya 60 fps
Renk alt örneklemesi (Chroma sampling)¹: 4:4:4, 4:2:2 veya 4:2:0
Renk bit derinliği¹: Renk başına 8 bit
Sinyal Tipi: HDMI 1.4, HDCP 2.3
Maks. video veri hızı: 10,2 Gbps (renk başına 3,4 Gbps)
NOT 1: Maksimum veri hızı sınırına tabidir. Bu veri hızı tarafından desteklenen video parametrelerini belirlemek için hesaplayıcımızı (www.extron.com/8Kdatarate) kullanın. NOT: Bu ürün, ayrı satılan bir verici (DTP DVI 4K 330 Tx) ve bir alıcıdan (DTP DVI 4K 330 Rx) oluşur; verici ve alıcı birbirine bükümlü çift (twisted pair) kablo ile bağlanır. NOT: *DVI sinyal girişi/çıkışı için uygun HDMI - DVI-D kabloları veya adaptörleri gereklidir.
Maksimum veri hızı: 10,2 Gbps (renk başına 3,4 Gbps)
Maksimum piksel saati: 300 MHz
Çözünürlük aralığı: 60 Hz'de 2560x1600'e kadar* veya 30 Hz'de 4K (4096x2160),30 Hz'de UHD (3840x2160),4:2:0 renk alt örneklemesi ile 60 Hz'de 4K/UHD (*düşürülmüş karartma - reduced blanking)
Renk bit derinliği: 8, 10 veya 12 bit (maksimum veri hızı sınırına tabidir)
Formatlar: RGB ve YCbCr dijital video
Standartlar: DVI 1.0, HDMI 1.4, HDCP 2.3, CEA-861E
Video Girişi — Verici
Sayı/Sinyal tipi: 1 adet single link DVI-D (veya HDMI*) girişi; 1 adet single link DVI-D (veya HDMI*) yerel döngü (loop-through) çıkışı
Konnektörler: 2 adet dişi DVI-I
Verici ve Alıcı Arasındaki Bağlantı
Konnektörler: Ünite başına 1 adet dişi RJ-45
Sonlandırma standardı: TIA/EIA T568B
Sinyal iletim mesafesi:
1080p @ 60 Hz: Korumalı bükümlü çift (STP) veya XTP DTP 24 STP kablo ile 100 m'ye (330') kadar.
2560x1600 @ 60 Hz: STP veya XTP DTP 24 STP kablo ile 100 m'ye (330') kadar.
4K/UHD @ 30Hz ve 60 Hz: STP veya XTP DTP 24 STP kablo ile 100 m'ye (330') kadar.
Kablo gereksinimleri: Katı iletken, 24 AWG veya daha iyisi.
Kablo önerileri: 400 MHz bant genişliği, STP (korumalı bükümlü çift).
Kazanç: Dengesiz (unbalanced) çıkış: 0 dB; Dengeli (balanced) çıkış: +6 dB
Frekans tepkisi: 20 Hz - 20 kHz, ±0,5 dB
THD + Gürültü: Maksimum çıkışta 20 Hz - 20 kHz'de %0,03
S/N (Sinyal/Gürültü Oranı): >90 dB (maksimum çıkışta 15 dBu, dengeli)
Ses Girişi
Sayı/Sinyal tipi: 1 adet PC seviyesi stereo, dengesiz.
Konnektörler: (1) 3,5 mm stereo jak, 2 kanal; uç (L),halka (R),gövde (şasi).
Ses Çıkışı
Sayı/Sinyal tipi: 1 adet stereo (2 kanal),dengeli/dengesiz.
Konnektörler: (1) 3,5 mm vidalı terminal (captive screw),5 kutuplu.
Seri kontrol portu giriş/çıkış:
Verici: RS-232 kontrolü için (1) 3,5 mm, 5 kutuplu vidalı terminal üzerinden RS-232 (±5 V) (konnektör IR kontrol portu ile ortaktır).
Alıcı: Dişi RJ-45 jakı üzerinde 1 set özel sinyal.
Baud hızı ve protokol: 300 - 115200 baud.
IR kontrol portu: (1) 3,5 mm, 5 kutuplu vidalı terminal (RS-232 ile ortak); 30 kHz'den 60 kHz'e kadar modüle edilmiş kızılötesi kontrol.
Güç kaynağı: Harici; Giriş: 100-240 VAC, Çıkış: 12 VDC, 1,5 A, 18 watt.
Güç tüketimi:
Verici (Cihaz): 3,4 watt
Alıcı (Cihaz): 4,2 watt
Montaj: Raf montajı (opsiyonel 1U raf rafı ile); Mobilya montajı (opsiyonel masa altı kiti ile).
Kasa boyutları:
Verici: 2,5 cm Y x 10,9 cm G x 7,6 cm D
Alıcı: 2,5 cm Y x 10,9 cm G x 15,2 cm D
Ürün ağırlığı: Verici: 0,3 kg; Alıcı: 0,5 kg.
Garanti: 3 yıl parça ve işçilik; Everlast güç kaynağı için 7 yıl.
