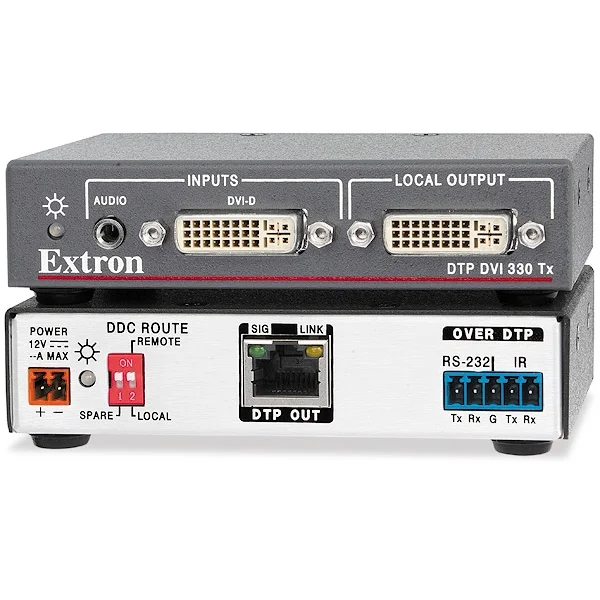

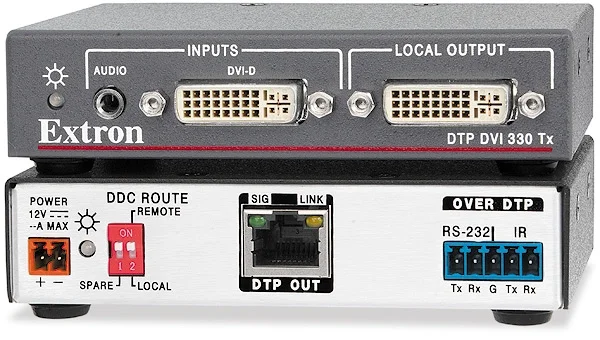

Extron DTP DVI 4K 330 Tx DVI için Uzun Mesafeli DTP Verici - 100 Metre Mesafe

Extron DTP DVI 4K 330 Tx DVI için Uzun Mesafeli DTP Verici - 100 Metre Mesafe

Temel Özellikler


• Tek bir korumalı CATx kablo üzerinden 330 feet’e (100 metre) kadar tek bağlantılı DVI-D artı kontrol ve analog ses iletimi sağlar
• 4K’ya kadar bilgisayar ve video çözünürlüklerini destekler
• En iyi performans için Extron XTP DTP 24 korumalı bükümlü çift kablo şiddetle tavsiye edilir
• Korumalı CATx bükümlü çift kablo ile uyumludur
• Ek analog stereo ses sinyallerini kabul eder
• DVI giriş loop-out (geçişli çıkış)

Extron DTP DVI 4K 330 Tx, DVI-D video, ses ve çift yönlü RS-232 ile IR sinyallerini korumalı bir CATx kablo üzerinden 330 feet’e (100 metre) kadar Extron DTP® 330 özellikli ürünlere iletmek için tasarlanmış uzun mesafe bir vericidir. Tek bağlantılı DVI-D veya HDMI sinyallerini uzatmak için etkili bir çözüm sunar.

Ayrıca DTP DVI 4K 330 Tx, analog stereo ses sinyallerini kabul ederek aynı korumalı bükümlü çift kablo üzerinden eş zamanlı iletim sağlar. 4K’ya kadar çözünürlüklerde video sinyallerini destekler.

Verici, yerel bir bilgisayar monitörünü desteklemek için DVI loop-out (geçişli çıkış) ile donatılmıştır. Kompakt kasa boyutu ve uzaktan güç besleme özelliği sayesinde DTP DVI 4K 330 Tx; kürsülerde, masa altlarında veya uygulama gereksinimlerini karşılamak için ihtiyaç duyulan her yerde gizli ve pratik kurulum için idealdir.



DTP DVI 330 4K Tx/Rx

GERÇEK 4K Teknik Özellikleri

• Kare hızı¹: 24, 25, 30, 50 veya 60 fps

• Renk örnekleme¹: 4:4:4, 4:2:2 veya 4:2:0

• Renk bit derinliği¹: Renk başına 8 bit

• Sinyal türü: HDMI 1.4, HDCP 2.3

• Maks. video veri hızı: 10,2 Gbps (renk başına 3,4 Gbps)

• Not ¹: Maksimum veri hızı sınırına tabidir.

• Not: Ürün, ayrı satılan verici (DTP DVI 4K 330 Tx) ve alıcıdan (DTP DVI 4K 330 Rx) oluşur.

• Not:DVI için uygun HDMI–DVI-D kablo/adaptör gereklidir.

Video

• Maksimum veri hızı: 10,2 Gbps

• Maksimum piksel saat frekansı: 300 MHz

• Çözünürlük aralığı:

  • 2560x1600 @ 60 Hz’e kadar

  • 4K (4096x2160) @ 30 Hz

  • UHD (3840x2160) @ 30 Hz

  • 4K/UHD @ 60 Hz (4:2:0)

• Renk bit derinliği: 8, 10 veya 12 bit (veri hızına bağlı)

• Formatlar: RGB, YCbCr

• Standartlar: DVI 1.0, HDMI 1.4, HDCP 2.3, CEA-861E

Video Girişi — Verici

• Sinyal: 1x DVI-D (veya HDMI) giriş

• Loop-through: 1x DVI-D (veya HDMI)

• Konnektör: 2x dişi DVI-I

Verici–Alıcı Arası Bağlantı

• Konnektör: 1x RJ-45 (her cihazda)

• Standart: TIA/EIA T568B

• İletim Mesafesi:

  • 1080p @ 60 Hz → 100 m

  • 2560x1600 @ 60 Hz → 100 m

  • 4K/UHD @ 30/60 Hz → 100 m

• Kablo: 24 AWG veya daha iyi, STP, 400 MHz

• Not: XTP DTP 24 STP önerilir.

Video Çıkışı — Alıcı

• Sinyal: 1x DVI-D (veya HDMI)

• Konnektör: 1x dişi DVI-I

Ses

• Kazanç:

  • Dengesiz: 0 dB

  • Dengeli: +6 dB

• Frekans yanıtı: 20 Hz – 20 kHz (±0,5 dB)

• THD + Gürültü: %0,03

• S/N: >90 dB

• Kanal ayrımı: >80 dB

Ses Girişi

• Sinyal: 1x PC seviyesi stereo, dengesiz

• Konnektör: 3,5 mm stereo jak

• Empedans: >10k ohm

• Nominal seviye: -10 dBV

• Maksimum seviye: +6 dBV

• Not: Analog ses videoya gömülmez.

Ses Çıkışı

• Sinyal: 1x stereo (dengeli/dengesiz)

• Konnektör: 3,5 mm, 5 kutuplu vidalı terminal

• Empedans: 50 ohm (dengesiz),100 ohm (dengeli)

• Maksimum seviye: >+11 dBu (dengeli)

Haberleşme

• RS-232: 300–115200 baud

• IR: 0–5 V TTL, 30–60 kHz

• Pin Dizilimi:

  • RS-232 → 1=Tx, 2=Rx, 3=Gnd

  • IR → 3=Gnd, 4=Tx, 5=Rx

Genel

• Güç: 100–240 VAC → 12 VDC, 1,5 A

• Tüketim:

  • Verici: 3,4 W

  • Alıcı: 4,2 W

• Çalışma Sıcaklığı: 0 – 50 °C

• Soğutma: Konveksiyon

• Kasa: Metal

Boyutlar

• Verici: 2,5 x 10,9 x 7,6 cm

• Alıcı: 2,5 x 10,9 x 15,2 cm

Ağırlık

• Verici: 0,3 kg

• Alıcı: 0,5 kg

Sertifikalar

• CE, UL, FCC Class A, RoHS, WEEE

Garanti

• Cihaz: 3 yıl

• Güç kaynağı: 7 yıl

Nakliye Bilgisi (60-1360-12)

• Boyutlar: 7,6 x 19,1 x 26,7 cm

• Ağırlık: 0,81 kg
