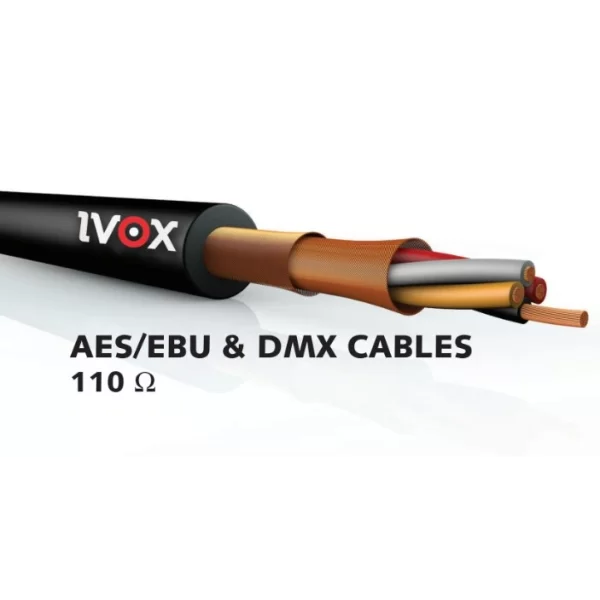

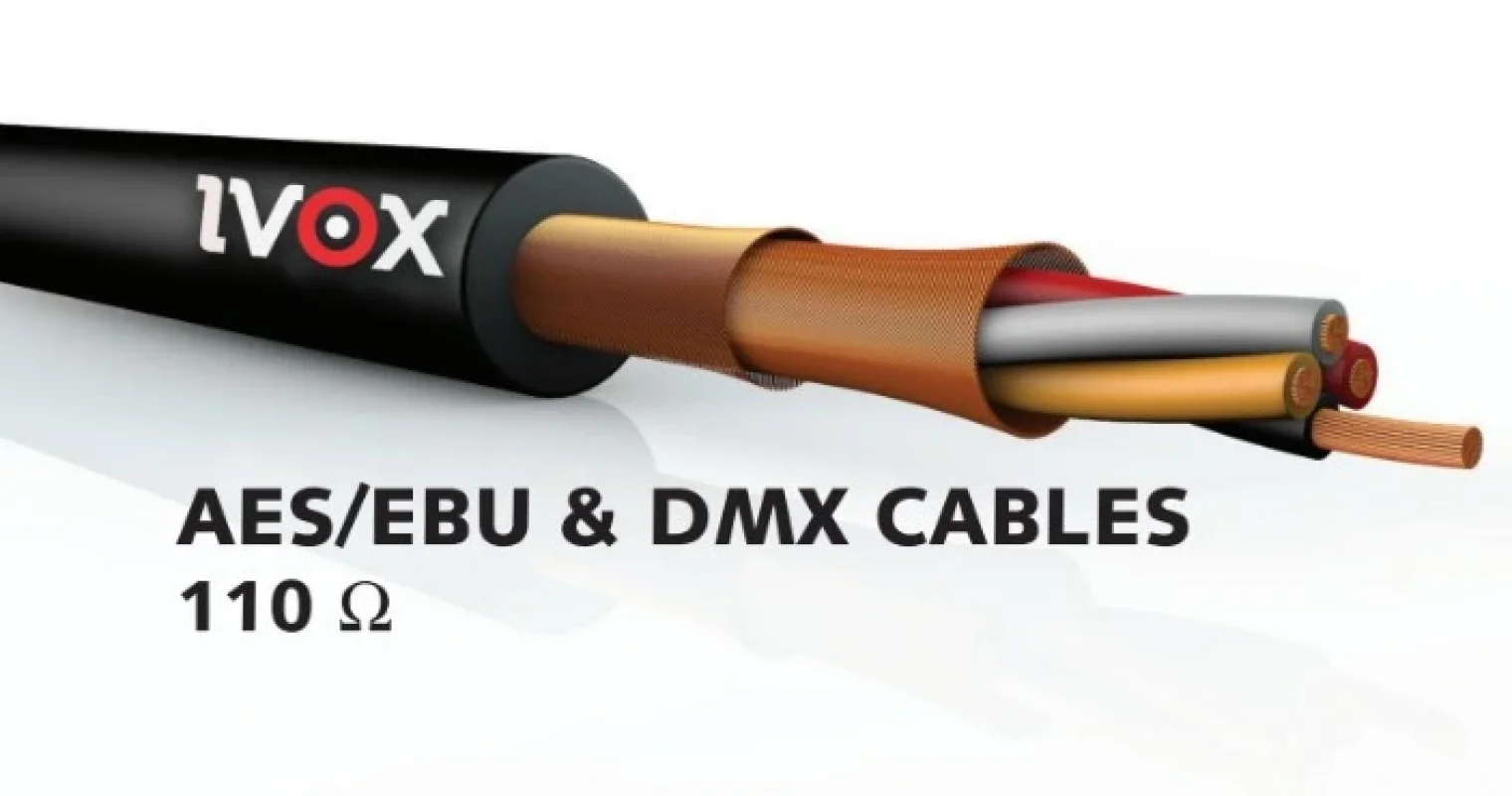

IVOX VD 426 DMX Sinyal Kablosu 110 ohm 4x0,22mm

IVOX VD 426 DMX Sinyal Kablosu 110 ohm 4x0,22mm

DMX 512 Aydınlatma Kontrol Kablosu

Uygulama: DMX 512 Aydınlatma kontrol kablosu, istisnai derecede dayanıklı ve esnek bir yapıya sahip gerçek bir DMX kablosudur. Kablo özellikleri arasında iki çift ve 110 empedans, ultra düşük kapasitans ve çift koruma (double shielded) bulunur. Geleneksel kabloların aksine, bu kablolar veri iletimi için tasarlanmıştır.

Yapısal Veriler:

• Damar Sayısı x Kesit: 4 x 0,22 mm² (AWG 24)
• Tellerin Cinsi (İletken): 28 x 0,10 mm ∅ Tavlı Bakır Tel (Stranded Bare Copper)
• İletken İzolasyonu: 1,60 ± 0,05 mm ∅ Köpük-Deri Pe (Foam-Skin Pe)
• İletken Renk Kodu: Mavi / Kırmızı / Siyah / Yeşil
• 1. Kalkan (Shield): Bakır spiral koruma (Copper spiral shield)
• 2. Kalkan (Shield): Bakır spiral koruma (Copper spiral shield)
• Koruma Faktörü (Shielding Factor): 100%
• Dış Kılıf: sPVC Mat (sPVC Matt)
• Dış Çap: 6,5 mm ∅
• Ağırlık: 7.6 kg / 100 m

Elektriksel Veriler:

• İletken Direnci: < 86 Ω / km
• Kalkan Direnci (Shield Resistance): < 39 Ω / km
• İzolasyon Direnci: > 2000 M$Omega$ x km
• Yayılma Hızı (Velocity of Propagation): 78%
• Kapasitans:
  • damar/damar (core/core): 45 pF / m
  • damar/ekran (core/screen): 130 pF / m
• Nominal Empedans (1 KHz): 110±10% Ω / 100 m
• Zayıflama (Attenuation):
  • 1 MHz: 2,2 dB
  • 3 MHz: 3,8 dB
  • 10 MHz: 6,9 dB
• Test Gerilimi:
  • damar/damar (core/core): 0,5 kVeff
  • damar/ekran (core/screen): 1,0 kVeff

Mekanik Veriler:

• Minimum Bükülme Yarıçapı: 8 x D (D=Dış Çap)
• Sıcaklık Aralığı:
  • Mobil Kurulum: -5° C ile +70° C
  • Sabit Kurulum: -30° C ile +70° C
