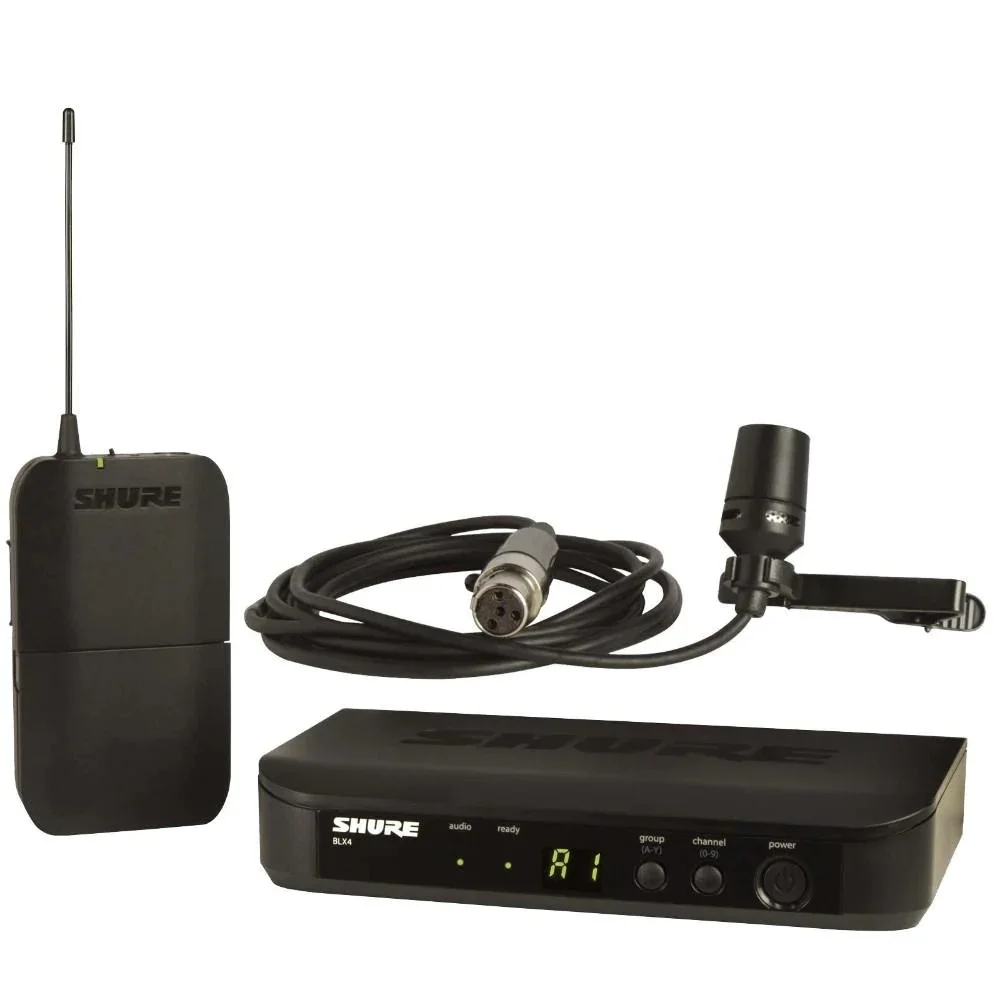

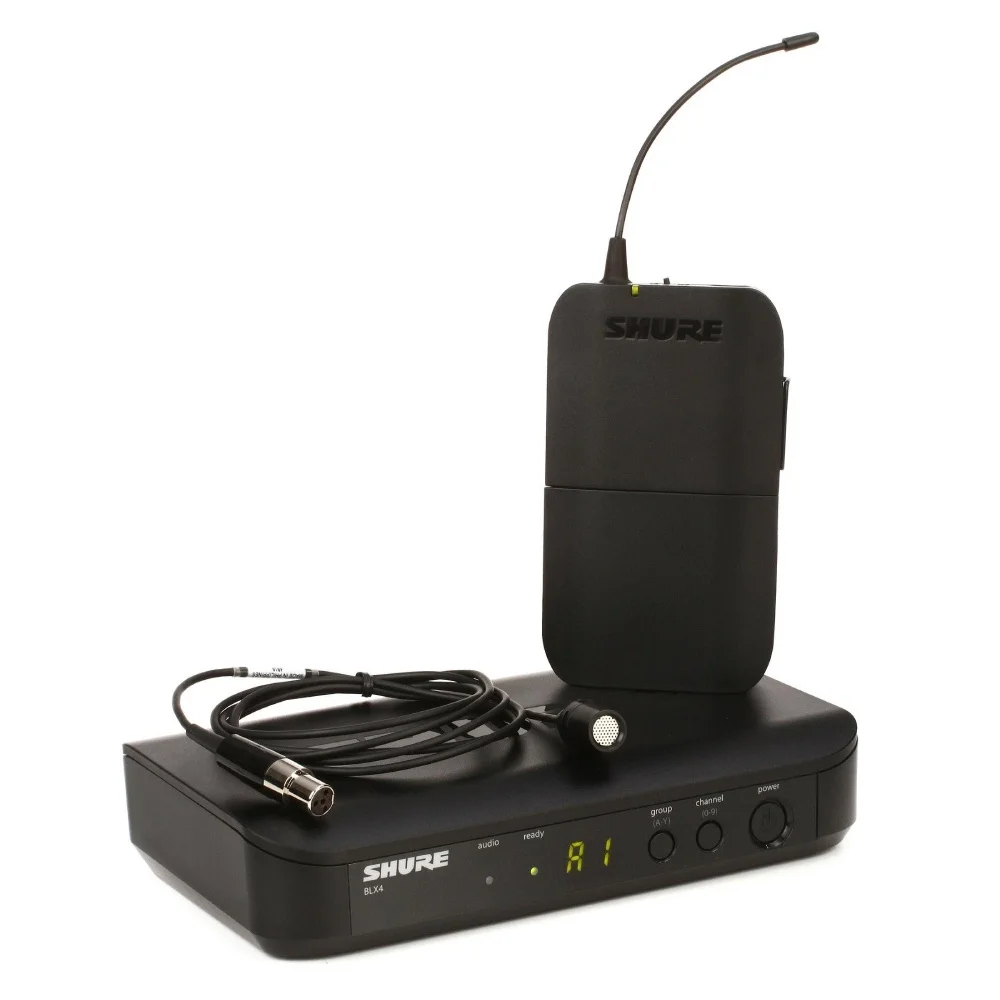

Shure BLX14E/CVL, web yayıncılığı, online eğitimler, video konferanslar ve dijital sunumlar için tasarlanmış profesyonel bir analog kablosuz yaka mikrofonu sistemidir. Aşağıda, sistemin web ortamındaki işleyişi, mimari yapısı ve tüm bileşenlerinin fabrikasyon detay teknik özellikleri yer almaktadır:
Web Kullanımı İçin Teknik Entegrasyon ve Sinyal Akışı
- Bağlantı Protokolü: Alıcı ünite (BLX4) analog çıkışlıdır. Web ortamına (Zoom, Teams, OBS Studio vb.) aktarım için analog sinyali dijitale çeviren harici bir USB ses kartı veya USB mikser kullanımı zorunludur.
- RF Kararlılığı: Sistem, UHF bandında çalışır. Çevrede bulunan 2.4 GHz ev Wi-Fi ağları, Bluetooth cihazları veya mikrodalga fırın sinyallerinden kesinlikle etkilenmez. Bu durum web yayınlarında anlık paket kaybı ve seste pıtırtı oluşmasını engeller.
- Hızlı Kurulum (QuickScan): Alıcı üzerindeki tek tuşla tarama özelliği, bulunulan konumdaki tüm yerel TV frekanslarını ve elektromanyetik kirliliği saniyeler içinde analiz ederek en temiz boş frekansı bulur ve verici ile eşleştirir.
Genel Sistem Teknik Özellikleri
- Çalışma Mesafesi (RF Menzili): Açık alanda ve doğrudan görüş hattında 91 metredir. Kapalı web stüdyolarında duvar ve dekor engellerine karşı yüksek sinyal direnci gösterir.
- Ses Frekans Tepkisi: 50 Hz ile 15.000 Hz arasındadır. İnsan sesinin doğal bas ve tiz tonlarını net şekilde korur.
- Toplam Harmonik Bozulma (THD): %0.5 (tipik değer). Seste bozulma yaratmadan berrak bir iletim sağlar.
- Dinamik Aralık: 100 dB (A-ağırlıklı, tipik). Ani ses yükselmelerinde (kahkaha, alkış vb.) patlama (distorsiyon) ve fısıltılarda kayıp yaşanmasını engeller.
- Çalışma Sıcaklığı Aralığı: -18°C ile 50°C arasında sorunsuz performans gösterir.
- Uyumlu Maksimum Sistem: Aynı frekans bandında, aynı anda 12 adede kadar BLX sistemi çakışma olmadan yan yana çalışabilir. Çoklu konuşmacılı web panelleri için uygundur.
CVL Yaka Mikrofonu (Centraverse Lavalier) Teknik Özellikleri
- Kapsül Tipi: Kondenser (Elektret) yapısı sayesinde konuşma sesindeki detaylara karşı son derece hassastır.
- Kutup Deseni: Kardioid (kalp şekilli). Sadece konuşmacının ağız yönünden gelen sesi alır; web yayın odasındaki klavye tıkırtısı, bilgisayar fanı ve oda yankısı gibi çevre gürültülerini arkaya iterek izole eder.
- Frekans Tepkisi: 60 Hz – 12.000 Hz arasındadır (konuşma frekanslarına optimize edilmiştir).
- Açık Devre Hassasiyeti: -43.5 dBV/Pa (6.5 mV).
- Maksimum SPL (Ses Basınç Seviyesi): 139 dB SPL.
- Sinyal/Gürültü Oranı (S/N): 72 dB (@ 1 kHz).
- Konektör Tipi: TQG (TA4F) mini 4-pinli dişi konnektör.
- Kablo Uzunluğu: 1.3 metre.
- Ağırlık: 25 gram.
BLX1 Bel Tipi Verici (Bodypack) Teknik Özellikleri
- RF Çıkış Gücü: 10 mW (bölgesel yasal düzenlemelere göre değişiklik gösterebilir).
- Giriş Empedansı: 1 Megaohm (MΩ).
- Kazanç (Gain) Ayar Aralığı: 26 dB (Üzerindeki küçük ayar vidası ile mekanik olarak ayarlanır).
- Güç Gereksinimi: 2 adet AA tipi alkalin veya şarj edilebilir pil.
- Batarya Ömrü: Kesintisiz 14 saate kadar çalışma süresi (alkalin piller ile). uzun web seminerlerinde yarı yolda bırakmaz.
- Gövde Malzemesi: Kalıplanmış dayanıklı ABS plastik.
- Boyutlar: 110 mm x 64 mm x 21 mm.
- Ağırlık: 75 gram (pilsiz).
BLX4 Alıcı Ünite (Receiver) Teknik Özellikleri
- Anten Yapısı: Kasa içine gizlenmiş, mikroişlemci kontrollü dahili çeşitlilik (internal diversity) anten sistemine sahiptir. Sinyal dalgalanmalarında görünmez bir şekilde diğer antene geçerek web sesinde anlık düşüşlerin önüne geçer.

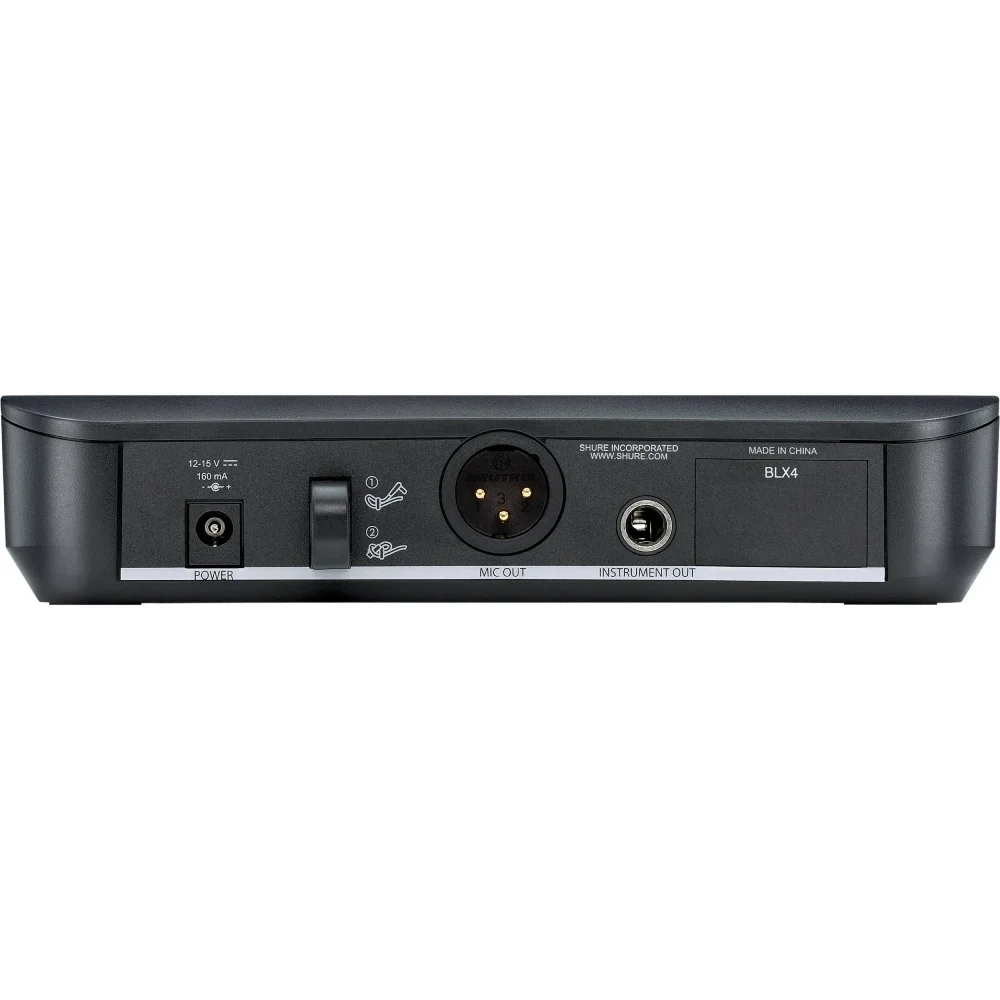

- Çıkış Konnektörleri:
- 1 adet XLR Erkek (Balanslı mikrofon seviyesi çıkışı)
- 1 adet 6.35 mm TS Jak (Balanssız enstrüman/hat seviyesi çıkışı)
- Çıkış Empedansı:
- XLR çıkışı: 200 Ohm (Ω)
- 6.35 mm Jak çıkışı: 50 Ohm (Ω)
- Ses Çıkış Seviyesi (Ref. ±33 kHz sapma, 1 kHz ton):
- XLR konnektör: -27 dBV (100 kΩ yük ile)
- 6.35 mm Jak konnektör: -13 dBV (100 kΩ yük ile)
- RF Duyarlılığı: -105 dBm (12 dB SINAD için, tipik).
- Görüntü Reddi (Image Rejection): >50 dB (tipik).
- Göstergeler: İki renkli ses durum LED'i bulunur (Yeşil: Normal seviye, Kırmızı: Aşırı yüklenme/Clip). Ayrıca kanal ve grup bilgilerini gösteren LED ekran mevcuttur.
- Güç Gereksinimi: 12–15 V DC, 260 mA harici adaptör (kutu içeriğine dahildir).
- Boyutlar: 40 mm x 188 mm x 103 mm.
- Ağırlık: 241 gram.
