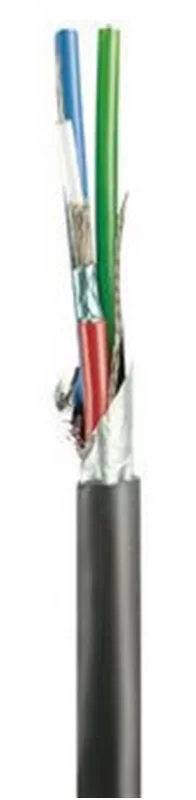

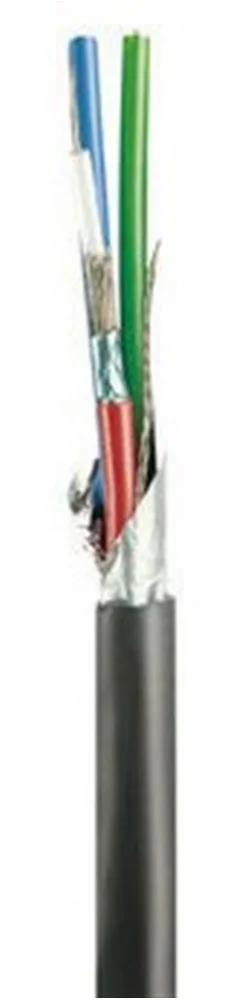

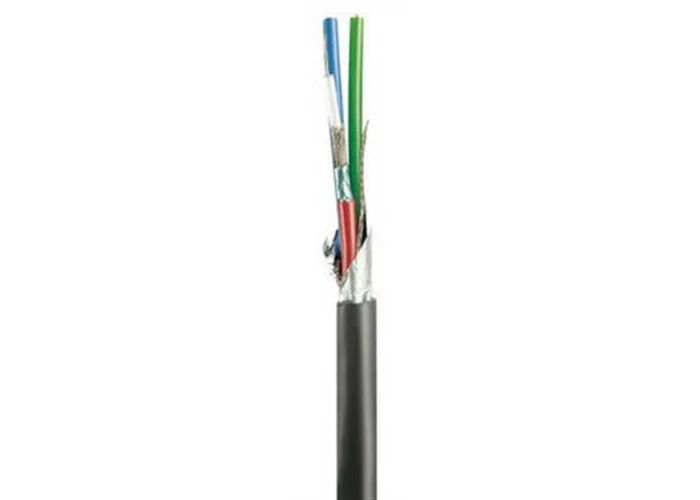

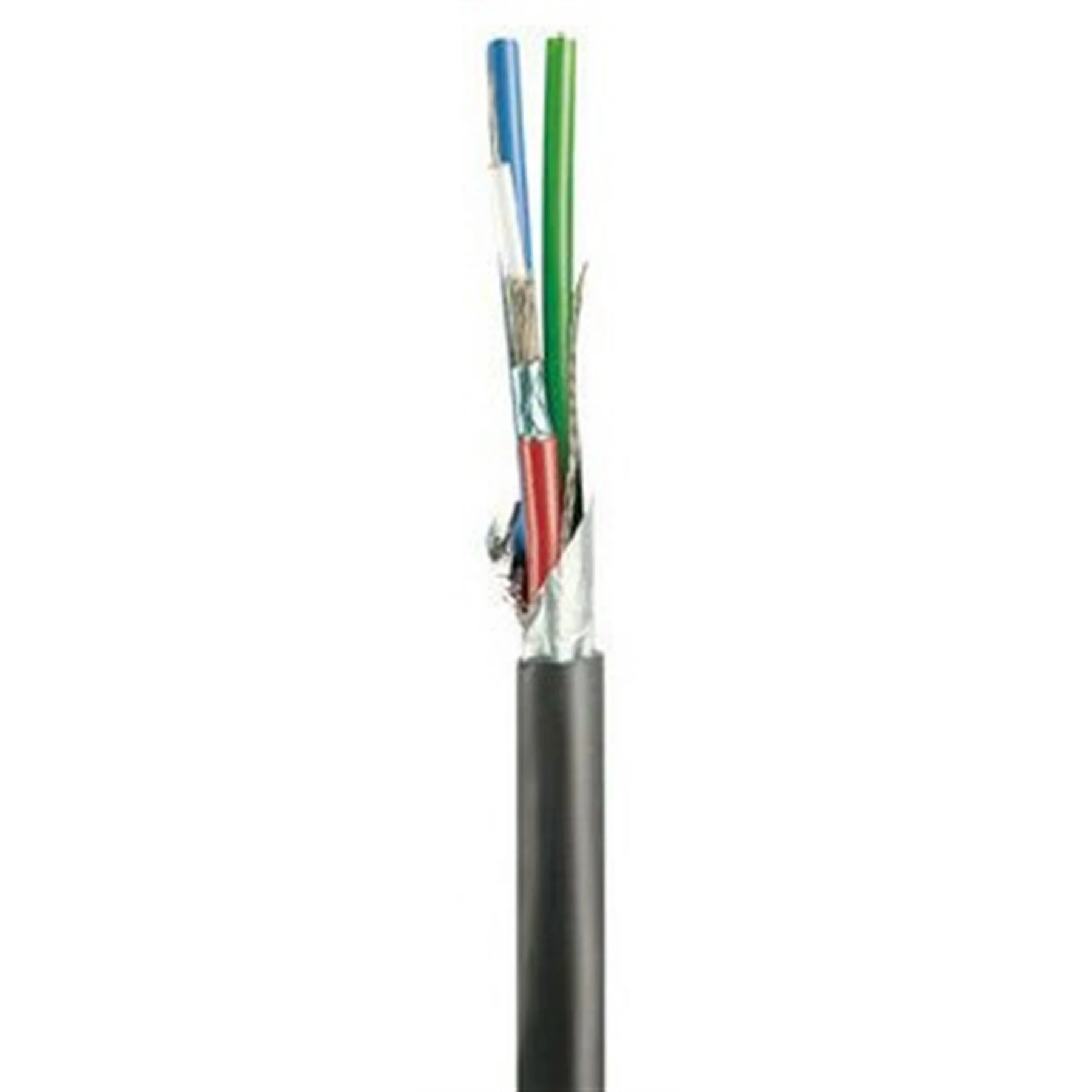

Lookab RGB3C 3 Coax x 0,14mm2 RGB Kablo
RGB3C
Kullanım Alanları
Yüksek çözünürlüklü düşük zayıflama değerlerine sahip bu RGB kablolar; stadyum ve konferans salonları gibi çok amaçlı medya yapılarındaki uygulamalarda VGA video sinyalleri iletiminde kullanılırlar.
Kablo Yapısı | |
İç İletken | 7xØ 0.16 mm Bükülü Kalaylı Bakır |
Yalıtkan | Ø 2.10 mm Köpüklü-PE |
1.Ekran | Kalaylı Bakır Sargı %100 Kapama |
2.Ekran | Al-Pes Folyo %100 Kapama |
Ara Kılıf | Ø 3.05 mm PVC Kırmızı-Yeşil-Mavi |
3.Ekran | Al-Pes Folyo %100 Kapama |
4.Ekran | Kalaylı Bakır Tel Örgü %70 Kapama |
Dış Kılıf | Ø 9.0 mm Esnek PVC Gri, Mat |
Min. Bükülme Yarıçapı | 15x Kablo Çapı |
Standart Ambalaj | 100-500 m MDF Makara, 1000 m Ağaç Makara |
Kablo Ağırlığı | 86 Kg/Km |
Teknik ve Elektriksel Özellikler (20°C) | |||
Empedans |
| 75±3 Ω |
|
Kapasite |
| <56.8 pF/m |
|
Yayılma Hızı |
| %78 |
|
Max. Çalışma Gerilimi |
| 1 kV |
|
Çalışma Sıcaklığı | (sabit) | -30 ºC........+70 ºC |
|
| (hareketli) | -5 ºC........+70 ºC |
|
Zayıflamalar (max) | 1MHz | 2.3 dB/100 m |
|
| 5MHz | 4.2 dB/100 m |
|
| 10MHz | 5.5 dB/100 m |
|
| 20MHz | 8.2 dB/100 m |
|
| 30MHz | 10.0 dB/100 m |
|
| 50MHz | 12.5 dB/100 m |
|
| 100MHz | 17.5 dB/100 m | |
