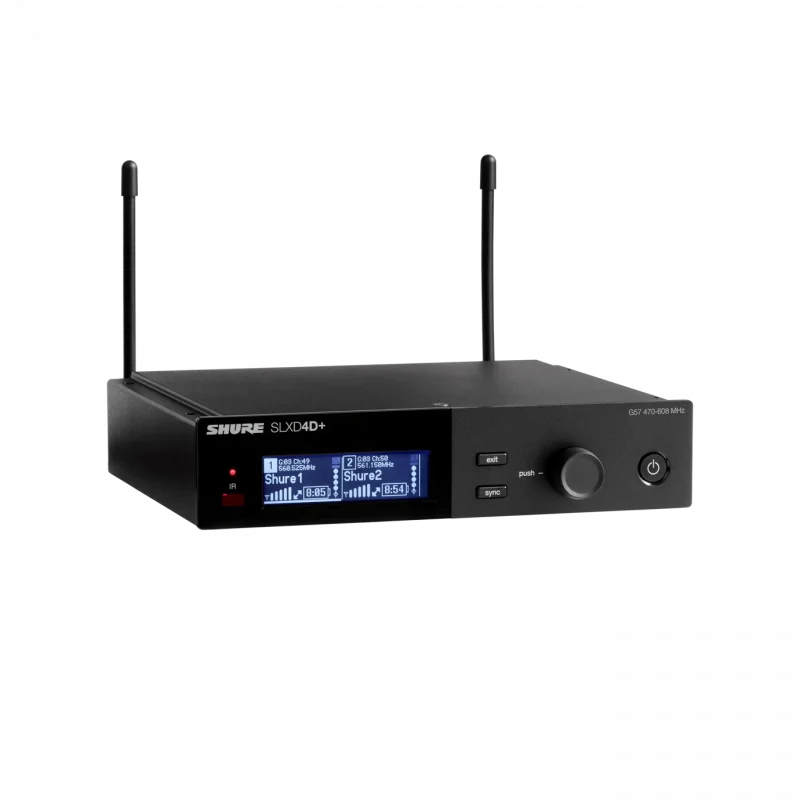

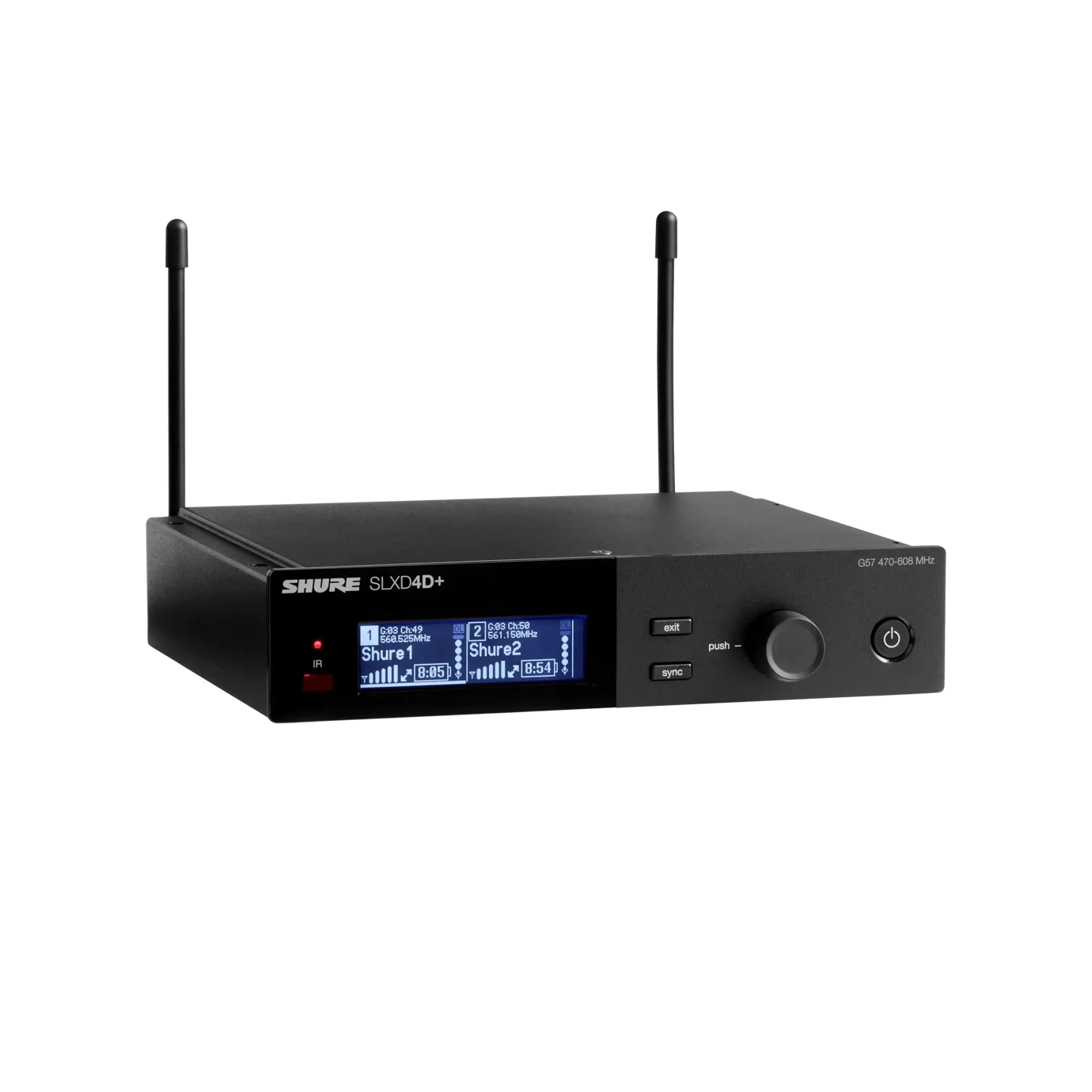

Shure SLXD4D+ Çift Kanallı Dijital Kablosuz Alıcı
Shure SLXD4D+; büyük sahneler, canlı performans mekanları, kurumsal salonlar ve ibadethaneler için geliştirilmiş çift kanallı (2-Kanal), yarım raf (half-rack) boyutunda bir dijital kablosuz alıcıdır. SLX-D+ serisinin amiral gemisi alıcı ünitelerinden biri olan bu model, tek bir donanım üzerinden iki bağımsız vericiyi yönetme imkanı tanır. Plus serisine özel 138 MHz RF tuning bant genişliği, 24-bit kristal netliğinde dijital ses aktarımı ve profesyonel ShowLink® uzaktan kontrol mimarisine sahiptir.
1. RF ve Kablosuz İletişim Spesifikasyonları
| Özellik | Teknik Değer / Detay |
|---|
| Kanal Sayısı | Çift Kanallı (Tek ünite üzerinden 2 bağımsız el, yaka veya enstrüman mikser kanalı) |
|---|
| RF Ayarlama Bant Genişliği | 138 MHz'e kadar (G57 gibi bölgesel frekans spektrumlarına bağlıdır) |
|---|
| Çeşitlilik (Diversity) Yapısı | Dijital öngörülü anahtarlamalı çeşitlilik (Predictive Switching Diversity) |
|---|
| Kanal Yoğunluğu Kapasitesi | 6 MHz TV bandı başına 11 adet; 8 MHz TV bandı başına 14 adet eşzamanlı sistem |
|---|
| Görüntü Bastırma (Image Rejection) | >75 dB (Tipik) |
|---|
| RF Hassasiyeti | 12 dB SINAD için -105 dBm (Tipik) |
|---|
| Anten Giriş Konnektörleri | 2 adet BNC tipi (Her iki kanalın ortak kullandığı, 50 Ω empedanslı anten girişleri) |
|---|
2. Ses ve Akustik Performans Değerleri
| Parametre | Teknik Değer / Açıklama |
|---|
| Dijital Ses Kodlaması | 24-bit / 48 kHz yüksek çözünürlüklü dijital sinyal işleme (DSP) |
|---|
| Sistem Gecikmesi (Latency) | 2.8 ms |
|---|
| Ses Frekans Yanıtı | 20 Hz – 20 kHz (+1, -2 dB, bağlanan mikrofona göre esneyebilir) |
|---|
| Dinamik Aralık | >118 dB (A-ağırlıklı, tipik @ %1 THD) |
|---|
| Toplam Harmonik Bozulma (THD) | <%0.02 (1 kHz @ -12 dBFS) |
|---|
| Kazanç (Gain) Ayar Aralığı | Kanal başına bağımsız -18 dB ile +42 dB arası (1 dB'lik adımlarla kontrol) |
|---|
3. Arayüz, Güvenlik ve Ağ Kontrol Özellikleri
| Parametre | Teknik Değer / Açıklama |
|---|

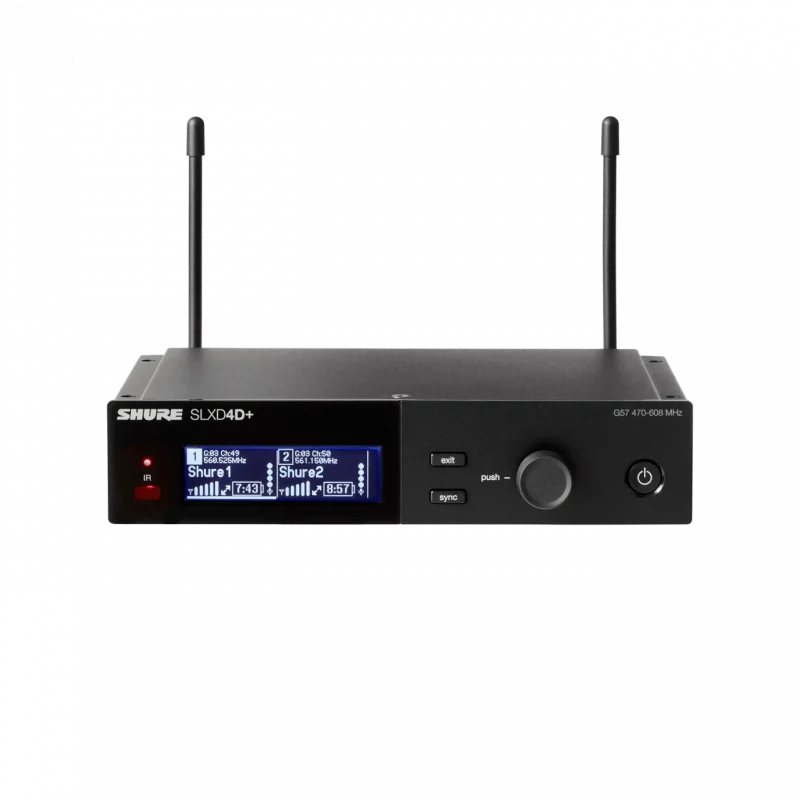

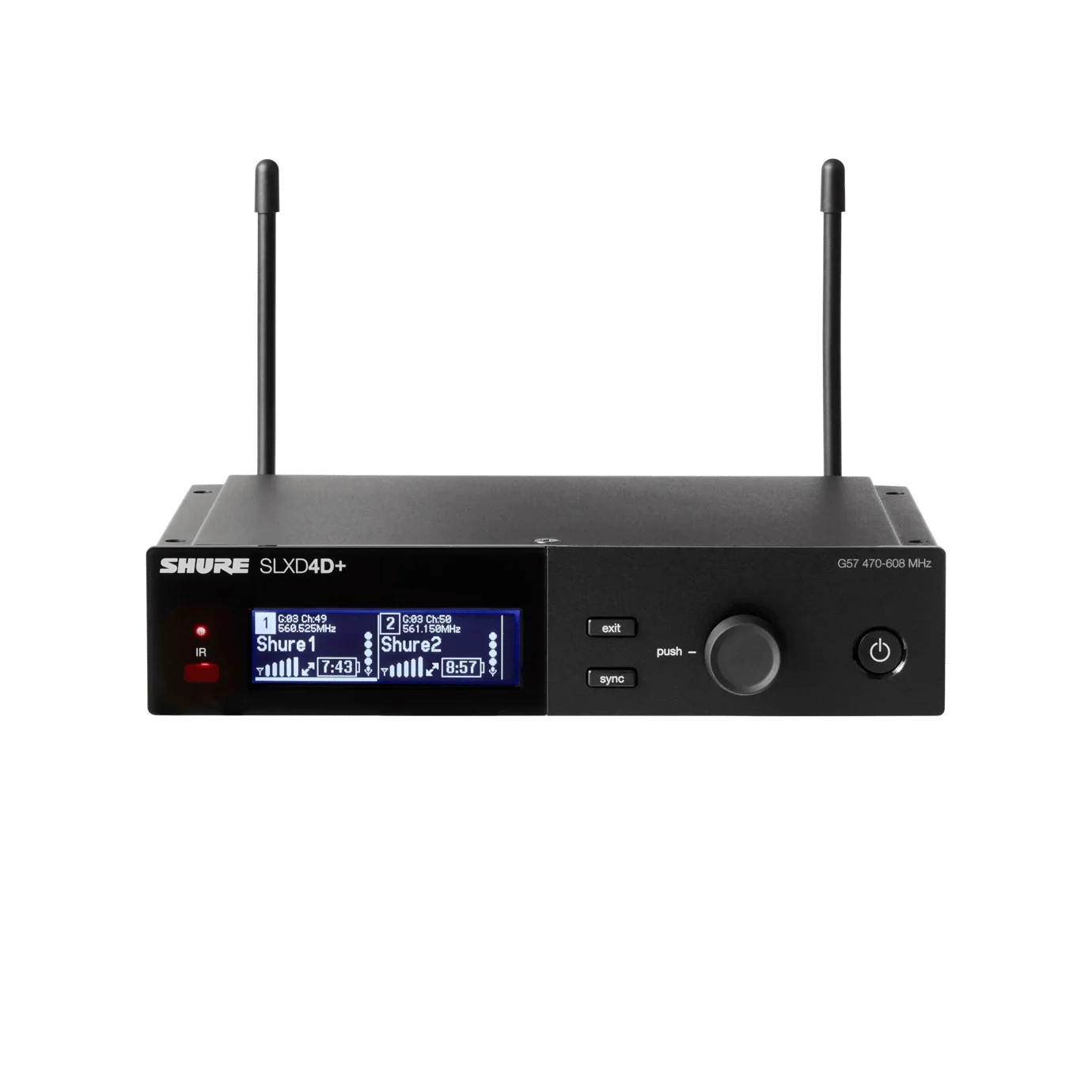

| Ekran Arayüzü | Kanal 1 ve Kanal 2 için tamamen bağımsız, yüksek kontrastlı 2 adet LCD ekran |
|---|
| Ağ Bağlantısı (Network) | 1 adet RJ45 Ethernet Portu (Frekans koordinasyonu ve çoklu cihaz gruplamaları için) |
|---|
| Yazılım Uyumluluğu | Shure Wireless Workbench (WWB) ağ yönetim yazılımı ve iOS/Android WWB Mobile |
|---|
| Merkezi Entegrasyon | AMX ve Crestron otomasyon arayüz komutlarıyla tam uyumlu komut mimarisi |
|---|
| ShowLink® Uzaktan Kontrol | Uyumlu Plus serisi vericilerin kazanç, frekans ve kilit ayarlarını sahneye gitmeden telsiz sinyali (Over-the-Air) ile alıcıdan değiştirebilme |
|---|
| Geri Besleme Koruması | Kanal bazlı aktif hale getirilebilir dijital feedback azaltıcı yazılım (Digital Feedback Reducer) |
|---|
| Kriptolama / Şifreleme | Güvenli veri iletimi için AES-256 bit şifreleme algoritması |
|---|

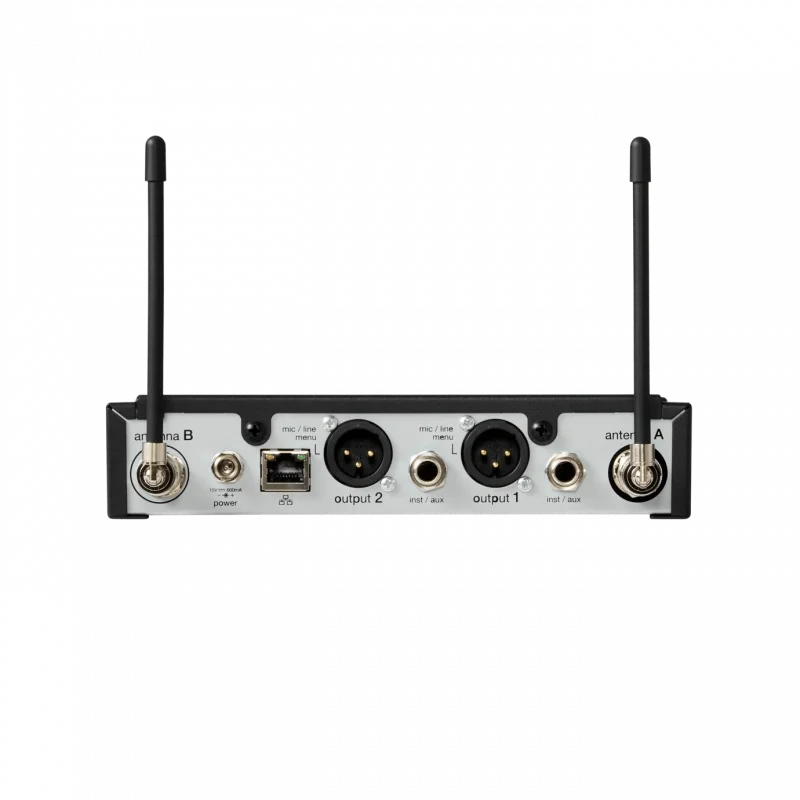

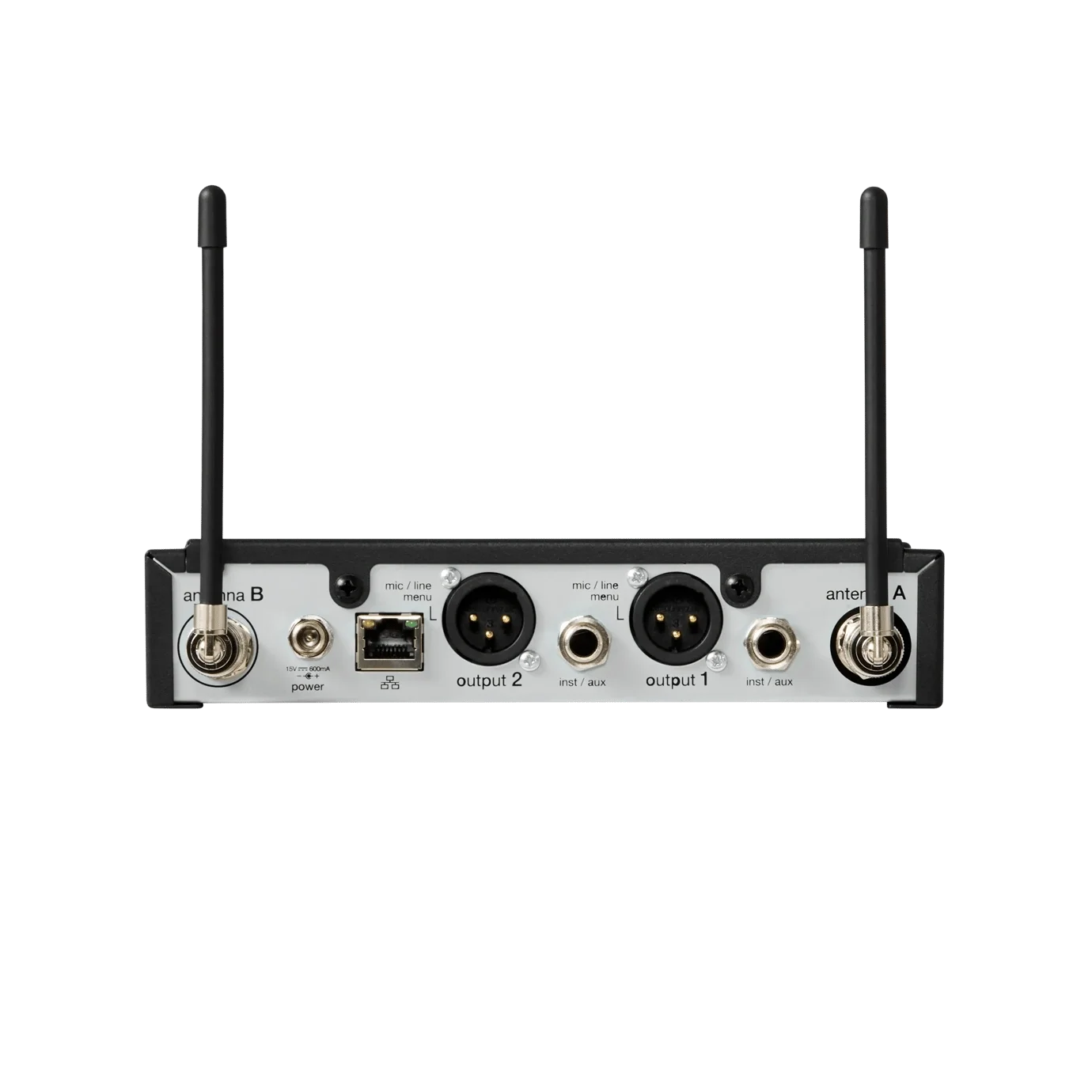

4. Çıkış Konnektörleri ve Elektriksel Yapı
| Bağlantı Grubu | Teknik Değer / Empedans Detayları |
|---|
| Ses Çıkış Arabirimleri | 2 x XLR (Kanal başına 1 adet Dengeli/Balanslı)
2 x 1/4" / 6.35 mm TRS Jack (Kanal başına 1 adet Dengeli/Balanslı) |
|---|
| Maksimum Çıkış Gücü | XLR / 1/4" TRS (Line kademesi): +18 dBV
XLR (Mic kademesi): -12 dBV |
|---|
| Çıkış Empedans Değerleri | XLR (Line): 500 Ω (250 Ω Balanssız)
XLR (Mic): 150 Ω
1/4" TRS: 1.1 kΩ (550 Ω Balanssız) |
|---|
| Güç Giriş Mimarisi | Harici güç adaptörü üzerinden 15 VDC @ 360 mA (Kilitli konnektör yuvası) |
|---|
5. Fiziksel Özellikler ve Kutu İçeriği
| Parametre | Teknik Değer / Detay |
|---|
| Şasi Malzemesi | Galvanize Çelik Metal Yapı |
|---|
| Fiziksel Boyutlar (Y x G x D) | 42 mm × 197 mm × 152 mm (1.7” x 7.8” x 6.0”) |
|---|
| Net Cihaz Ağırlığı | Anten donanımları hariç 930 gram (2.05 lbs) |
|---|
| Fabrika Paket İçeriği | - 1 adet SLXD4D+ çift kanallı dijital alıcı ünitesi
- 2 adet 1/4 dalga boyu BNC anten
- 1 adet Raf (Rack) montaj seti (19" genişliğindeki kabinlere sabitleme kulakları ve vidaları)
- 1 adet PS24 güç kaynağı adaptörü
- 4 adet Taban koruma kauçuğu (Masaüstü konumlandırma için)
|
|---|
