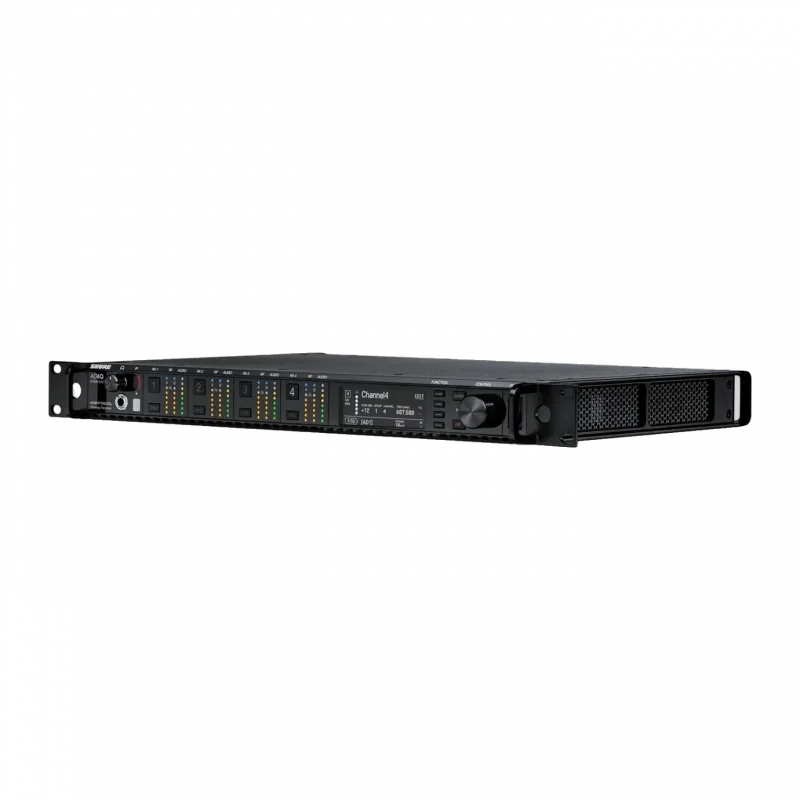

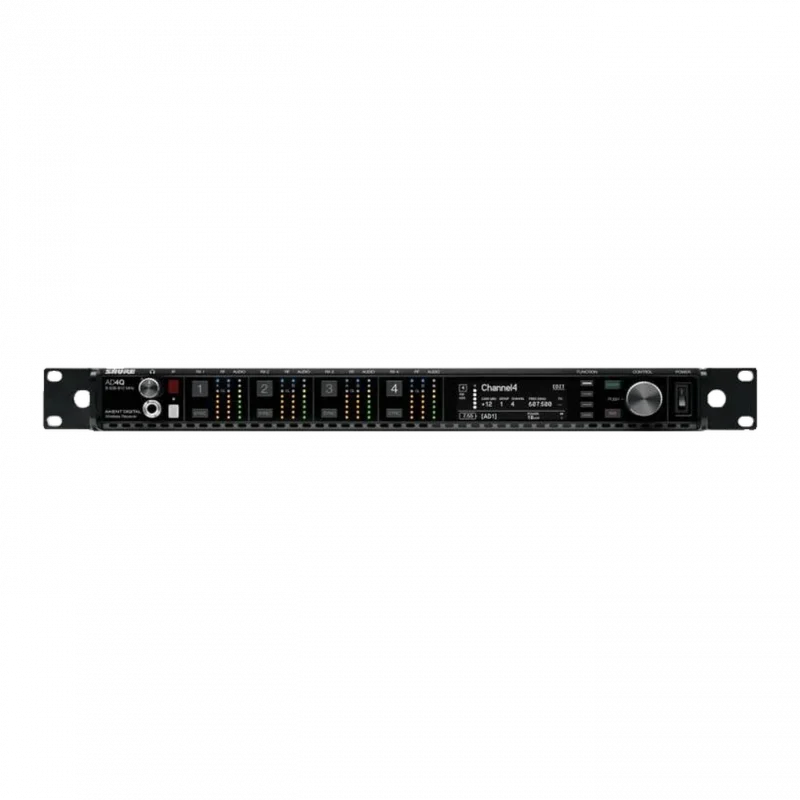

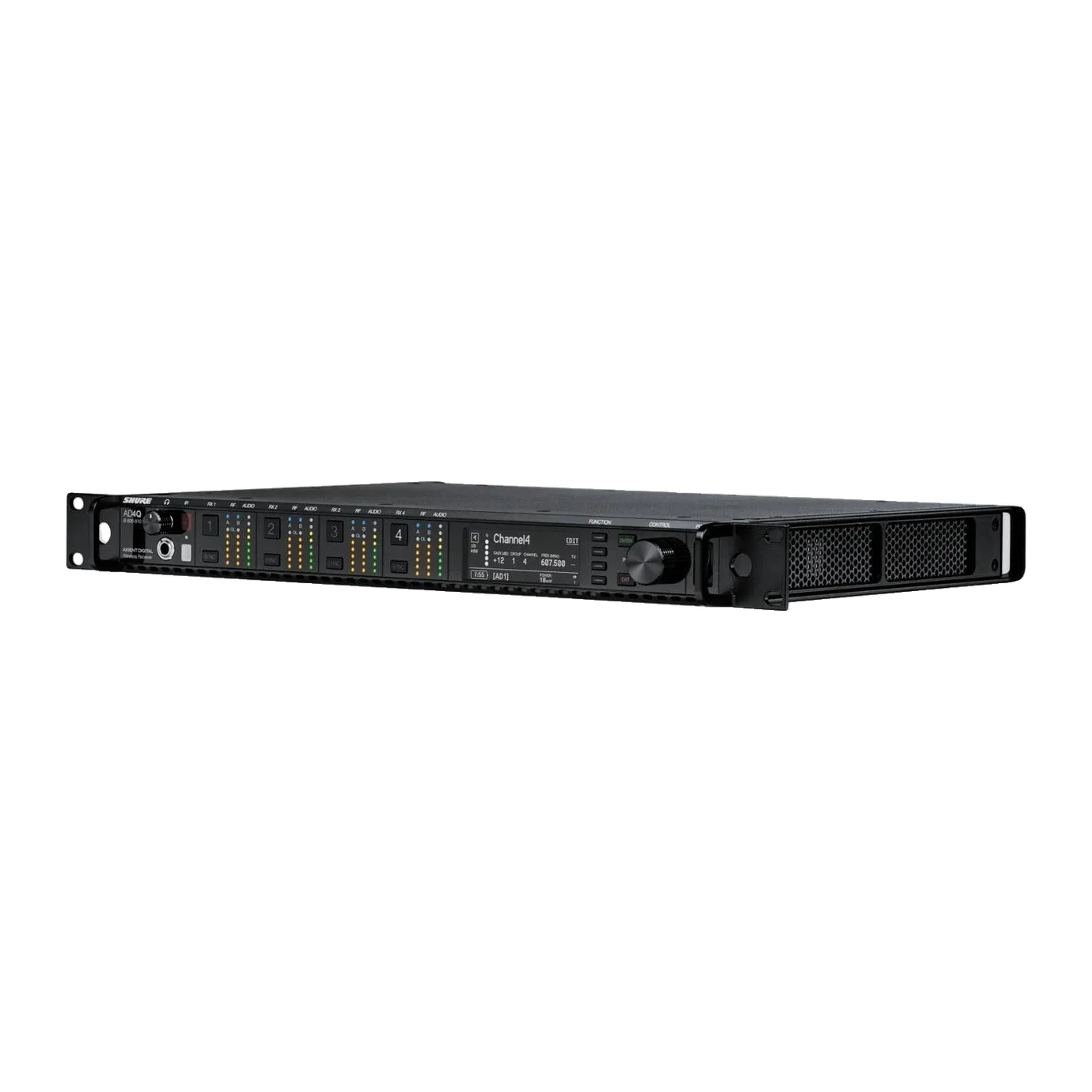

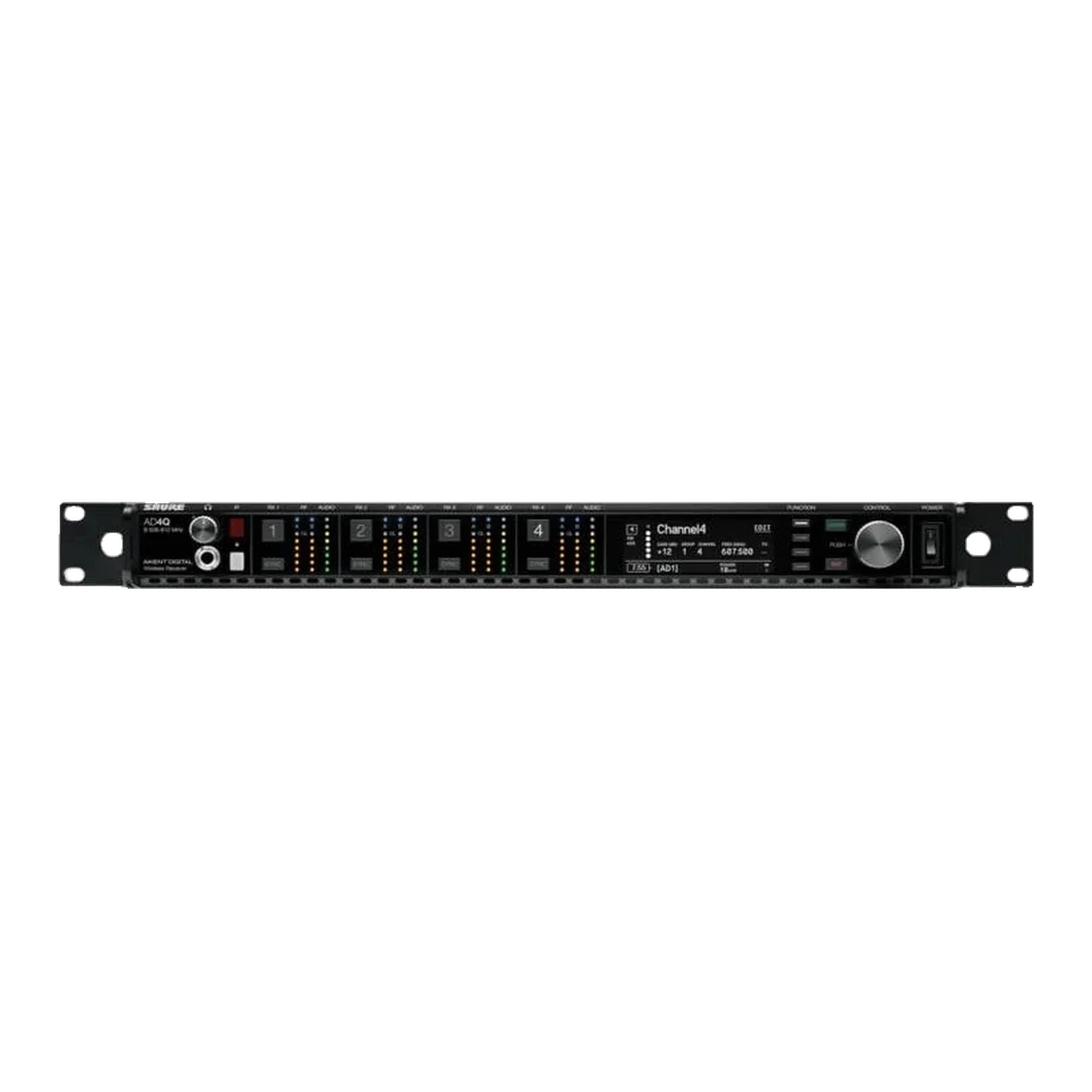

Shure AD4Q, Axient Digital kablosuz sisteminin dört kanallı, tek rack yüksekliğindeki alıcısıdır ve tüm AD ve ADX serisi vericilerle çalışır. Turne ve konser prodüksiyonları, tiyatro, yayın ve çok kanallı kurumsal etkinlikler gibi RF açısından kalabalık ortamlar için tasarlanmıştır. Düşük gecikme, Yüksek Yoğunluk (HD) modu ve dört antenli Quadversity alımı ile kararlı bağlantı hedefler; analog çıkışların yanında Dante, AES67 ve AES3 dijital çıkış sunar.
Öne Çıkan Özellikler
- Kanal başına gerçek dijital diversity; Quadversity modunda dört antenle geniş kapsama
- Standart ve Yüksek Yoğunluk (HD) iletim modları; HD modda 8 MHz'lik bir TV kanalında 63 aktif vericiye kadar
- Frequency Diversity: ADX2FD veya iki AD/ADX verici ile iki ayrı frekans üzerinden kesintisiz ses
- AES-256 şifreleme; RF sinyal/gürültü oranını gösteren kanal kalitesi göstergesi
- Dante ve AES67 ağ ses çıkışı; 3. ve 4. XLR çıkışlar AES3 dijital olarak kullanılabilir
- Wireless Workbench ve mobil uygulamalarla ağ üzerinden kontrol
- Ön panel kulaklık çıkışı; Dante Browse ile ağdaki Dante kanallarını dinleme
- Kilitli AC girişi ve güç kaskad çıkışı; bir ek alıcı için anten kaskad çıkışı
Teknik Özellikler
| Kanal sayısı | 4 |
|---|
| RF taşıyıcı frekans aralığı | 470–960 MHz (bant versiyonuna ve bölgeye göre değişir) |
|---|
| Çalışma mesafesi | 100 m (ortamdaki RF koşullarına bağlıdır) |
|---|
| Kanal aralığı | Standart mod 350 kHz; HD mod 125 kHz (bölgeye göre değişir) |
|---|
| RF hassasiyeti | -98 dBm (10⁻⁵ BER) |
|---|
| Gecikme (analog çıkış) | Standart mod 2,08 ms; HD mod 2,96 ms |
|---|
| Dinamik aralık (A-ağırlıklı) | XLR hat çıkışı 120 dB; dijital (AES3/Dante) 130 dB |
|---|
| Kazanç ayar aralığı | -18 ile +42 dB arası, 1 dB adımlarla (ayrıca Mute) |
|---|

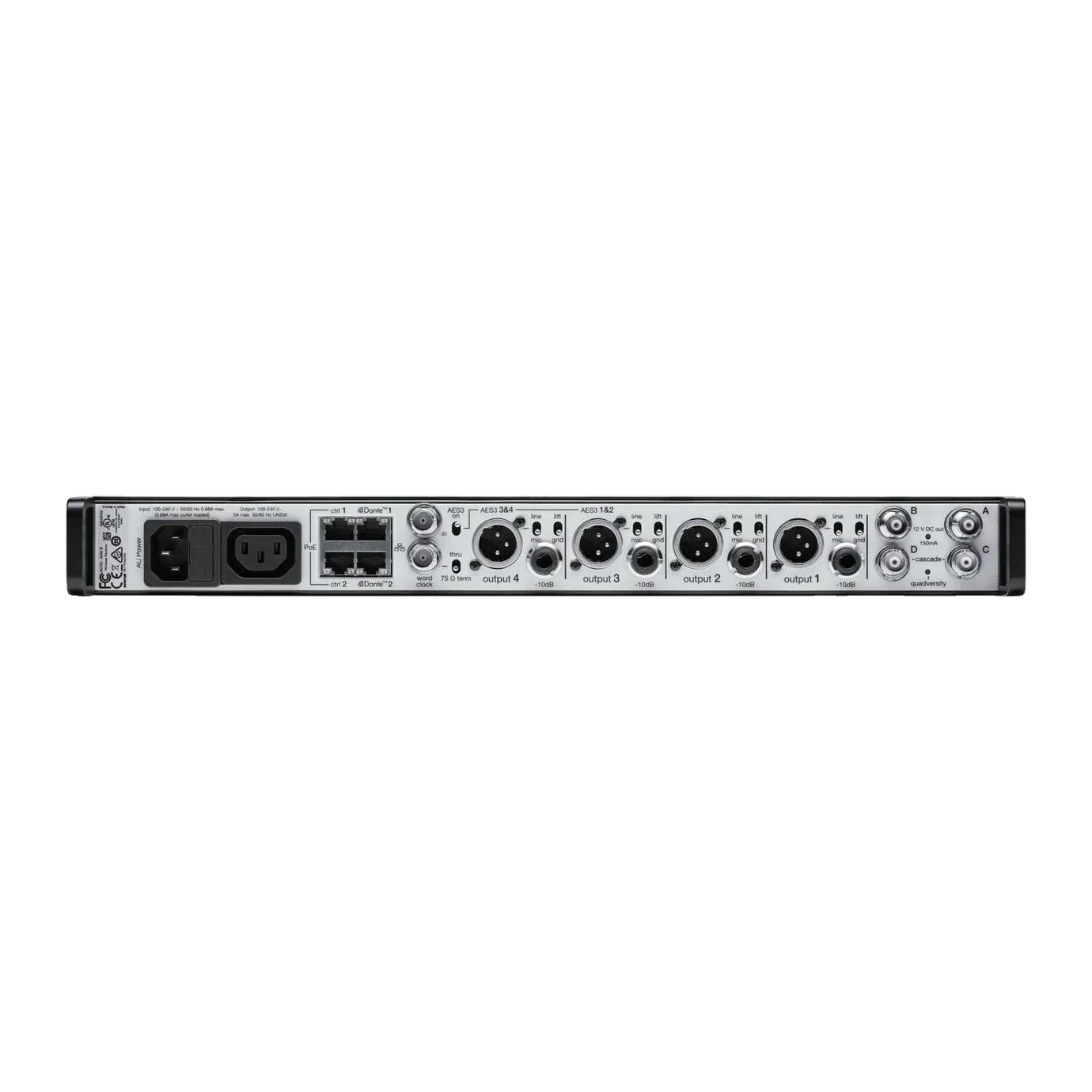

| Ses çıkışları | 4 × trafo balanslı XLR, 4 × trafo balanslı 6,3 mm; ön panelde 6,3 mm kulaklık çıkışı |
|---|
| Ağ | 4 × Ethernet (2 kontrol portu PoE destekli, 2 Dante portu), 10/100 Mbps ve 1 Gbps |
|---|
| Güç gereksinimi | 100–240 V AC, 50–60 Hz, en fazla 0,68 A |
|---|
| Çalışma sıcaklığı | -18 °C ile +50 °C |
|---|
| Boyutlar (Y × G × D) | 44 × 483 × 333 mm |
|---|
| Ağırlık | 4,8 kg (antensiz) |
|---|
Kutu İçeriği
- AD4Q alıcı ve rack montaj kiti
- 2 adet 1/2 dalga geniş bant anten
- BNC panel geçiş adaptörü, BNC–BNC kablolar ve RF kaskad kablosu
- V-Lock kilitli AC güç kablosu ve AC ara kablo (bölgeye göre)
- Ethernet kablosu ve Ethernet ara kablosu
Uyumluluk
Tüm AD ve ADX serisi vericilerle (ör. AD2, AD3, ADX1, ADX2, ADX2FD, ADX3) uyumludur; verici ile aynı frekans bandı seçilmelidir. AD600 spektrum yöneticisi frekans sunucusu olarak atanabilir; ADX vericilerin ShowLink ile uzaktan kontrolü için ağa bağlı AD610 erişim noktası gerekir.
BTK'nın izin verdiği frekans bandında kullanılır.
