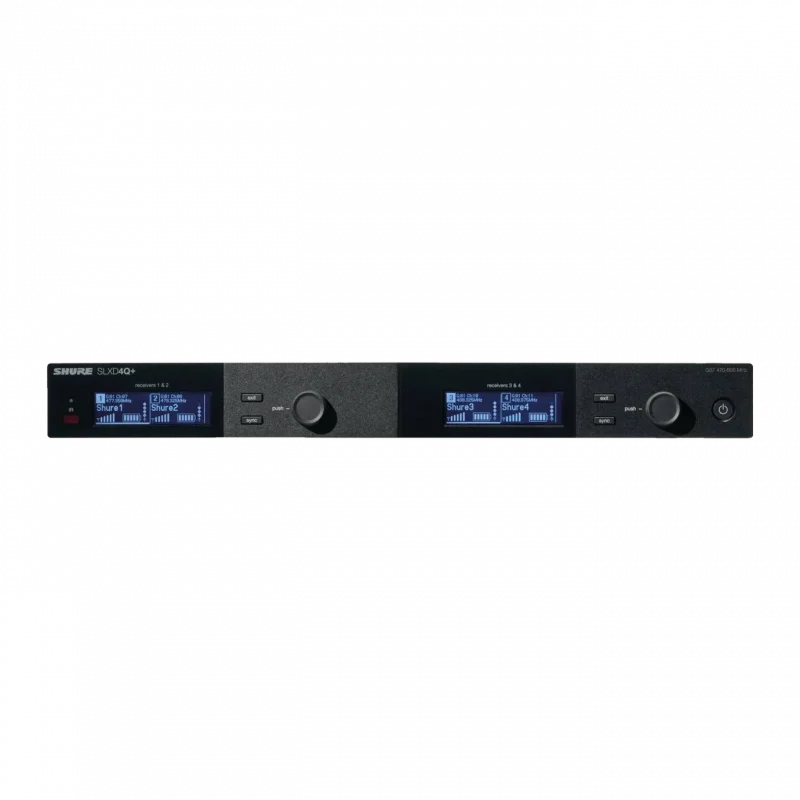

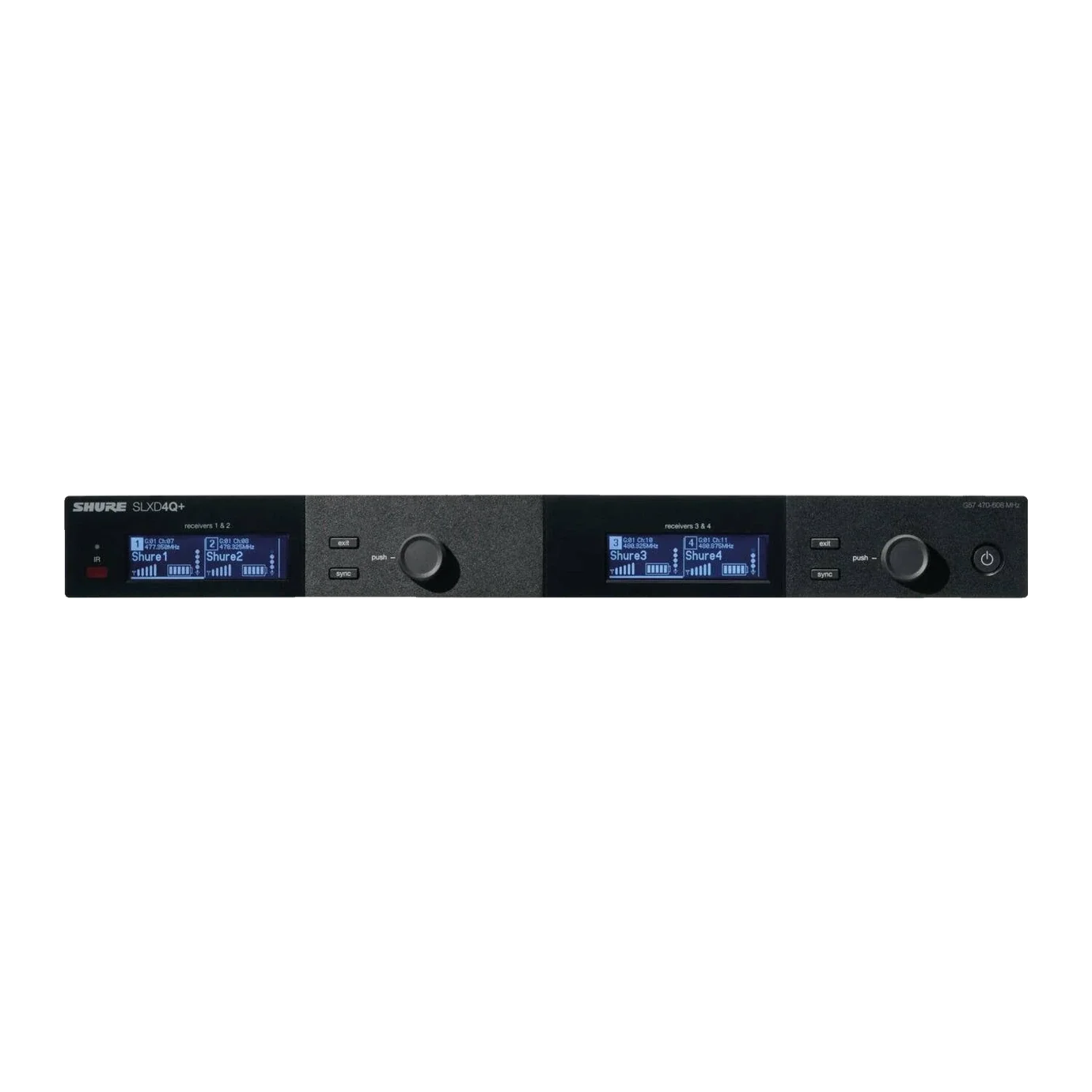

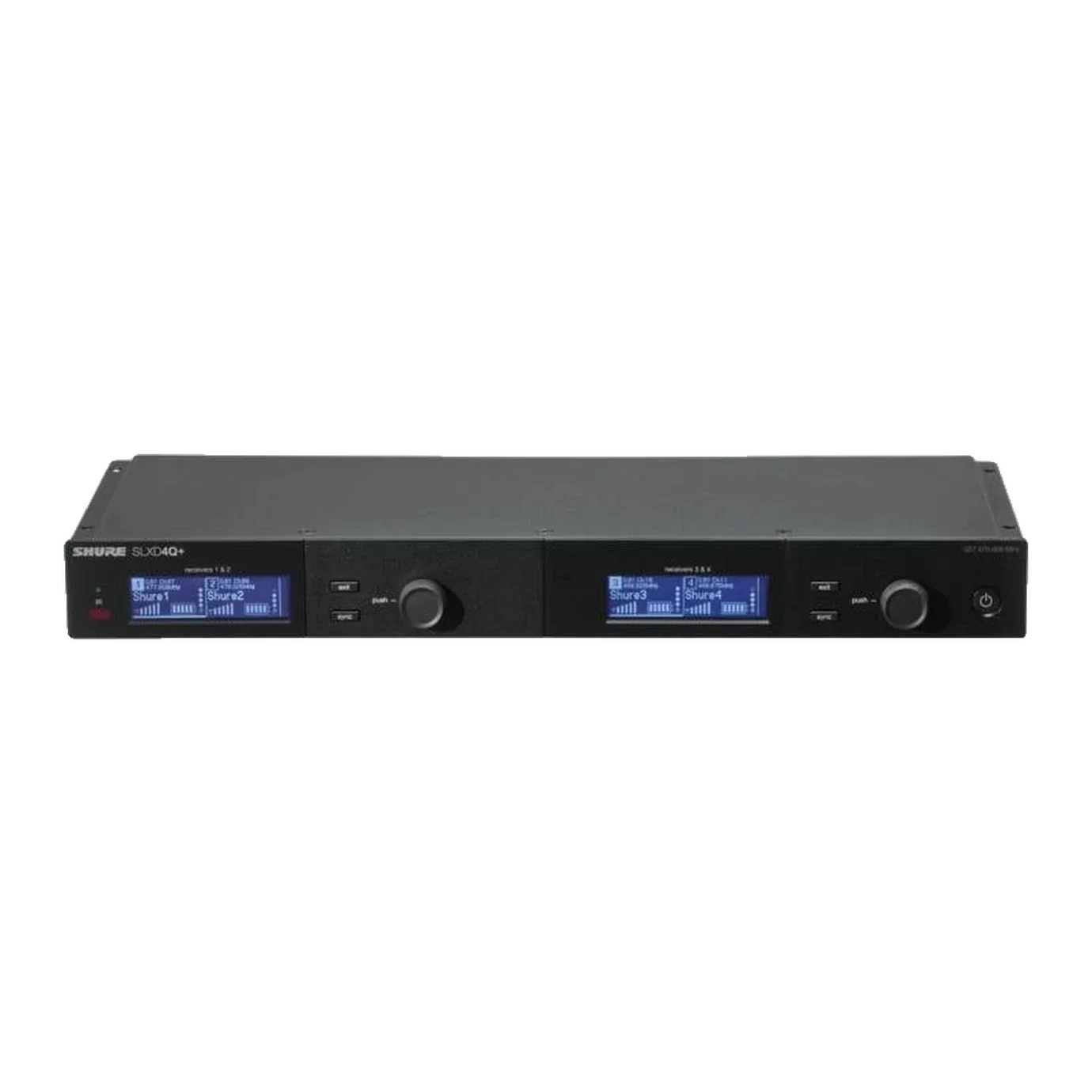

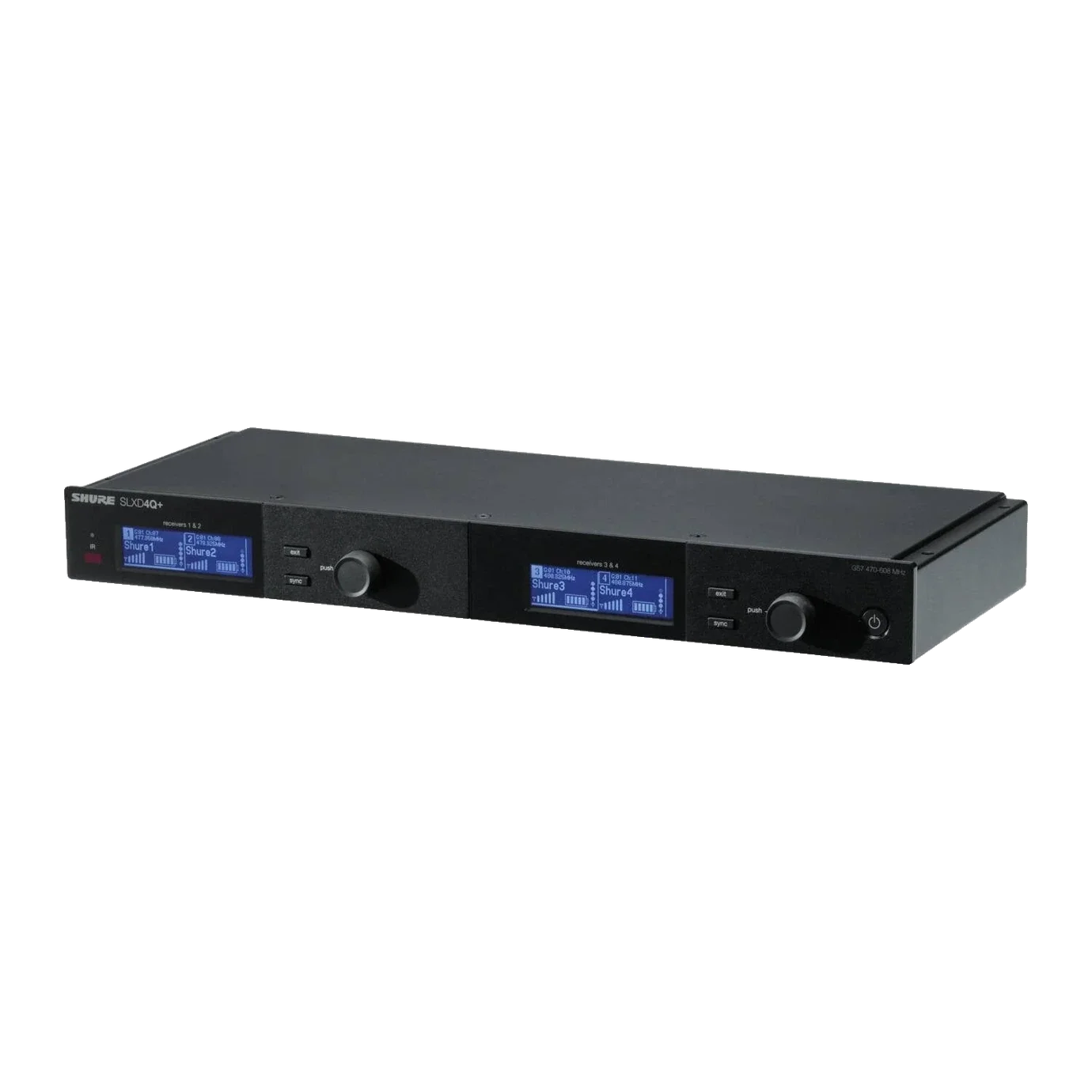

Shure SLXD4Q+, tek rack ünitesinde dört kanal sunan SLX-D+ dijital kablosuz alıcıdır. Her kanal için XLR ve 6,35 mm çıkış, iki Ethernet portu, aktif antenler için bias beslemesi ve RF kaskad çıkışları bulunur. Üç alıcı kaskad bağlantısıyla, ek anten dağıtım cihazı gerekmeden 12 kanallı bir sisteme dönüştürülebilir. Kurulum projeleri, sahne, ibadethane ve kiralama sistemlerinde yerden ve aksesuardan tasarruf sağlar.
Öne Çıkan Özellikler
- Tek rack ünitesinde dört kanal; 4 × XLR ve 4 × 6,35 mm (1/4") çıkış
- RF kaskad portlarıyla üç alıcıya (12 kanal) kadar anten paylaşımı
- Aktif antenler için açılıp kapatılabilir anten bias beslemesi
- Ses toplama (summing): çıkışlar 4, 3, 2 veya 1 mikser kanalına göre birleştirilebilir
- Her kanalda dijital geri besleme azaltıcı (DFR) ve AES-256 şifreleme
- ShowLink Ease ile bağlı vericilerin frekans, güç, kilit ve yazılım güncellemesi uzaktan yönetilir
- Wireless Workbench, WWB Mobile ve Ethernet üzerinden AMX/Crestron gibi harici kontrol sistemleri
- Dijital öngörülü anahtarlamalı çeşitleme (diversity) alımı
Teknik Özellikler
| Kanal sayısı | 4 (tek rack ünitesi) |
|---|
| RF taşıyıcı frekans aralığı | 470–937,5 MHz; çalışma bandı bölgeye göre değişir |
|---|
| Çalışma menzili | 100 m (gerçek menzil ortam koşullarına bağlıdır) |
|---|
| Dinamik aralık | 118 dB (A ağırlıklı, tipik), 24 bit dijital ses |
|---|
| Frekans yanıtı | 20 Hz – 20 kHz (+1 / −2 dB) |
|---|
| Gecikme | 2,8 ms |
|---|
| Toplam harmonik bozulma | %0,02'den düşük |
|---|
| Kazanç ayarı | −18 … +42 dB, 1 dB adımlarla |
|---|

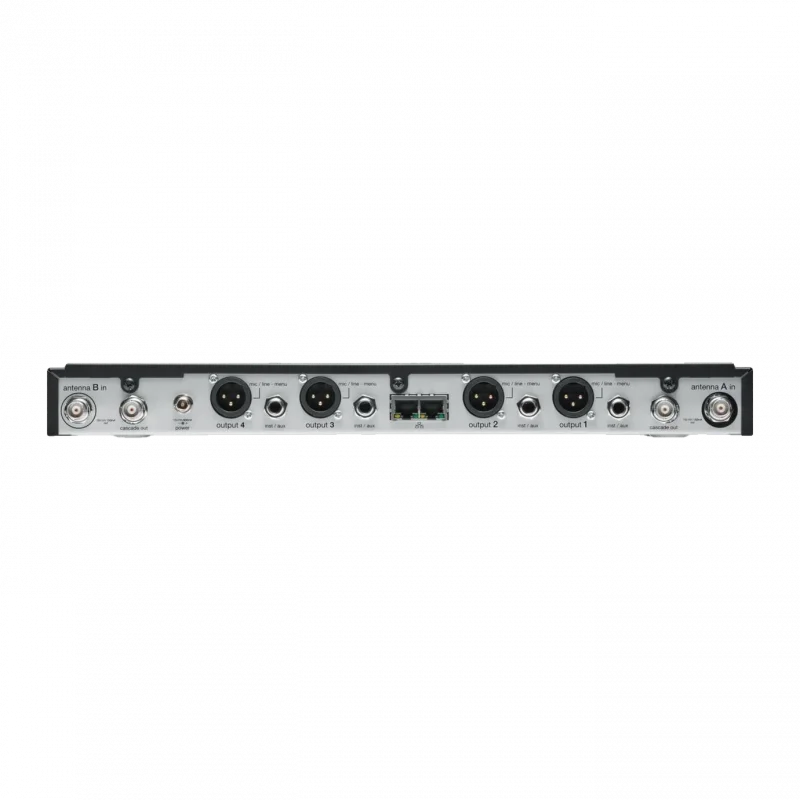

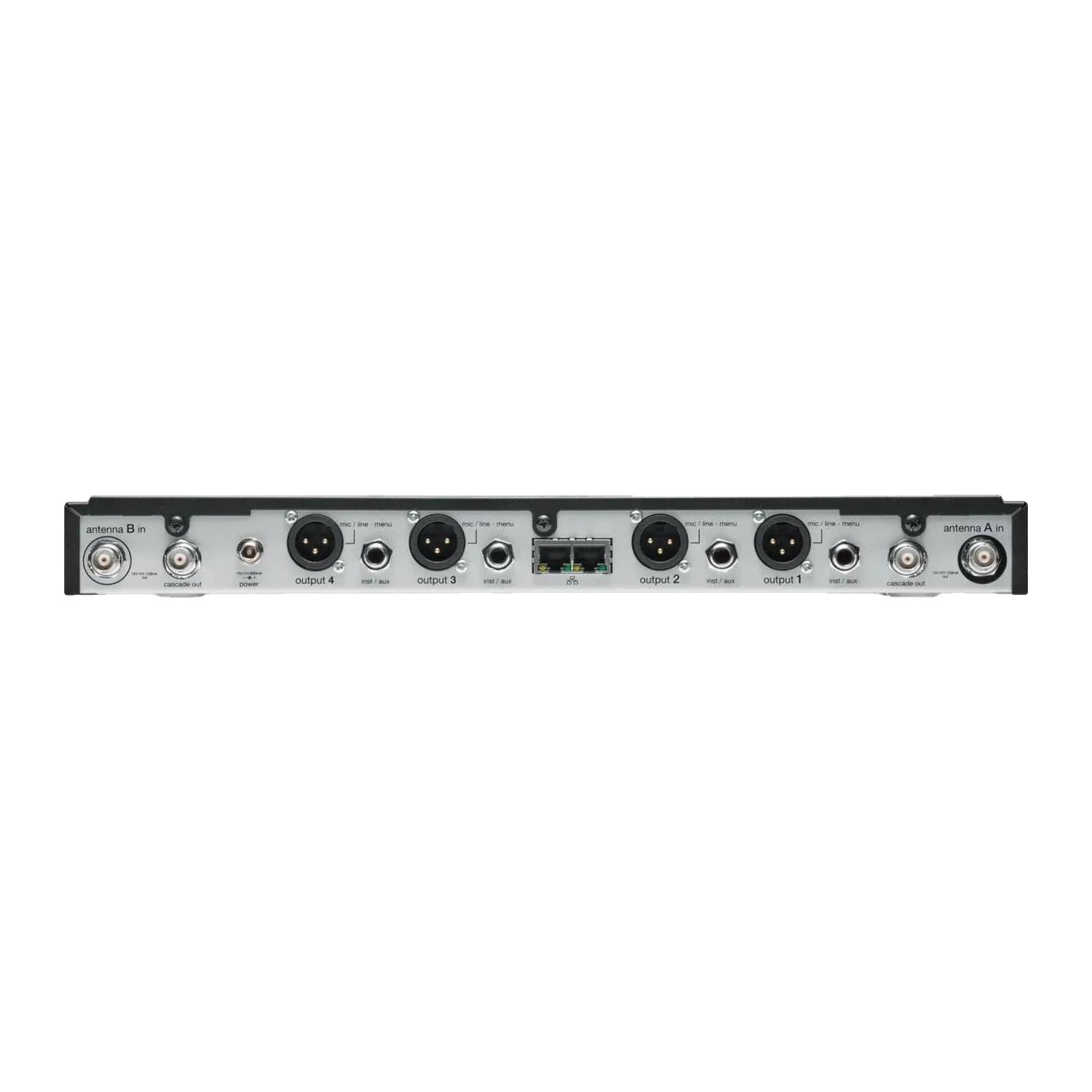

| Ses çıkışları | 4 × XLR (mikrofon/hat seviyesi seçilebilir), 4 × 6,35 mm (1/4") dengeli |
|---|
| Anten girişleri | 2 × BNC, 50 Ω; anten bias 15 V DC, anten başına maks. 150 mA (açılıp kapatılabilir) |
|---|
| Kaskad çıkışı | 2 × BNC; anten sinyalini aynı banttaki bir ek alıcıya aktarır |
|---|
| Ağ bağlantısı | 2 × Ethernet portu |
|---|
| Güç | 15 V DC, maks. 900 mA (PS60 adaptör) |
|---|
| Boyutlar | 42 × 393 × 152 mm (Y × G × D) |
|---|
| Ağırlık / kasa | 1750 g (antensiz), galvanizli çelik |
|---|
| Çalışma sıcaklığı | −18 °C … +50 °C |
|---|
Kutu İçeriği
- 1 × rack montaj donanımı
- 2 × 1/4 dalga anten
- 1 × PS60 güç adaptörü
- 1 × Ethernet kablosu
Uyumluluk
SLXD1+ bel tipi, SLXD2+ el ve SLXD3+ plug-on SLX-D+ vericilerle çalışır. Alıcı bandı değiştirilerek uyumlu banttaki eski SLX-D vericileri de kullanılabilir (bu durumda ayar aralığı 44 MHz'dir). Üçten fazla alıcıda Shure UA844+SWB veya UA845UWB gibi anten dağıtım sistemleri kullanılır. Dante ağ sesi gerekiyorsa SLXD4QDAN+ modeli tercih edilmelidir.
BTK'nın izin verdiği frekans bandında kullanılır.
