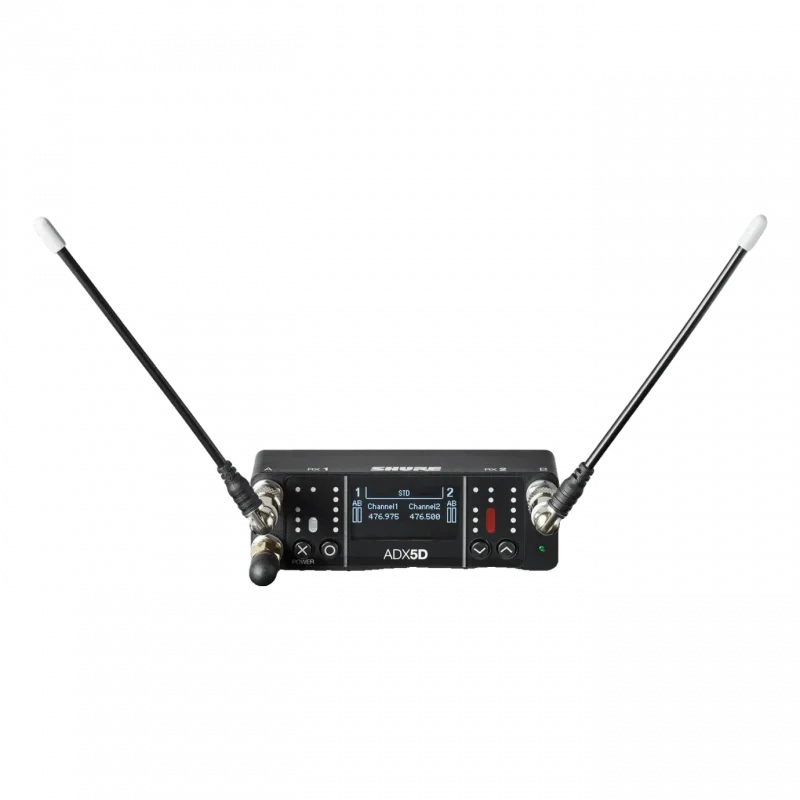

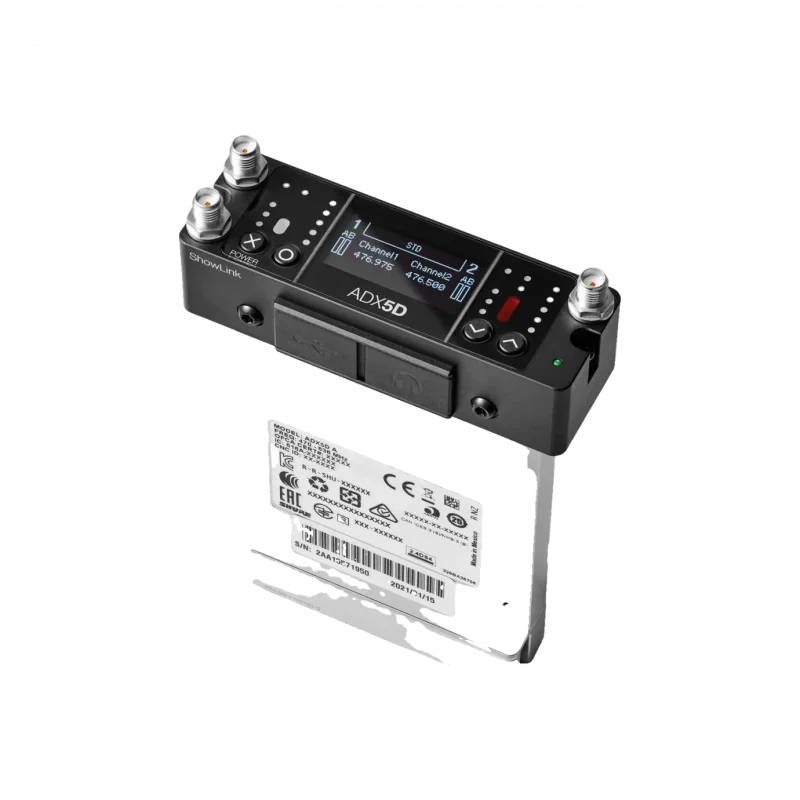

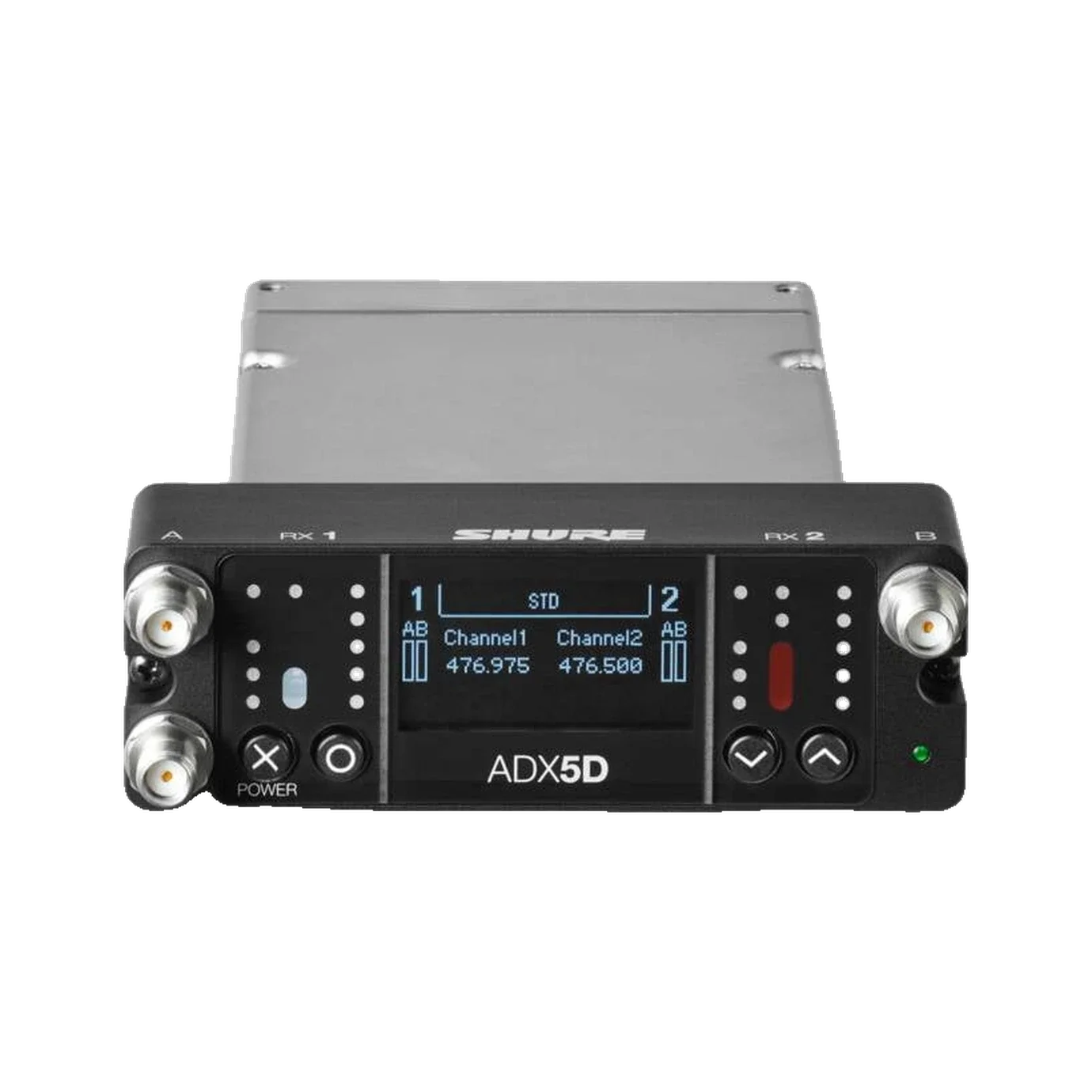

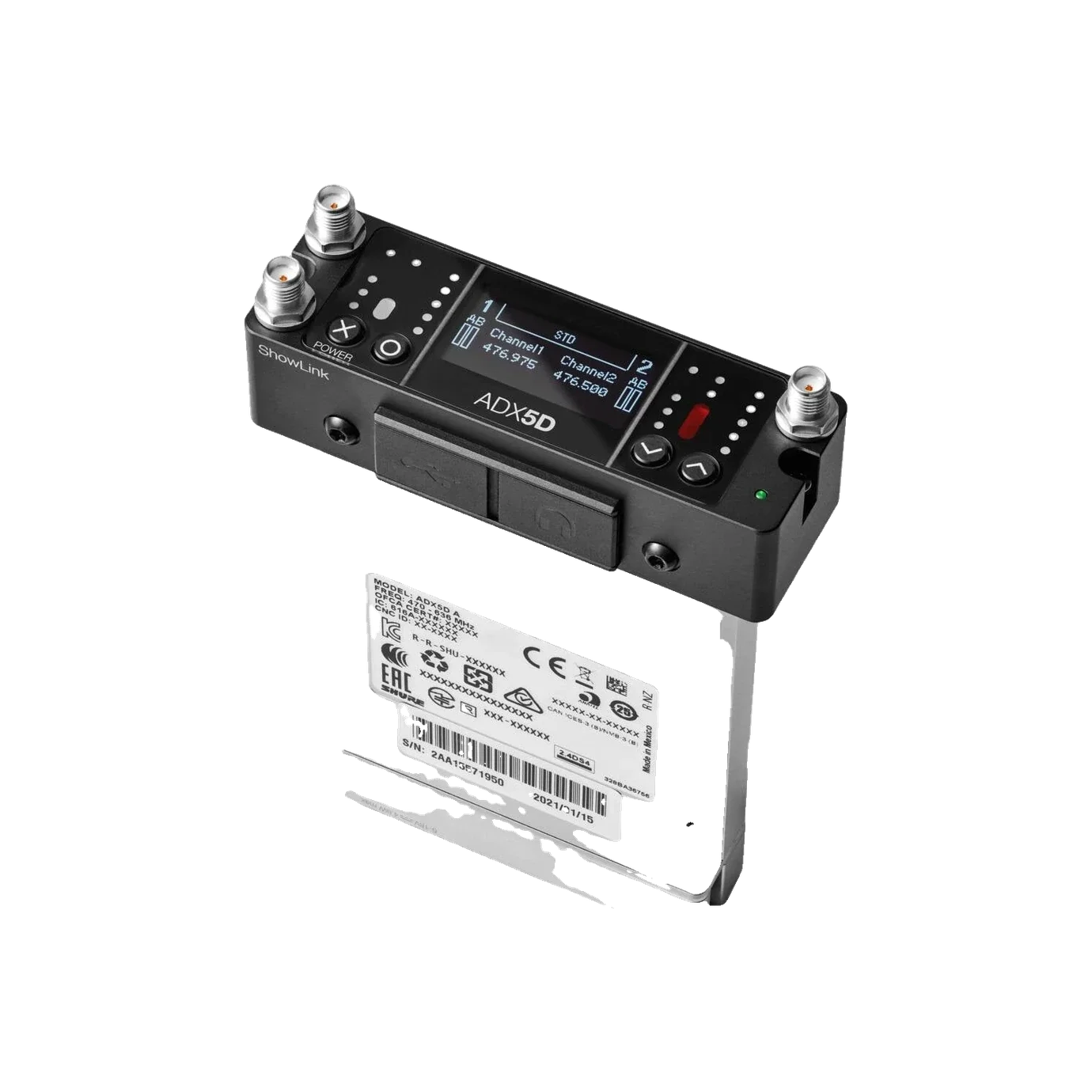

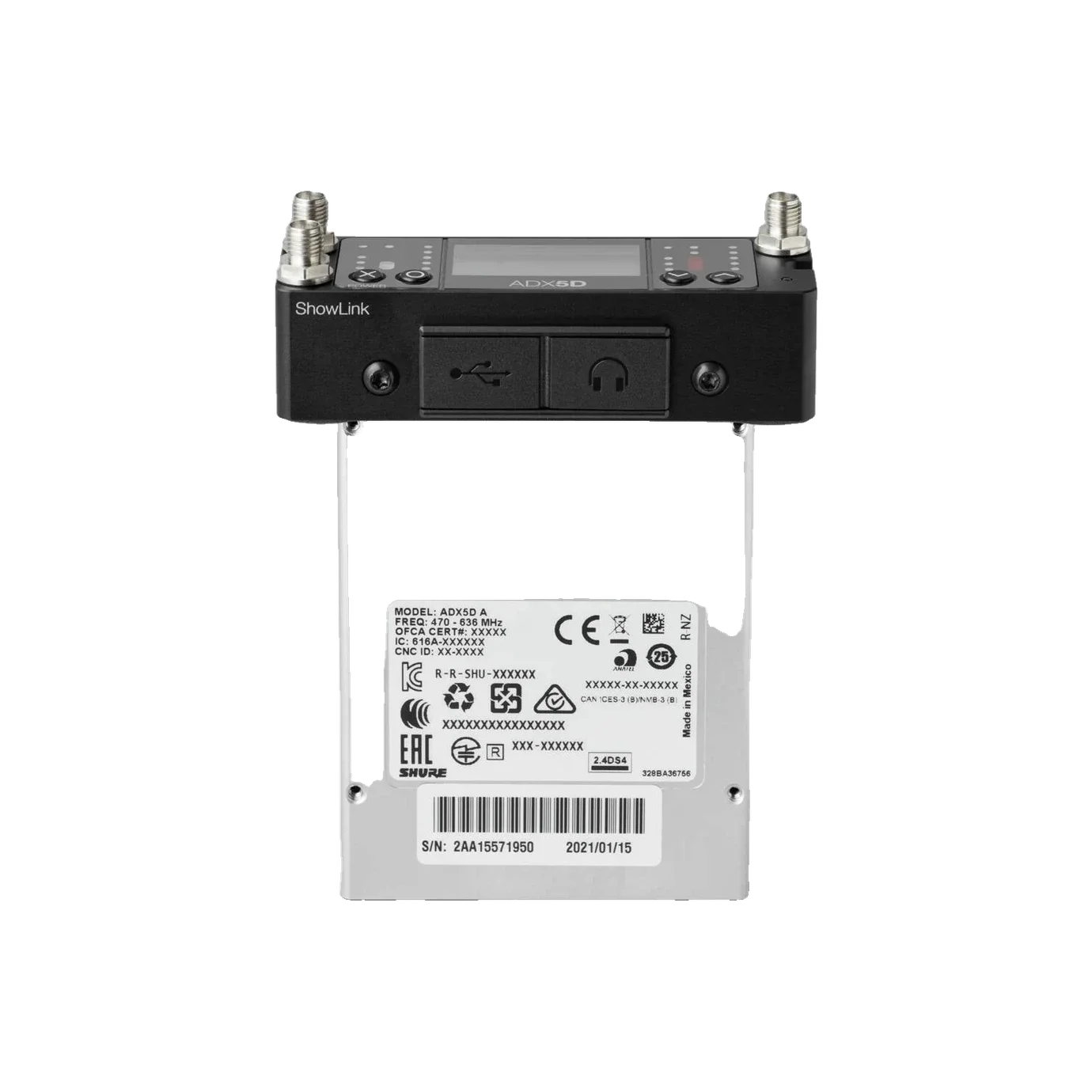

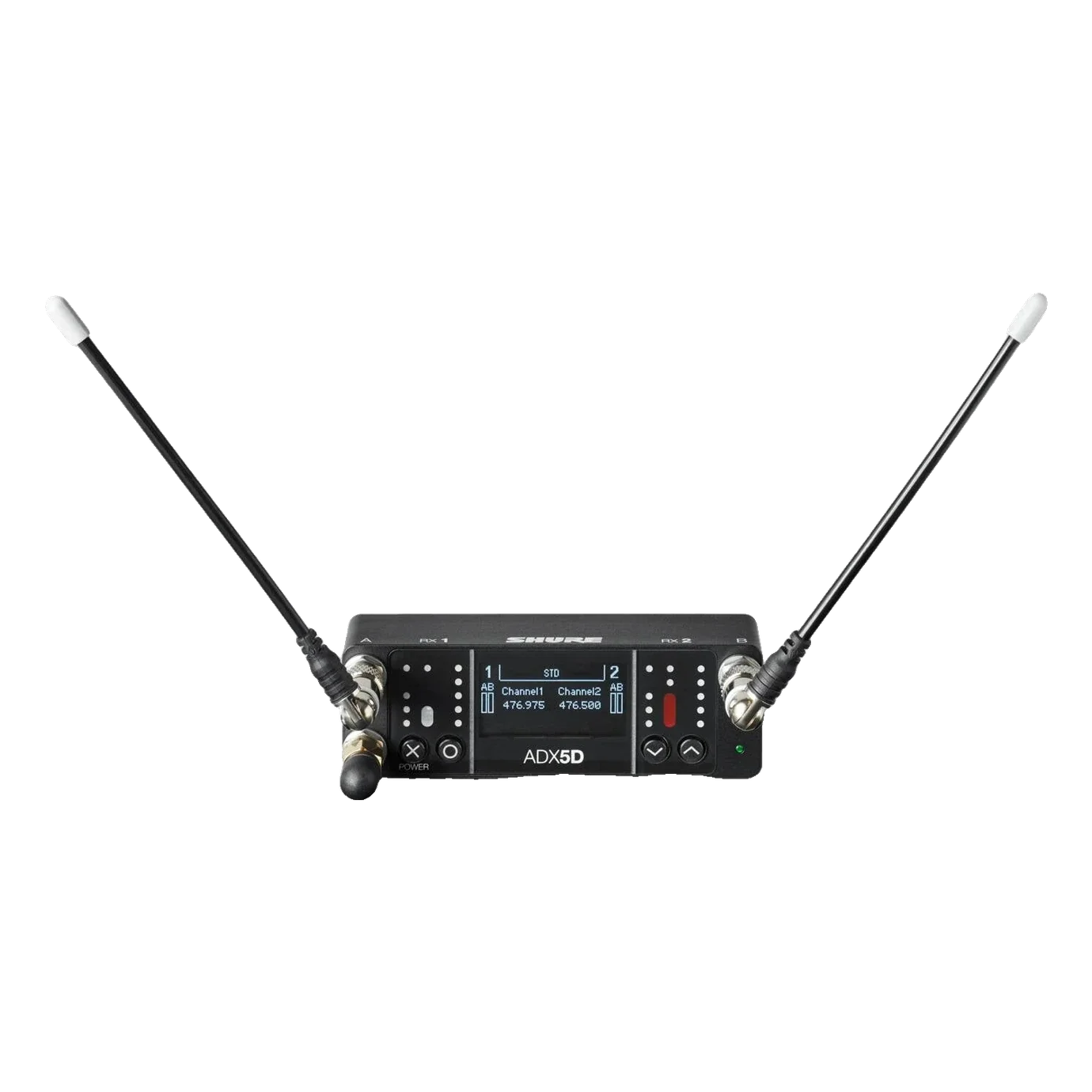

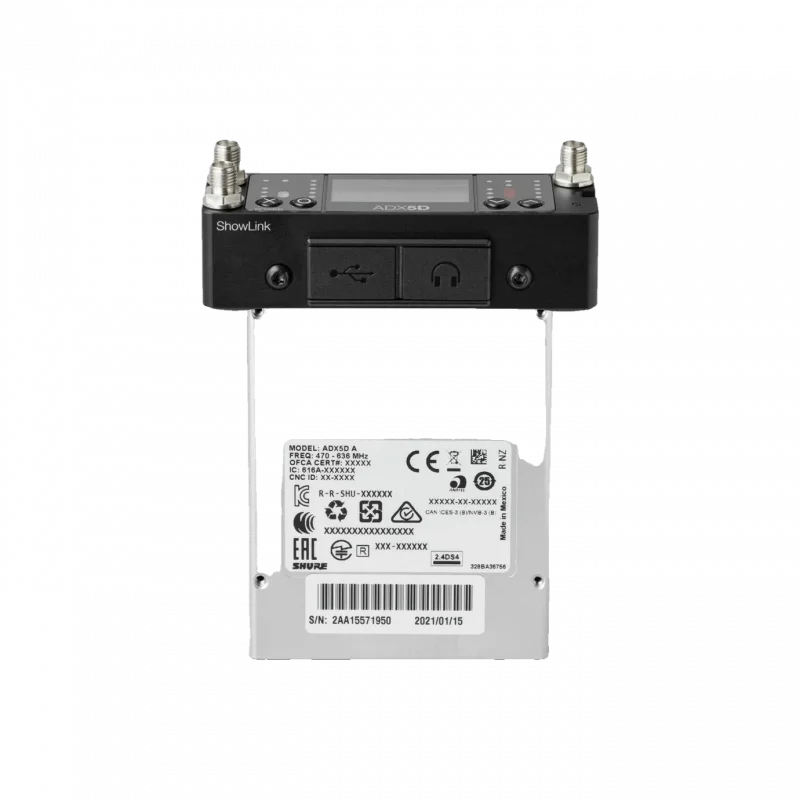

Shure ADX5D, Axient Digital performansını film, TV ve yayın prodüksiyonlarına taşıyan çift kanallı, taşınabilir slot-in kablosuz alıcıdır. Tüm AD ve ADX serisi vericilerle çalışır; seçilen arka panele göre uyumlu kameralara ve SuperSlot/UniSlot çoklu bağlantı cihazlarına takılabilir ya da pil kızağı veya harici DC besleme ile ses çantasında bağımsız kullanılabilir. ShowLink Direct modu sayesinde ek donanım gerektirmeden ADX vericilerin ayarları alıcı üzerinden uzaktan değiştirilebilir.
Öne Çıkan Özellikler
- Kanal başına gerçek dijital diversity alım; 184 MHz'e kadar ayar aralığı (bölgeye göre)
- Standart ve Yüksek Yoğunluk (HD) iletim modları; 2 ms'ye varan düşük gecikme
- ShowLink Direct modunda tek alıcıdan 16 ADX vericiye kadar (kanal başına 8) uzaktan kontrol; Network modunda AD610 üzerinden Wireless Workbench entegrasyonu
- Frequency Diversity: ADX2FD ile birleştirme (Combining), iki AD/ADX verici ile seçme (Selection) modu
- Değiştirilebilir arka paneller: TA3 (bağımsız kullanım), DB15 ve DB25 (kamera/çoklu bağlantı) – ayrı satılır
- Kulaklık veya balanslı hat girişine bağlanabilen, yapılandırılabilir 3,5 mm yardımcı çıkış
- OLED ekran, 5 segmentli kanal kalitesi göstergeleri, Party Dial ile hızlı kanal değiştirme; USB-C ile firmware güncelleme
Teknik Özellikler
| Kanal sayısı | 2 |
|---|
| RF taşıyıcı frekans aralığı | 470–1000 MHz (bant versiyonuna ve bölgeye göre değişir) |
|---|
| Çalışma mesafesi (görüş hattı) | Standart mod 75 m; HD mod 40 m |
|---|
| RF hassasiyeti | -90 dBm (10⁻⁵ BER) |
|---|
| Gecikme (analog çıkış) | Standart mod 2,08 ms; HD mod 2,96 ms |
|---|
| Ses frekans yanıtı | 20 Hz – 20 kHz (mikrofon tipine bağlıdır) |
|---|
| Dinamik aralık | 129 dB |
|---|
| Toplam harmonik bozulma | %0,0006 (-6 dBFS, 1 kHz) |
|---|
| Kazanç ayar aralığı | -18 ile +42 dB arası, 1 dB adımlarla (ayrıca Mute) |
|---|
| ShowLink | IEEE 802.15.4, 2,40–2,4835 GHz (16 kanal), yaklaşık 30 m menzil |
|---|
| Anten konnektörleri | SMA (2 × UHF, 1 × ShowLink), 50 Ω |
|---|
| Güç gereksinimi | 6–18 V DC (USB üzerinden beslenmez) |
|---|
| Çalışma sıcaklığı | -18 °C ile +50 °C |
|---|
| Boyutlar (Y × G × D) | 29 × 88 × 108 mm (arka panel hariç) |
|---|
| Ağırlık | 240 g (anten ve arka panel hariç) |
|---|
| Gövde | İşlenmiş alüminyum |
|---|
Kutu İçeriği
- ADX5D alıcı
- USB-A – USB-C kablo
- 2 × UHF anten
- 1 × ShowLink (2,4 GHz) anten
- Tornavida
Uyumluluk
Tüm AD ve ADX serisi vericilerle uyumludur; verici ile aynı frekans bandı seçilmelidir. Opsiyonel: ADX5BP-TA3, ADX5BP-DB15, ADX5BP-DB25 arka paneller; ADX5BS-L (L tipi pil) ve ADX5BS-AA (6 × AA) pil kızakları (TA3 arka panelle); ADX5-MOUNT montaj plakası. Network modunda AD610 erişim noktası ile çalışır.
BTK'nın izin verdiği frekans bandında kullanılır.
