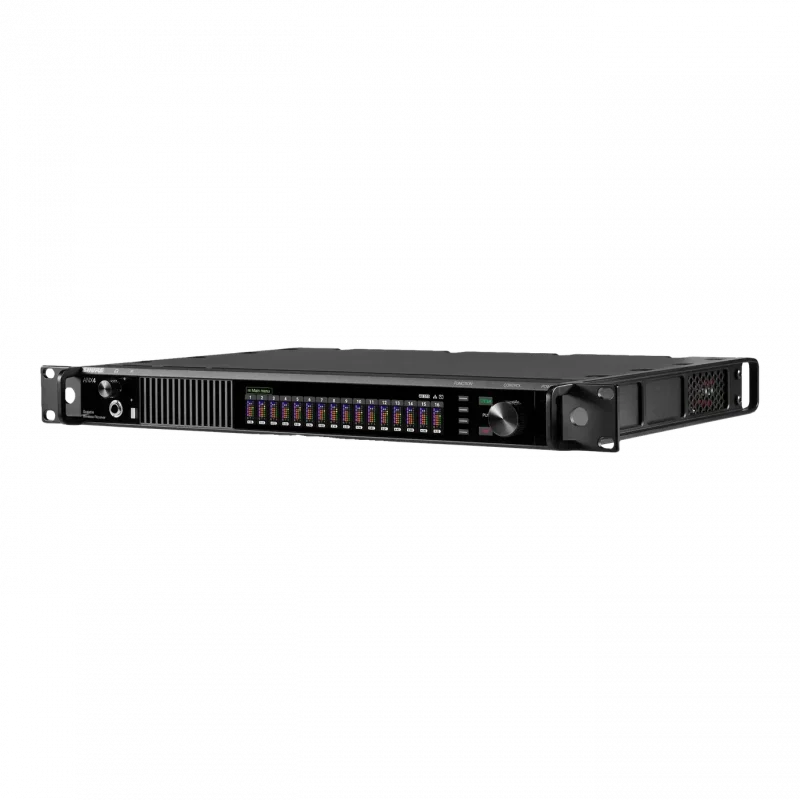

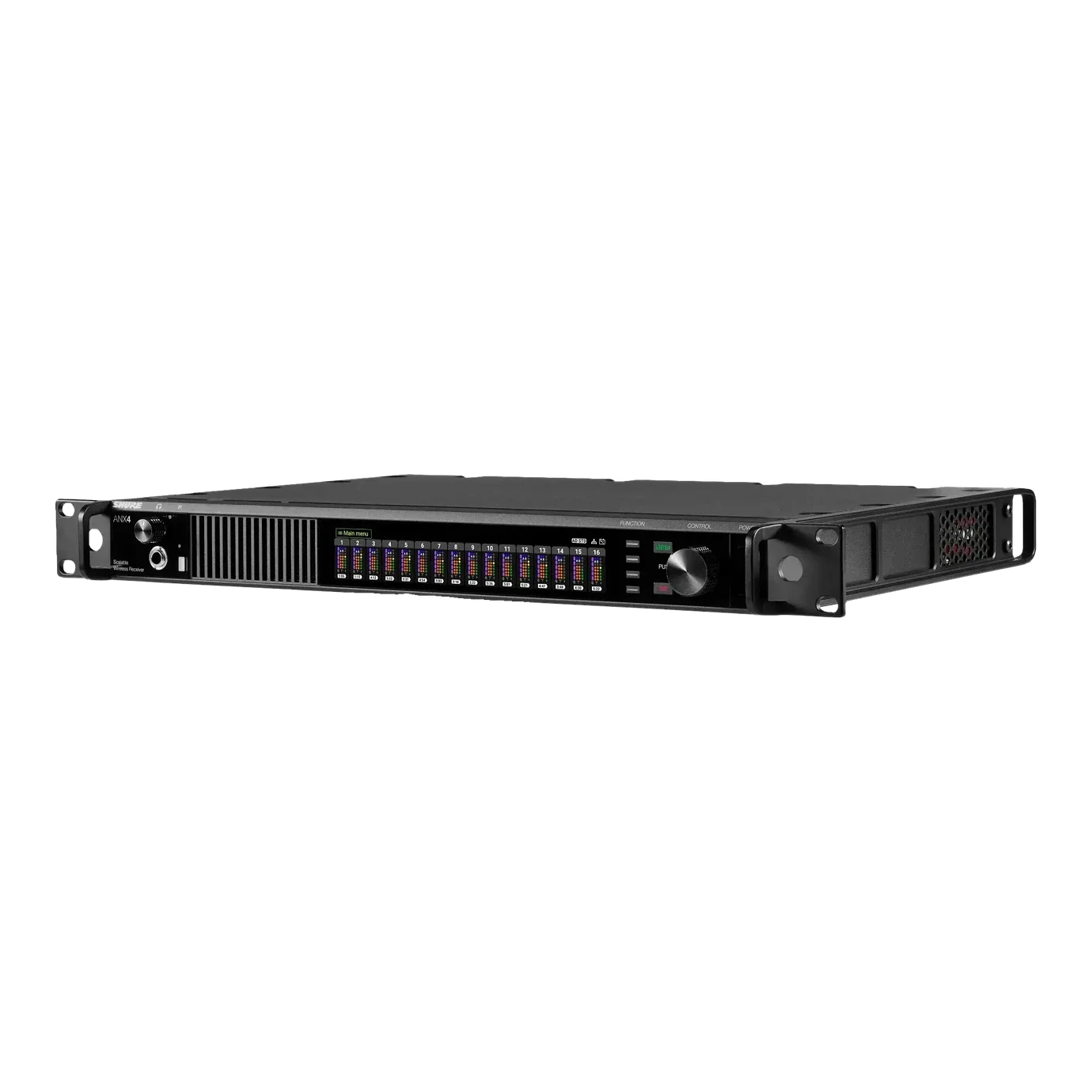

Shure ANX4, tek rack ünitesinde 16 kanala kadar Axient Digital veya 24 kanala kadar ULX-D kablosuz ses alabilen ölçeklenebilir bir alıcıdır. Cihaz aktif kanal olmadan gelir; gereken kanal sayısı kadar lisans satın alınıp ShureCloud hesabı üzerinden etkinleştirilir. Yüksek kanal sayısı gereken sahne, turne, kiralama ve büyük tesis kurulumlarında rack alanı, rack ağırlığı ve anten dağıtımında tasarruf sağlar.
Öne Çıkan Özellikler
- Tek rack ünitesinde 16 kanal Axient Digital veya 24 kanal ULX-D; aynı anda tek sistem modunda çalışır
- 1 ve 4 kanallık, abonelik gerektirmeyen kalıcı lisanslar ayrı satılır; ShureCloud üzerinden ANX4 cihazları arasında taşınabilir
- 174 MHz – 2 GHz geniş ayar aralığı (ULX-D 902–928 MHz bandı hariç)

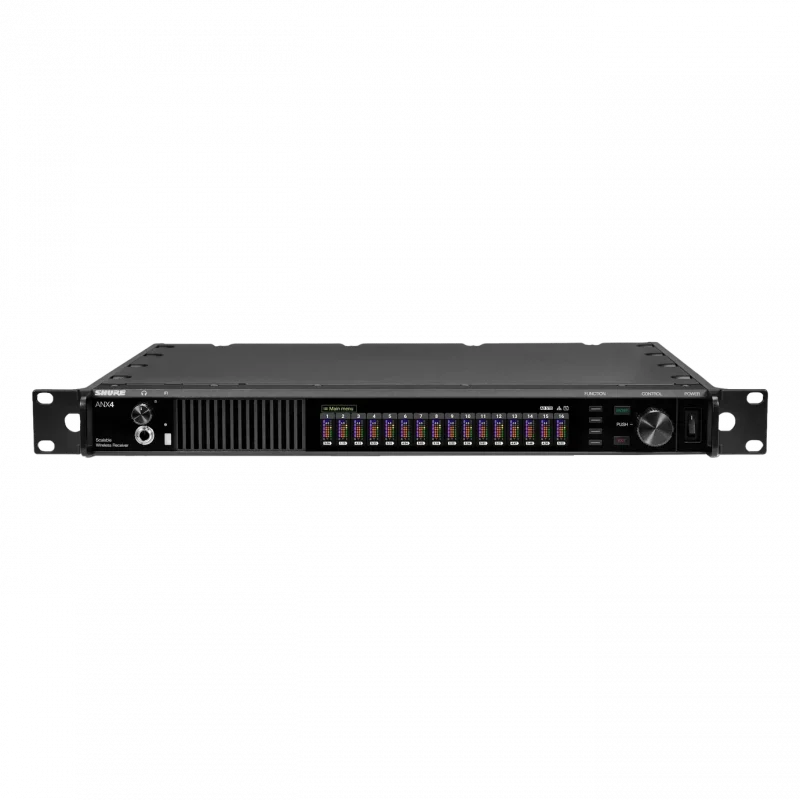

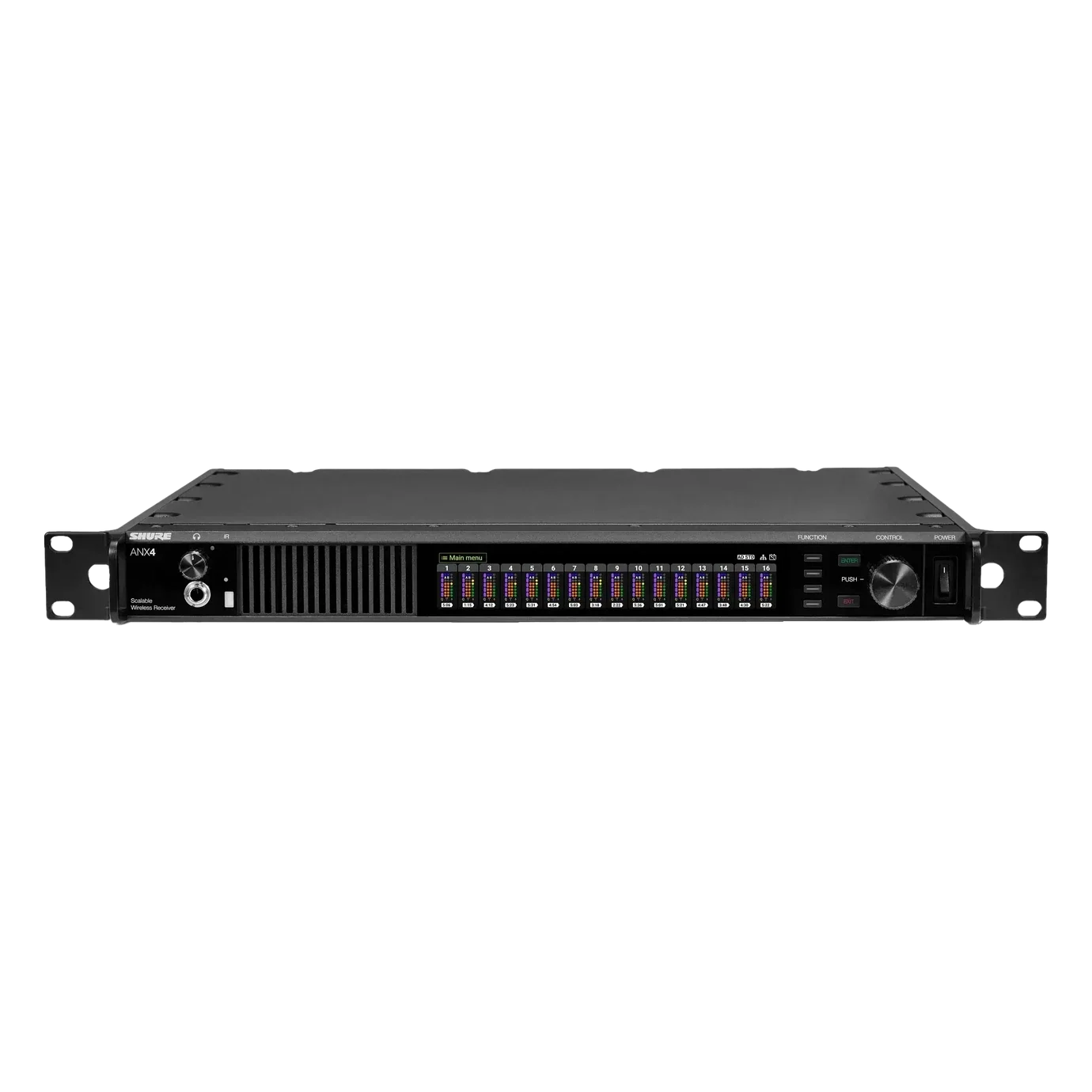

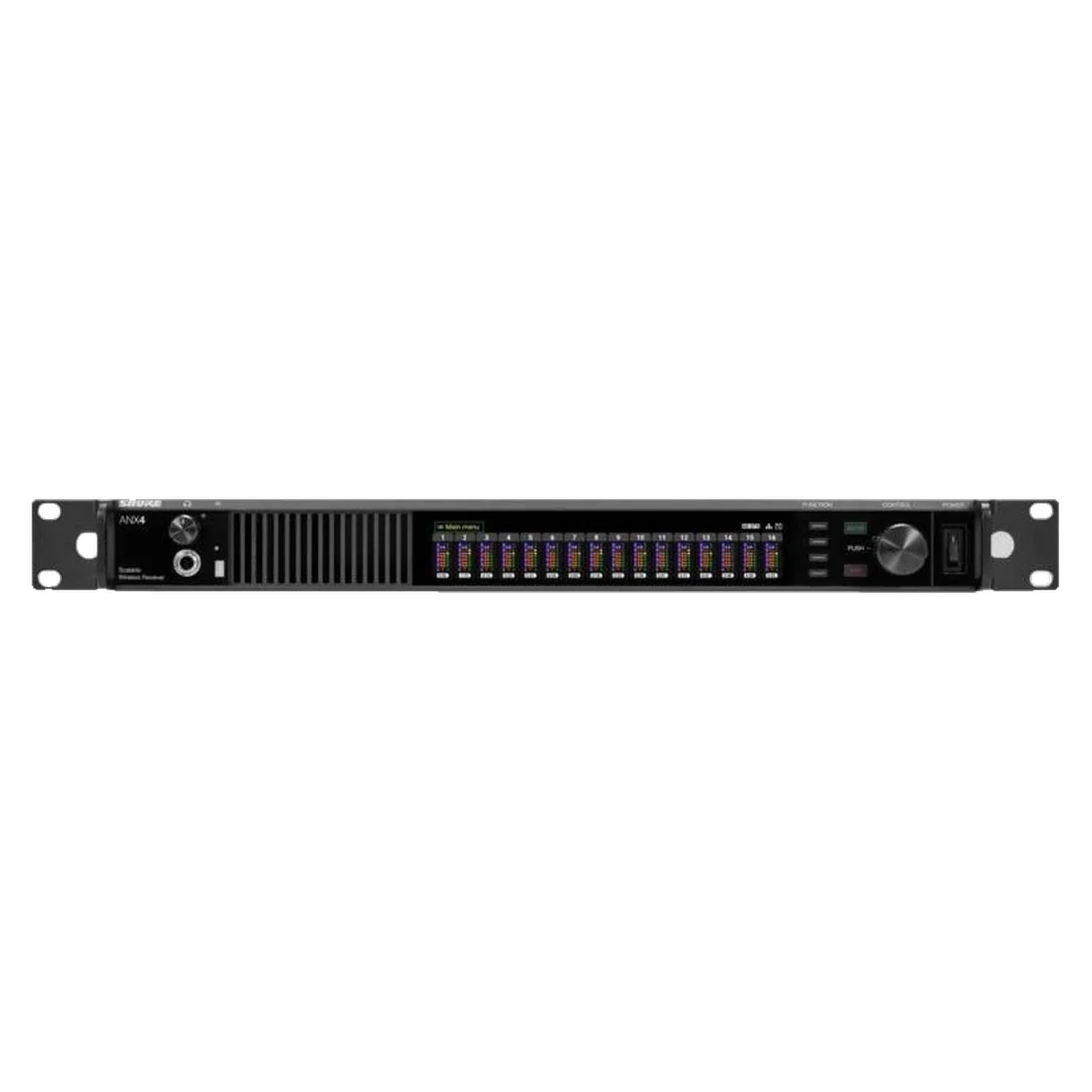

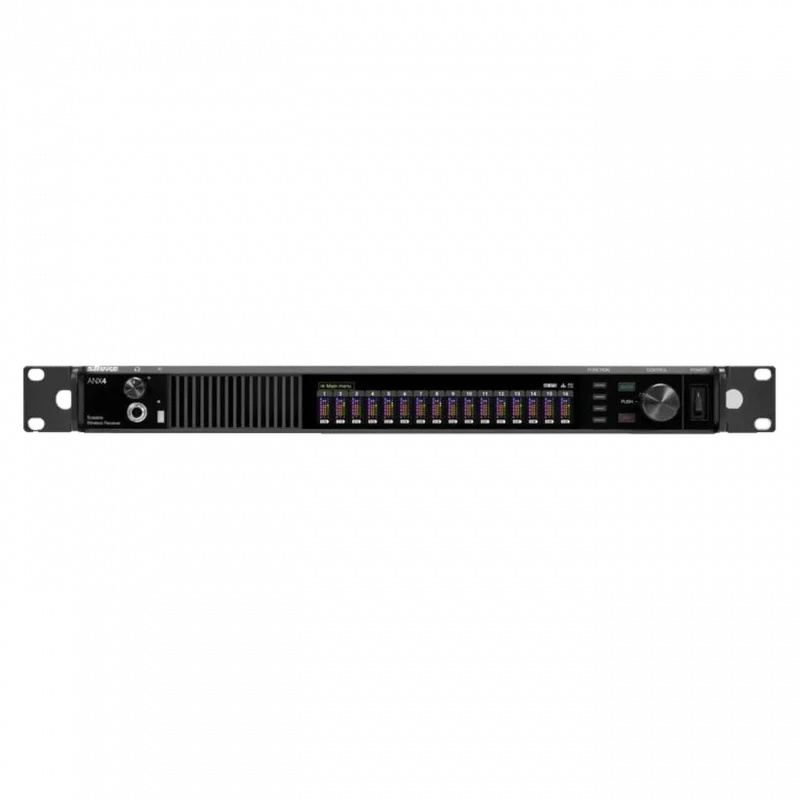

- 6,6 inç renkli ön panel ekranı ve Dante Browse ile dinleme için 6,3 mm kulaklık çıkışı

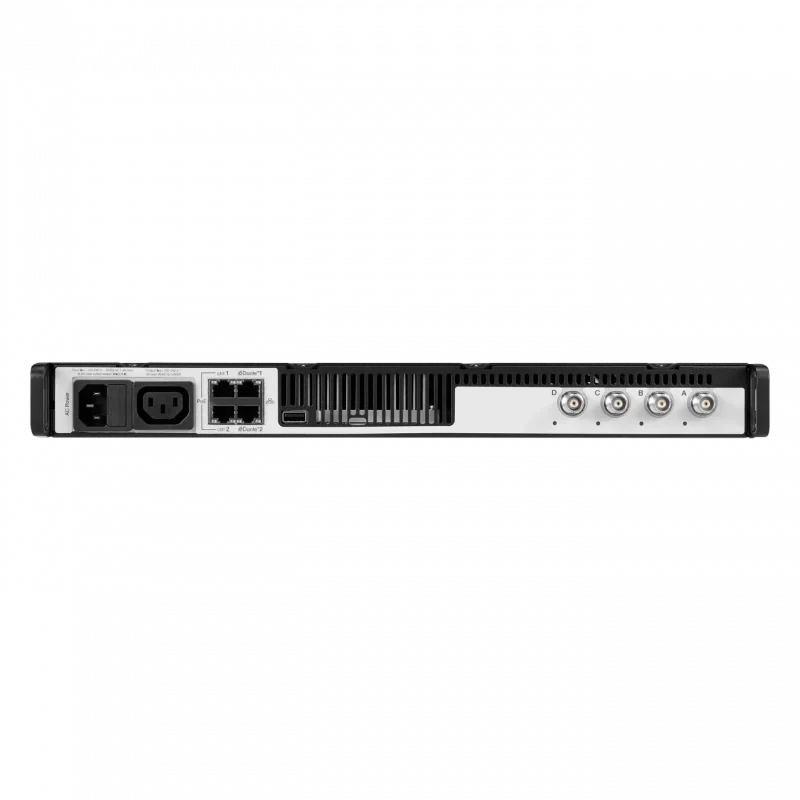

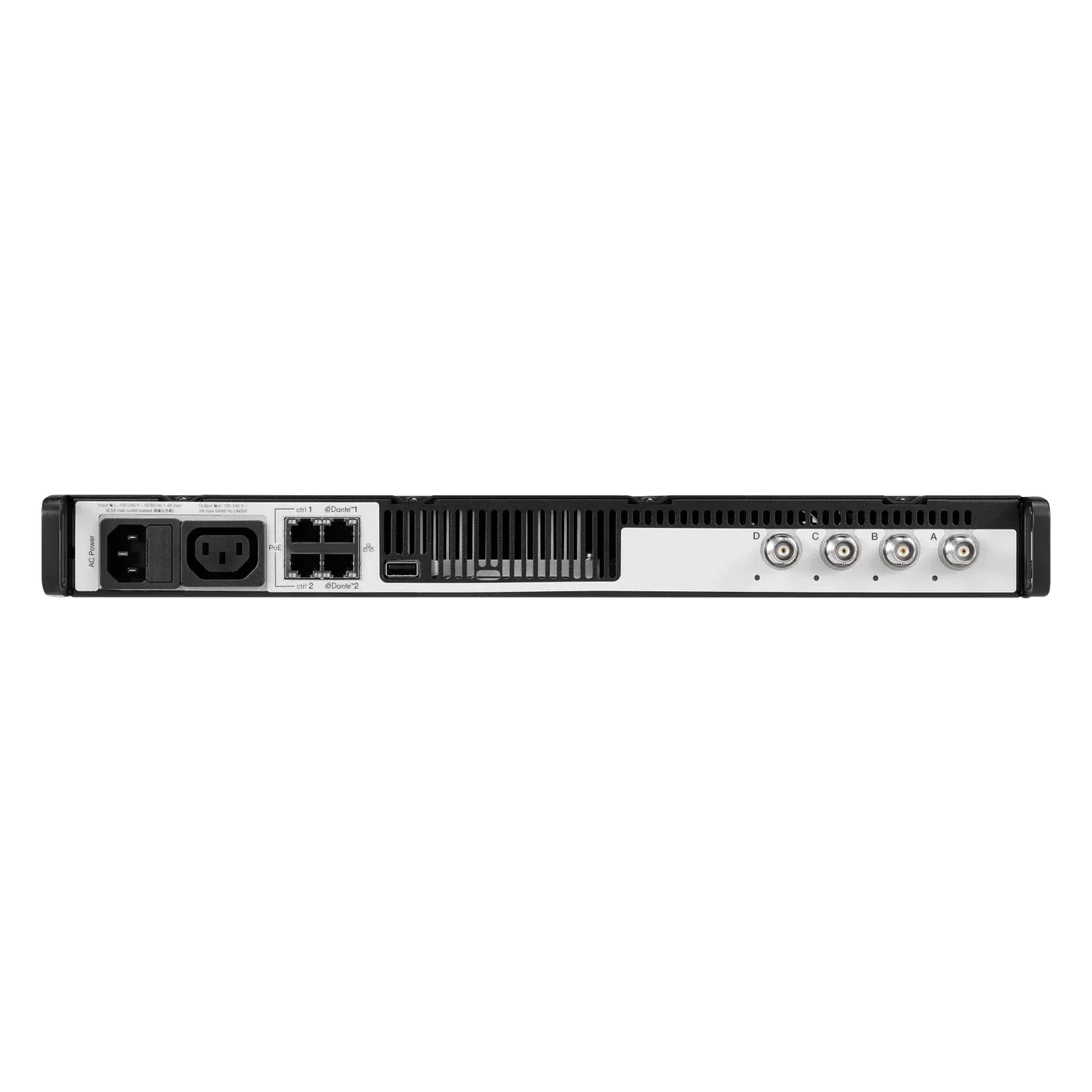

- 4 Ethernet portu (ağ kontrolü ve Dante/AES67 dijital ses) ve 4 koaksiyel anten girişi; anten çiftleri farklı bantlara ayarlanabilir
- Wireless Workbench ile ağ üzerinden RF izleme ve yönetim; yedekli güç için DC modüllü versiyon
- Lisans etkinleştirilmeden de kanal yapılandırma, frekans tarama ve planlama, anten kontrolü ve kulaklıkla test yapılabilir
Teknik Özellikler
| Kanal kapasitesi | 16 kanal Axient Digital veya 24 kanal ULX-D (lisansa bağlı) |
|---|
| İletim modları | ULX-D Standart / Yüksek Yoğunluk, Axient Digital Standart / Yüksek Yoğunluk |
|---|
| RF taşıyıcı aralığı | 174 – 2000 MHz |
|---|
| Çalışma menzili | 100 m |
|---|
| Ses frekans yanıtı | 20 Hz – 20 kHz (±1 dB) |
|---|
| Dinamik aralık | 124 dB (A ağırlıklı) |
|---|
| Gecikme | Standart / Yüksek Yoğunluk: ULX-D 2,9 / 3,2 ms'nin, Axient Digital 2,1 / 3,0 ms'nin altında |
|---|
| Kazanç ayarı | -18 ile +42 dB arası, 1 dB adımlarla |
|---|
| Anten girişleri | 4 x BNC, 50 Ω |
|---|
| Ağ | 4 x Ethernet (10/100 Mbps, 1 Gbps), Dante dijital ses |
|---|
| Güç | 100–240 V AC, 50–60 Hz, en fazla 1,4 A (DC modül: 11,3–16 V DC) |
|---|
| Boyutlar | 44 x 482 x 286 mm (Y x G x D), 1U |
|---|
| Ağırlık | 3,89 kg (antensiz) |
|---|
| Çalışma sıcaklığı | -18 °C ile 50 °C arası |
|---|
Kutu İçeriği
- ANX4 alıcı
- Rack montaj kiti
- Kısa Ethernet kablosu
- Uzun Ethernet kablosu
- 2 adet BNC kablo
- 2 adet BNC panel (bulkhead) adaptörü
Uyumluluk
Tüm ULX-D ve Axient Digital vericileriyle uyumludur; ancak aynı anda tek sistem modunda çalışır. İsteğe bağlı AD600 Spektrum Yöneticisi ve AD610 ShowLink erişim noktasıyla kullanılabilir; Wireless Workbench, Shure Update Utility ve ShureCloud ile yönetilir. Kılavuzdaki panel açıklamasına göre ses, Dante Ethernet portlarından aktarılır; ön paneldeki 6,3 mm jak izleme içindir.
BTK'nın izin verdiği frekans bandında kullanılır.
