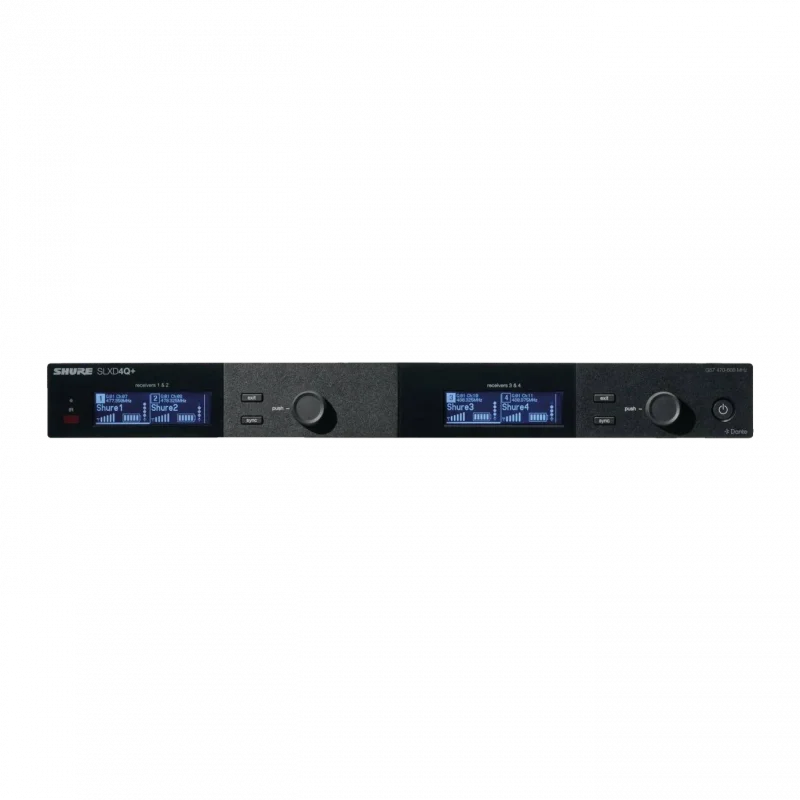

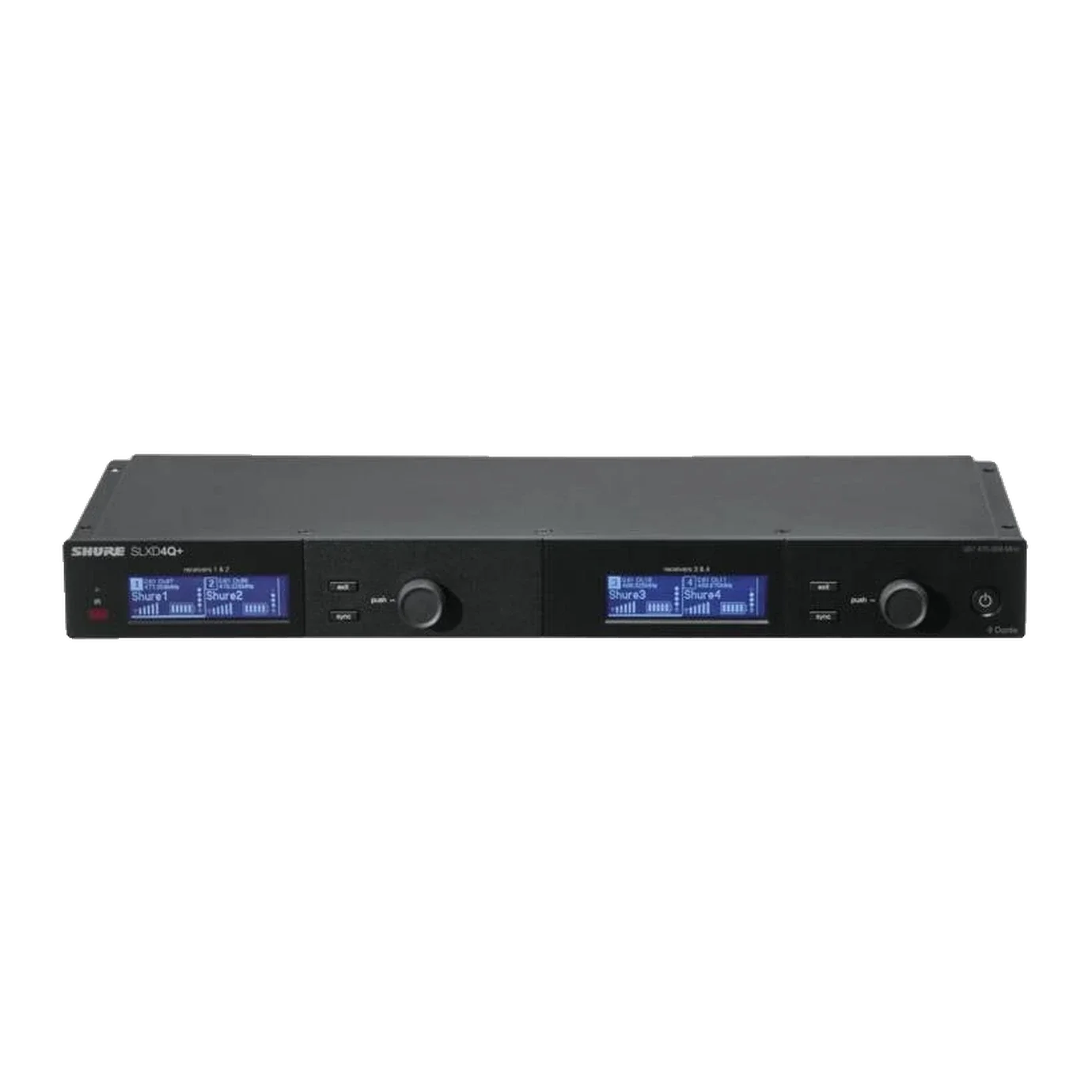

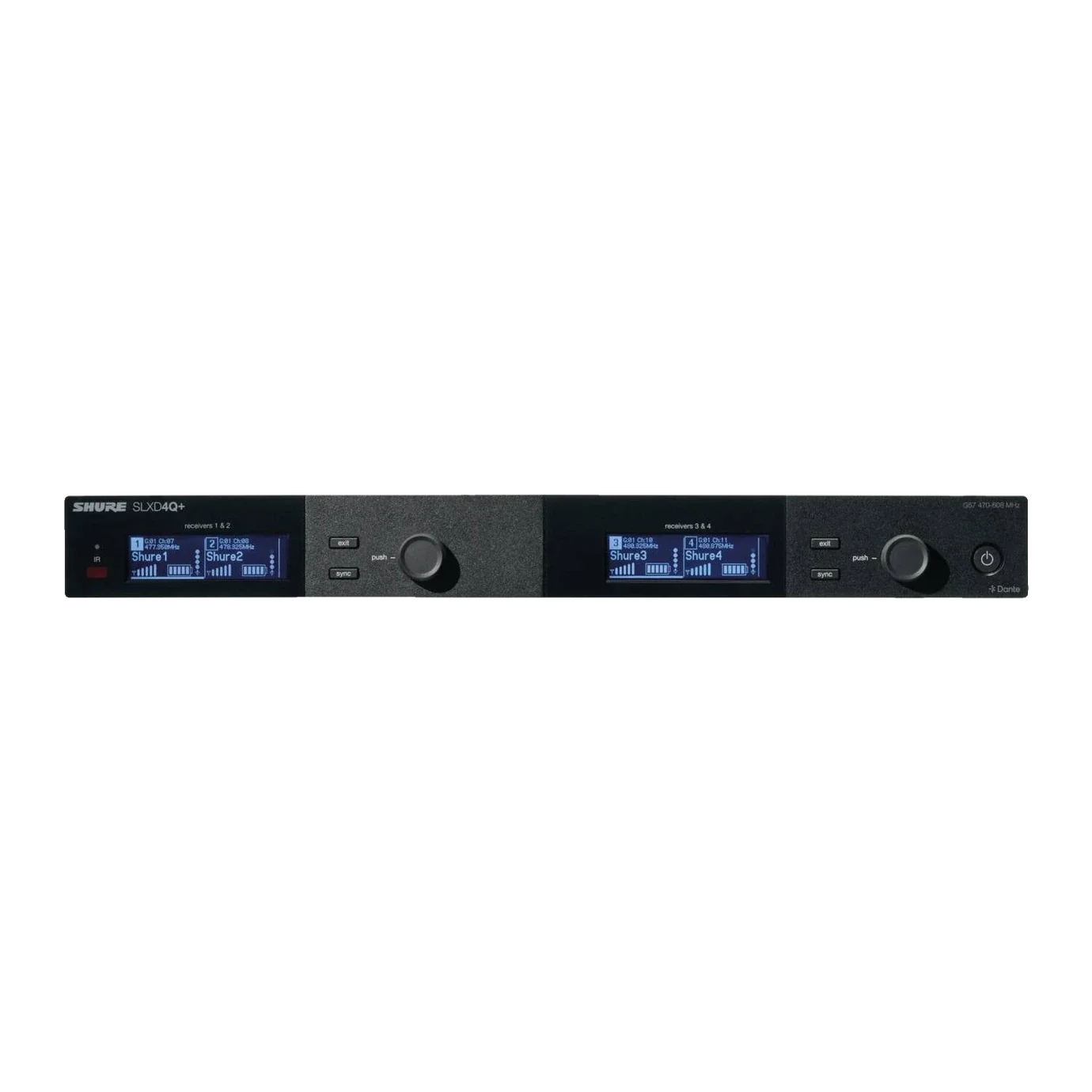

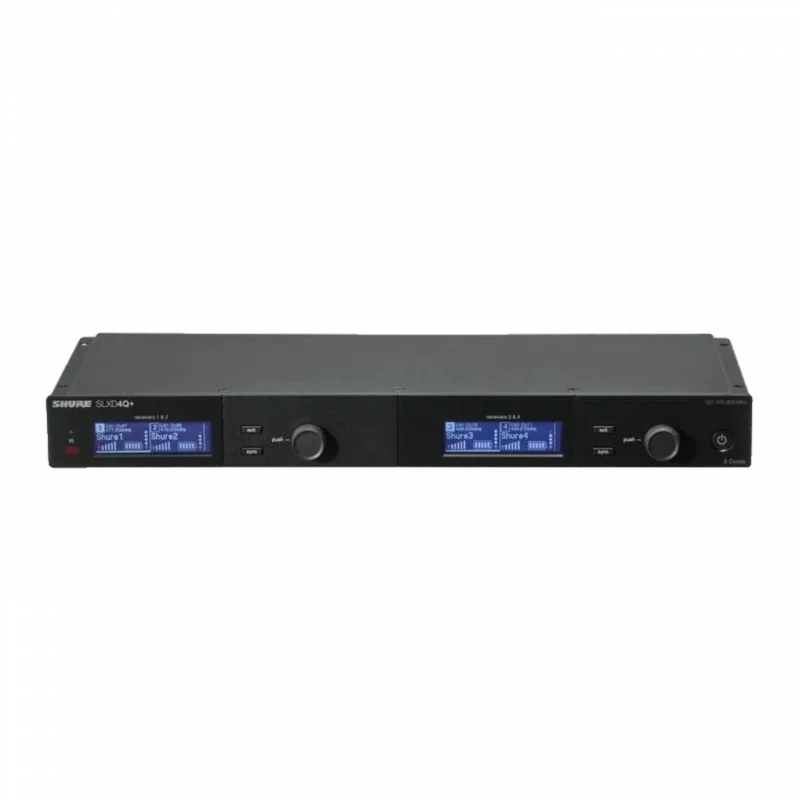

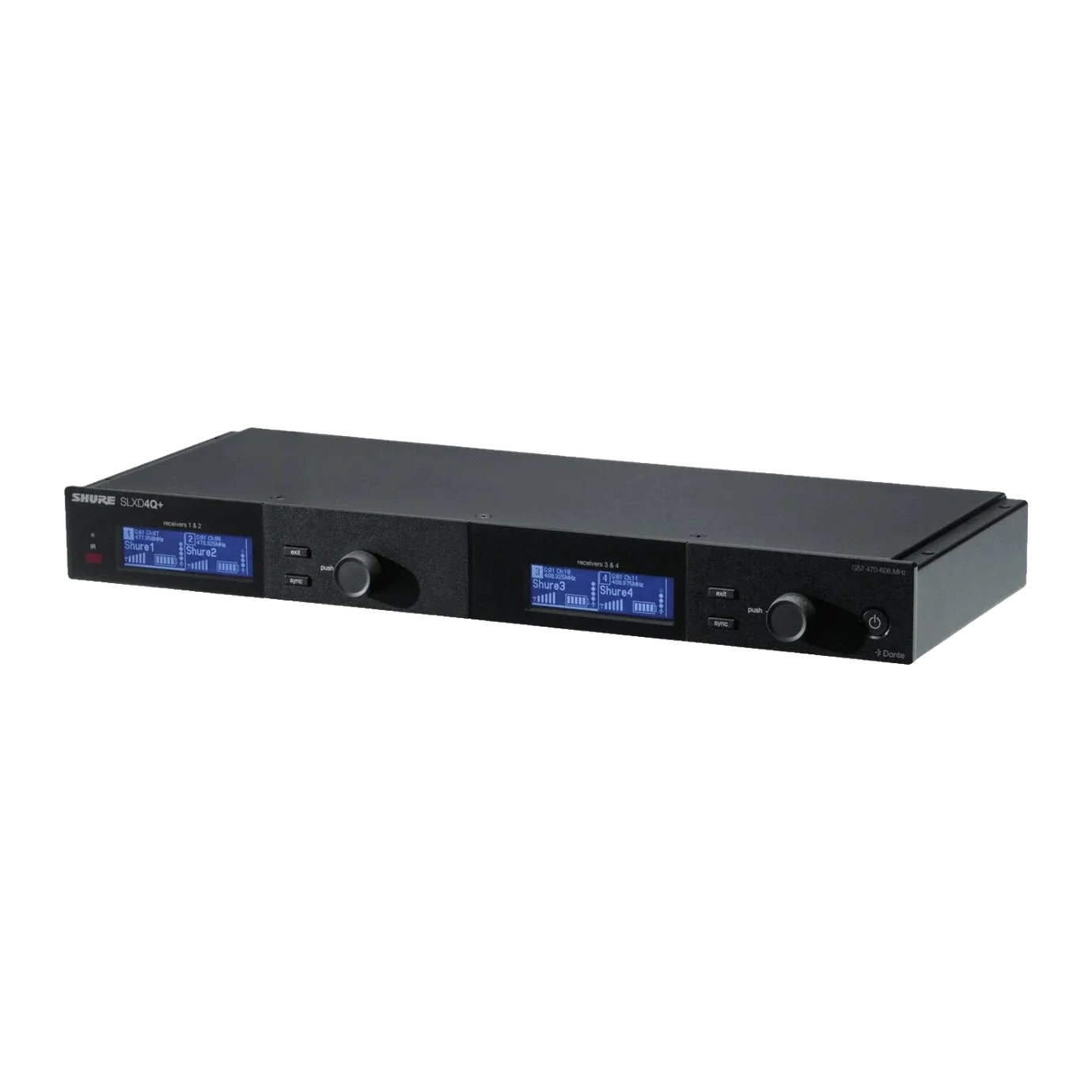

Shure SLXD4QDAN+, SLXD4Q+ dört kanallı alıcının Dante ağ ses özellikli versiyonudur. Dört kanalın sesi tek bir Ethernet kablosu üzerinden Dante ağına aktarılabilir; analog XLR ve 6,35 mm çıkışlar da kullanılmaya devam eder. İki ağ portu Switched, Redundant (yedekli) ve Split modlarında yapılandırılabilir. Dijital mikser ve kayıt sistemleriyle çalışan kurulumlar, konferans merkezleri ve sahne sistemleri için uygundur.
Öne Çıkan Özellikler
- Dante ağ ses: dört kanal tek Ethernet kablosu üzerinden
- Switched, Redundant (yedekli) ve Split ağ modları; Redundant modda ses ikinci porttan yedeklenir
- Dante Controller ile ses yönlendirme; Dante Domain Manager durumu alıcı menüsünden izlenir
- 4 × XLR ve 4 × 6,35 mm (1/4") analog çıkış
- RF kaskad ile üç alıcıya (12 kanal) kadar anten paylaşımı; aktif antenler için bias beslemesi
- Ses toplama (summing), dijital geri besleme azaltıcı (DFR) ve AES-256 şifreleme
- ShowLink Ease, Wireless Workbench ve WWB Mobile ile uzaktan izleme ve yönetim
- Dijital öngörülü anahtarlamalı çeşitleme (diversity) alımı
Teknik Özellikler
| Kanal sayısı | 4 (tek rack ünitesi) |
|---|
| RF taşıyıcı frekans aralığı | 470–937,5 MHz; çalışma bandı bölgeye göre değişir |
|---|
| Çalışma menzili | 100 m (gerçek menzil ortam koşullarına bağlıdır) |
|---|
| Dinamik aralık | 118 dB (A ağırlıklı, tipik), 24 bit dijital ses |
|---|
| Frekans yanıtı | 20 Hz – 20 kHz (+1 / −2 dB) |
|---|
| Gecikme | 2,8 ms |
|---|
| Toplam harmonik bozulma | %0,02'den düşük |
|---|
| Kazanç ayarı | −18 … +42 dB, 1 dB adımlarla |
|---|

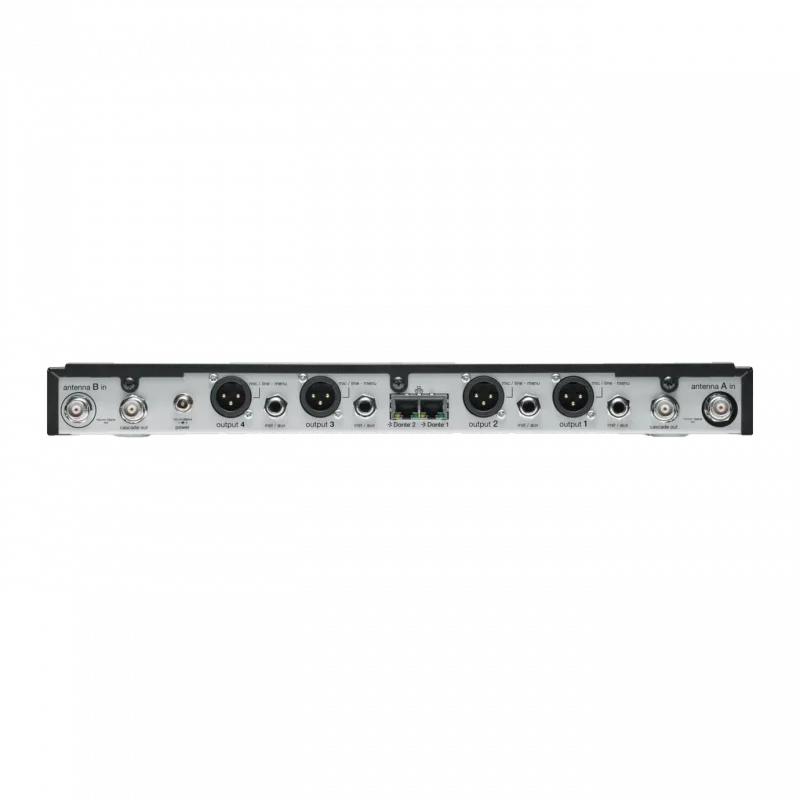

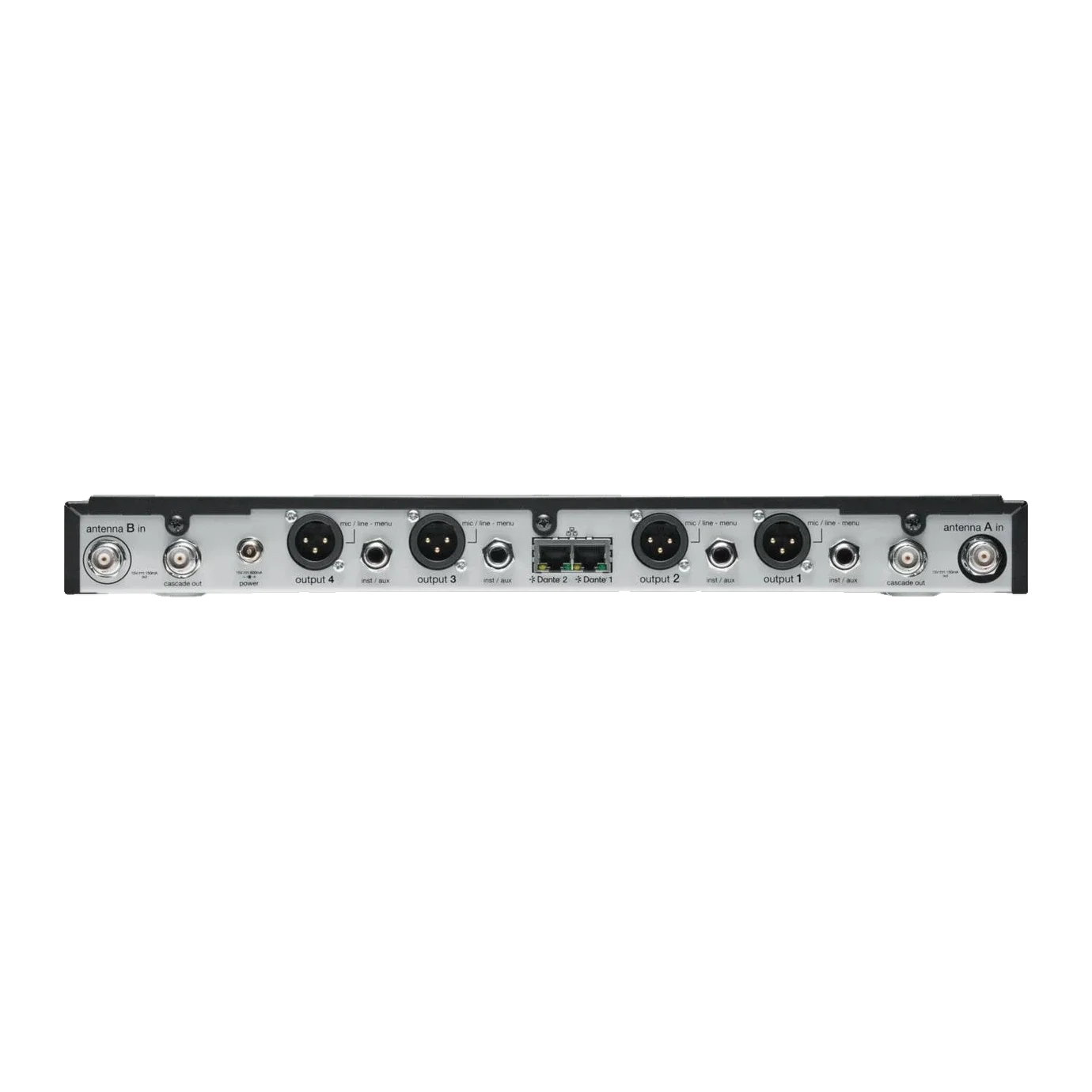

| Ses çıkışları | 4 × XLR (mikrofon/hat seviyesi seçilebilir), 4 × 6,35 mm (1/4") dengeli |
|---|
| Anten girişleri | 2 × BNC, 50 Ω; anten bias 15 V DC, anten başına maks. 150 mA (açılıp kapatılabilir) |
|---|
| Kaskad çıkışı | 2 × BNC; anten sinyalini aynı banttaki bir ek alıcıya aktarır |
|---|
| Ağ bağlantısı | 2 × Ethernet/Dante portu (birincil / ikincil) |
|---|
| Güç | 15 V DC, maks. 1030 mA (PS60 adaptör) |
|---|
| Boyutlar | 42 × 393 × 152 mm (Y × G × D) |
|---|
| Ağırlık / kasa | 1750 g (antensiz), galvanizli çelik |
|---|
| Çalışma sıcaklığı | −18 °C … +50 °C |
|---|
Kutu İçeriği
- 1 × rack montaj donanımı
- 2 × 1/4 dalga anten
- 1 × PS60 güç adaptörü
- 1 × Ethernet kablosu
Uyumluluk
SLXD1+ bel tipi, SLXD2+ el ve SLXD3+ plug-on SLX-D+ vericilerle çalışır; uyumlu banttaki eski SLX-D vericileri de alıcı bandı değiştirilerek kullanılabilir. Dante ses akışları Audinate Dante Controller yazılımıyla yönlendirilir. Analog bağlantı yeterliyse Dante'siz SLXD4Q+ modeli tercih edilebilir.
BTK'nın izin verdiği frekans bandında kullanılır.
