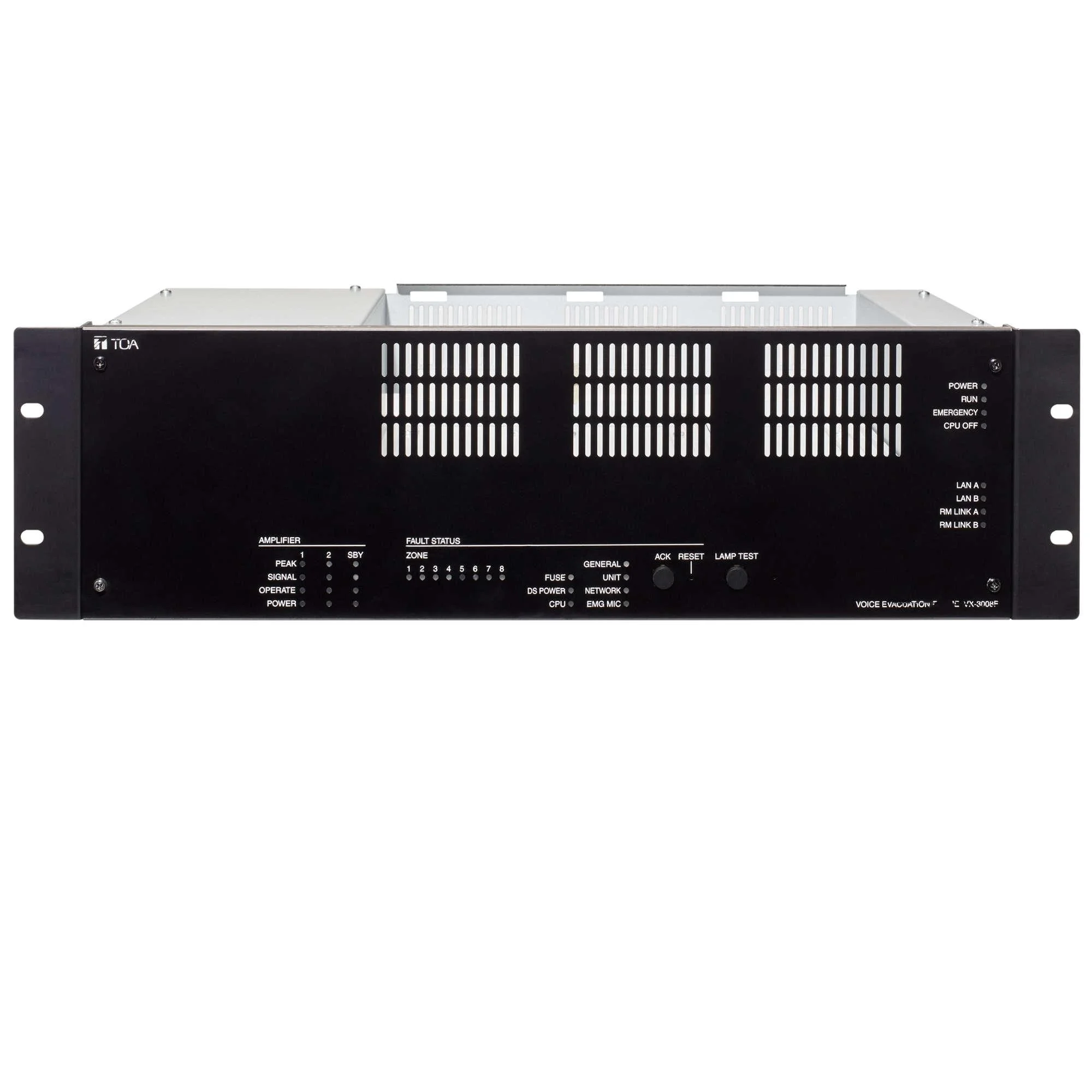

TOA VX-3008F Sesli Yangın Alarm Sistemi Merkez Kontrol Ünitesi (Frame)

VX-3008F çerçevesi, Avrupa Standardı EN 54-16’ya uygun olarak sertifikalandırılmış, TOA’nın VX-3000 serisi rack tipi genel anons ve sesli tahliye sistemi içerisinde yer alan üç sistem yöneticisinden biridir.

Ünite, iki amplifikatör arasında değiştirilebilen 8 hoparlör hattı çıkışı/bölgesi sağlar. Bu özellik sayesinde hoparlör hatlarında aynı anda iki farklı ses sinyalinin yayınlanmasına olanak tanır. Bölge sayısını artırmak için amplifikatör içermeyen en fazla üç adet ek VX-3008F ünitesi sisteme eklenebilir.

Amplifikatör modülleri kolayca takılıp çıkarılabilir. Farklı güç değerlerine sahip en fazla 3 adet güç amplifikatörü modülü monte edilebilir. Bunlardan ikisi hoparlör hatlarını sürerken, üçüncüsü yedek amplifikatör olarak görev yapar. Monte edilmiş yedek amplifikatör, diğer VX-3000F üniteleri tarafından da ortak kullanılabilir.

Her amplifikatör kanalı aşağıdaki DSP (Dijital Sinyal İşleme) fonksiyonlarına sahiptir:

• Farklı filtre türleri:

  • PEQ (Parametrik Ekolayzır)

  • HPF (Yüksek Geçiren Filtre)

  • LPF (Alçak Geçiren Filtre)

  • Shelving filtreleri

  • CD Horn EQ

  • Notch filtre

• Kompresör

• Gecikme (Delay)

Bu özellikler, her yayın alanı için uygun akustik ayarlamaların yapılmasını sağlar.

Akıllı ANC (Ortam Gürültüsü Kontrolü) fonksiyonu, ortam ses seviyesini kontrol ederek otomatik ayarlama yapar ve kontrol ettiği ses sinyalinden etkilenmez. Bu nedenle sensörün montaj konumu kritik değildir.

Hoparlör hatlarının izlenmesi için aşağıdaki seçenekler kullanılabilir:

• Ayarlanabilir pilot ton ile empedans izleme

• Hat sonu (End-of-Line) modülleri ile izleme

VX-3008F, mikrofon seviyesinden hat seviyesine kadar hassasiyet ayarı yapılabilen 4 adet dengeli ses giriş terminaline sahiptir. Mikrofon kullanımı için phantom besleme seçeneği bulunur.

Girişler ayrıca, daha yüksek önceliğe sahip başka bir sesli alarm (VA) sisteminden gelen acil durum yayınlarını almak ve acil durum modunda yayınlamak üzere ayarlanabilir.

RJ45 portları üzerinden sisteme 8 adede kadar uzaktan mikrofon bağlanabilir. Bunlardan ikisi acil durum mikrofonu olarak kullanılabilir.

Her giriş kanalı için aşağıdaki DSP fonksiyonları kullanılabilir:

• PEQ

• HPF

• LPF

• Shelving filtreleri

• Kompresör

Sistemin kullanım kolaylığını artıran ek özellikler:

• Geri besleme önleyici (Feedback Suppressor)

• Ses kontrollü yayın aktivasyonu (VOX)

Teknik Özellikler

• 8 bölge desteği

• En fazla 3 amplifikatör modülü desteği

  • 2 amplifikatör: 8 bölgeyi sürmek için

  • 1 amplifikatör: yedek amplifikatör olarak

• Tam VA (Voice Alarm / Sesli Alarm) ve PA (Public Address / Genel Anons) fonksiyonları

• EN 54-16 standardına uygun tüm göstergeler ve kontrol özellikleri

• Her hoparlör hattı için arıza durum göstergesi

• Her amplifikatör için çalışma ve ses sinyali durum göstergesi

• 8 adet açık kolektör transistörlü kontrol çıkışı

• 8 adet 5 A röleli kontrol çıkışı

• İzleme özellikli:

  • 16 standart kontrol girişi

  • 2 adet gerilim kontrollü kontrol girişi
